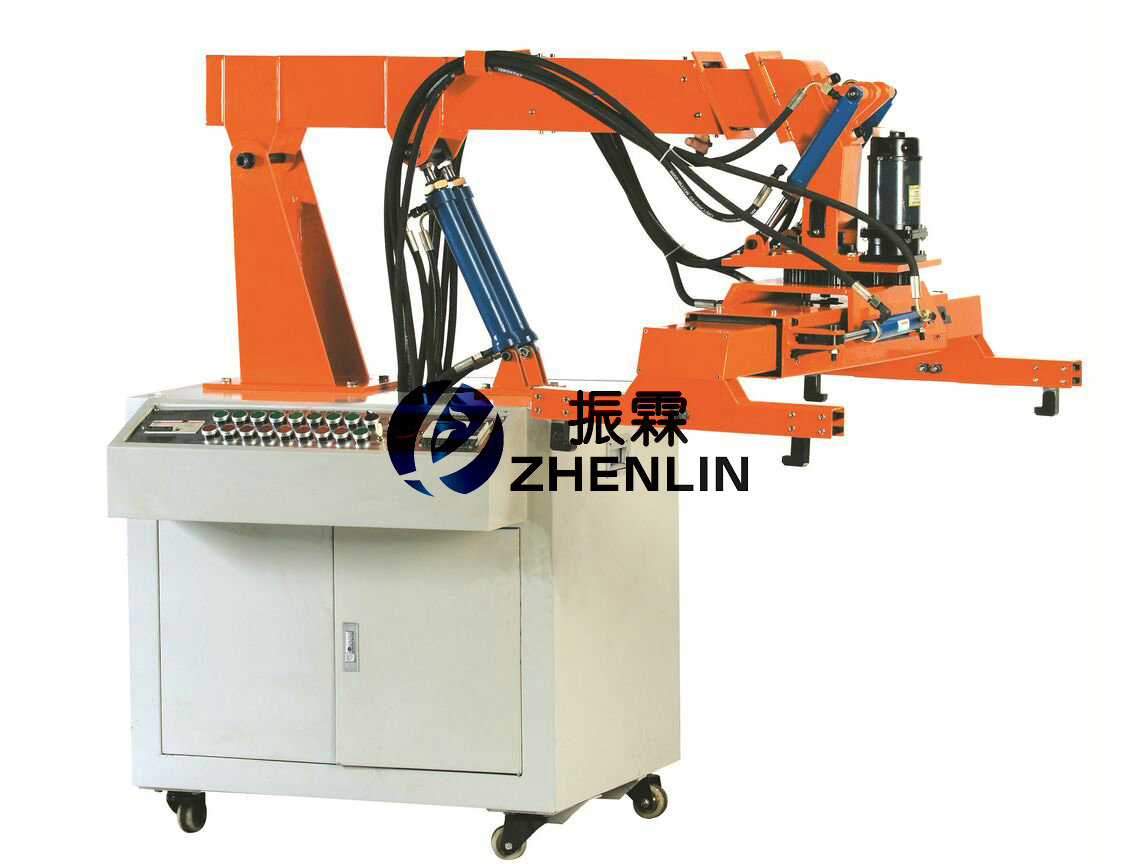

  • ZLN-P04型液压正面吊机械实训台


  •     液压正面吊是集装箱装卸用的一种机械,它广泛应用于港口、鉄路、公路运输作业。目前中小型正面吊几乎全部采用液压传动。液压正面吊具有体积小、重量轻、操作灵活方便、提升力大、易于实现过载保护和室内操纵等优点。近年来高新微电子技术在液压技术上的应用,使工程机械、建筑机械以及运输机械综合技术水平越来越高,提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命,其适应性更强。






    一、液压正面吊机械实训台的实验项目:

    1、液压传动各元部件结构及工作原理观摩、拆装实验。

    2、液压挖掘机械演示控制实验。

    3、PLC软件仿真演示及控制实验。

    4、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。

    5、电液比例系统障碍检测实验。

    二、液压正面吊机械实训台的实验内容:

    1、正面吊机械演示控制实验

    1)抓举作业,抓举横梁根据集装箱的长度定位;

    2)提升作业,主臂和伸缩臂复合进行工作实验;

    3)回转作业,抓举横梁提升同时平台回转;(配马达旋转平台)

    4)障碍作业,主臂和伸缩臂复合工作时伸缩臂顶端伺服缸或抓举横梁四角分布的四个障碍探测缸遇到障碍时,给主系统以停止或下降指令(选配);

    5)返回,平台回转、主臂和伸缩臂配合回到初始位置。

    2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。

    1) PLC指令编程、梯形图编程学习;

    2) PLC编程软件的学习与使用;

    3) PLC与计算机的通讯、在线调试;

    4) PLC在液压传动控制中的应用以及控制方案的优化。

    三、液压正面吊机械实训台的性能与特点:

    1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制操作于一体。

    2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。

    3、正面吊机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。

    4、正面吊机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。

    5、实验控制采用手动控制和自动控制两种方式。

    6、实验部件采用耐压胶管,压力可达到25Mpa。

    7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。

    四、液压正面吊机械实训台的主要技术参数:

    电机型号:M3P4H523 功率:2.2KW 转速:1420r/min

    油泵型号:VAI-15F-A3 额定压力:7Mpa 额定流量:8ml/rev

    外形尺寸:1550×650×1800mm

    五、液压正面吊机械实训台的的具体配置:

    序号

    名称

    规格型号

    数量

    厂 家

    备 注

    液压站

    1

    电机

    M3P4H523

    1

    捷佳



    2

    变量叶片泵

    VAI-15F-A3

    1

    朝田液压



    3

    油箱

    40L

    1

    上海振霖



    4

    油位指示计

    YWZ-150

    1

    浙江东瓯



    5

    回油滤油器

    WU-160×100J

    1

    浙江金洋



    6

    空气滤清器

    EF-25

    1

    浙江金洋



    7

    液压油

    32#

    1

    上海振霖



    8

    油路板集成块



    1

    上海振霖



    液压控制元件

    9

    油缸

    M0B30/16/300LB

    3

    上海正控



    伺服缸

    JY-SF30/16/150LB

    1

    上海振霖



    伺服缸

    JY-SF30/16/100LB

    4

    上海振霖



    采集卡



    5

    长春



    10

    轴向柱塞液压马达

    10MCY14-1B

    1

    宁波



    11

    三位四通电磁换向阀

    D5-02-3C2

    2

    朝田液压



    12

    比例换向阀



    5





    比例放大器



    5





    比例溢流阀



    1





    比例放大器



    1





    13

    叠加式溢流阀

    MBP-02

    1

    朝田液压



    14

    节流阀

    MTP-02

    2

    朝田液压



    15

    叠加单向阀

    MCA-02

    1

    朝田液压

    (动臂缸用)

    正面吊机械模块1(挖掘机械)

    16

    抓举横梁



    1套

    上海振霖



    17

    主臂



    1

    上海振霖



    18

    伸缩臂



    1

    上海振霖



    19

    回转机械



    1套

    上海振霖



    测控元器件

    20

    PLC

    FX1S-20MR

    1

    三菱



    21

    PLC通讯电缆



    1

    三菱



    PCI8333采集卡



    1





    22

    温控仪

    XMTD-2001

    1

    上海



    23

    热电藕

    MT-PE00

    1

    上海



    24

    加热器

    2KW

    1

    长沙

    低温时调节温度用

    25

    接近开关

    LJ12A3-4-Z/BX

    2

    长丰电子



    26

    中间继电器

    HH54P

    9

    前进电器

    DC24V

    27

    接触器

    CJ20-25

    3

    德力西

    20A 220V

    28

    三相漏电保护开关

    DZ47LE

    1

    德力西

    C20

    29

    塑料外壳式断路器

    DZ108-20

    2

    德力西

    6.3-10A

    30

    单极断路器

    DZ47-63

    2

    德力西

    C6 1P

    31

    单极断路器

    DZ47-63

    2

    德力西

    C3 1P

    32

    紧停按钮

    LAY50-11Z

    1

    上海双科



    33

    自锁带灯按钮

    LAY50-11DT/24

    12

    上海双科



    34

    两档旋钮

    LAY50-11X2

    2

    上海双科



    35

    信号灯

    NXD-211

    21

    上海双科

    24V

    36

    开关电源

    HS-150-24

    1

    上海明纬



    37

    普通按钮

    CAY50-11

    9

    上海双科



    38

    快速插头插座

    XS12K2P

    18

    锦连电器

    二芯

    39

    二极管

    ZN4007

    6

    MIC

    200V

    40

    电器控制模块



    1

    上海振霖



    软件与文档资料

    41

    PLC编程软件



    1

    三菱



    42

    PLC编程手册



    1

    三菱



    43

    温控仪使用说明书



    1

    上海德兆



    44

    实验指导书



    1

    上海振霖



    45

    装箱单



    1

    上海振霖



    辅助元件

    46

    三通接头

    M16×1.5

    6

    上海振霖



    47

    三通接头

    M14×1.5

    6

    上海振霖



    48

    耐压胶管



    20

    上海



    49

    防震压力表

    YTN60(0-10MPa 2.5级)

    4

    红旗



    50

    液压阀过渡集成块



    6

    上海振霖

    铝合金和PVC组合模块

    配套工具

    51

    活动扳手

    10,,

    1

    上海



    52

    活动扳手

    12,,

    1

    上海



    53

    内六角扳手



    1

    上海



    54

    开口扳手

    5-6



    上海



    55

    开口扳手

    8-10

    1

    上海



    56

    开口扳手

    12-14

    1

    上海



    57

    开口扳手

    17-19

    1

    上海



    58

    螺丝刀(一字、十字)

    6,,

    各1

    上海



    59

    螺丝刀(一字、十字)

    2,,

    各1

    上海

    小型

    60

    螺塞

    M10×1

    10

    上海



    61

    尖嘴钳



    1

    上海



    62

    工具盒



    1

    上海



    63

    防尘罩



    1

    上海振霖



    易损件

    64

    组合垫

    φ10

    10

    宁波



    65

    O型圈



    20

    宁波



    66

    O型圈



    10

    宁波



    67

    O型圈



    10

    宁波



    68

    堵丝

    1/8

    5

    长沙



    69

    生料带



    1

    长沙



    70

    自锁按扭



    2

    上海



    71

    信号灯

    φ10

    2

    上海

    24V

    72

    按钮开关

    LAY50-11DT

    2

    上海

    24V

    73

    压力表

    Y60-2.5MPa

    1

    红旗仪表



    实验操作台

    74

    辅助平台

    1000×800×400mm

    2

    上海振霖



    75

    正面吊机械

    1200×900×700mm

    1

    上海振霖



    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查液压正面吊机械实训台的货品外观,核实液压正面吊机械实训台的型号、数量及配件,拒收处于受损状态的液压正面吊机械实训台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供液压正面吊机械实训台产品说明书内的质保条件和质保期,在质保范围内提供对液压正面吊机械实训台的免费维修,超出条件承诺时提供对液压正面吊机械实训台的有偿维修;
    4、退货/换货:单方面原因导致的液压正面吊机械实训台错误或液压正面吊机械实训台购买数量错误,造成液压正面吊机械实训台的退换货要求,将不被接受;
    5、货期说明:液压正面吊机械实训台的发货期为参考值,如您需要了解液压正面吊机械实训台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对液压正面吊机械实训台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答液压正面吊机械实训台的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备,汽车发动机实训设备,新能源汽车实训设备,维修电工实训台,PLC可编程实训台,机械创新实训台,热工实训设备等相关产品!
    ————————————————————————————————————————————————————
