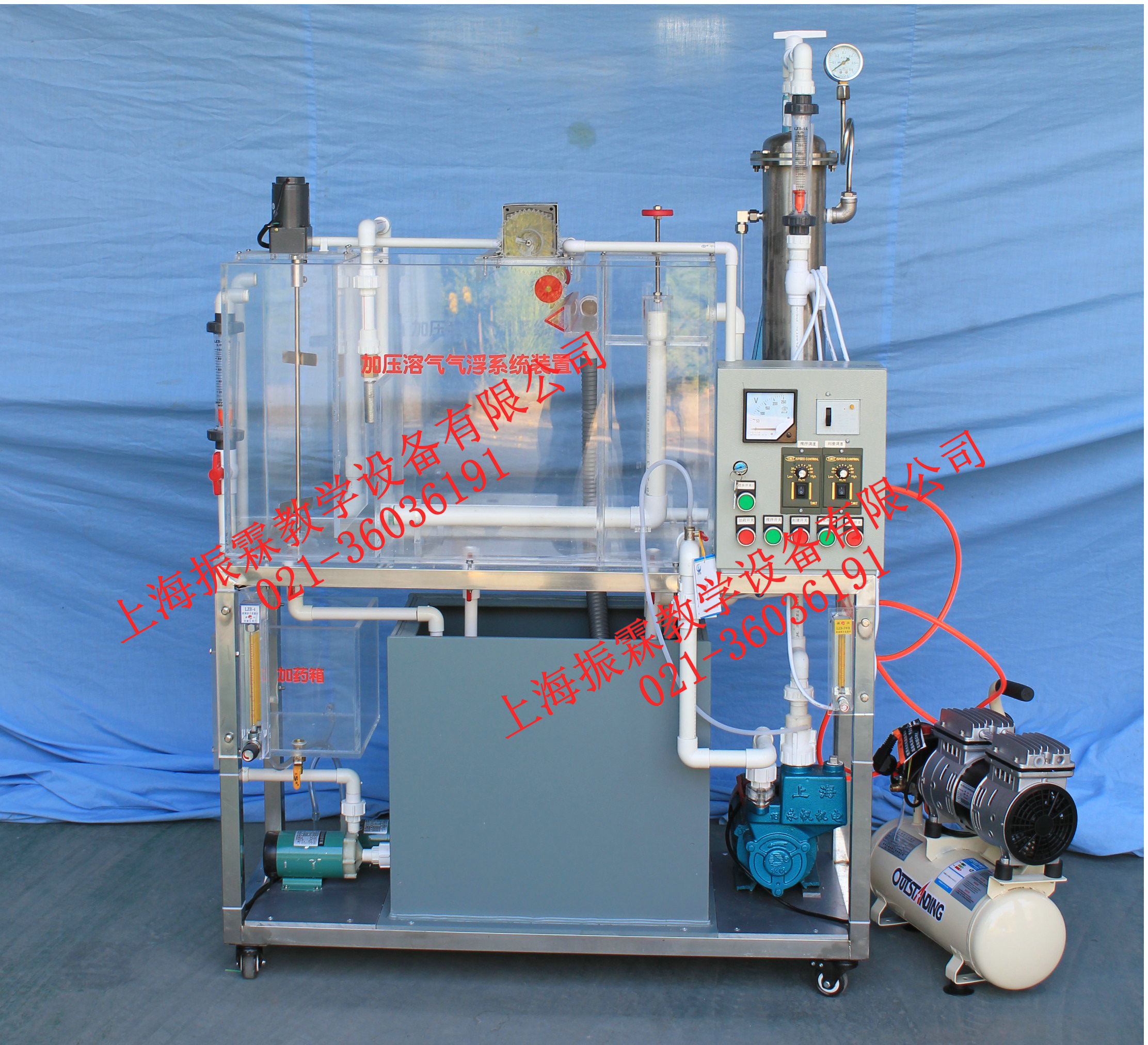

  • ZLHJ-V31型平流式加压气浮设备


  • 一、平流式加压气浮设备的实验目的:

      气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。

      通过本实验,希望达到下述目的:

      1、进一步了解和掌握气浮净水方法的原理及工艺流程;

      2、掌握气浮法设计参数“气-固比”及“释气量”的测定方法及整个实验的操作技术。

    二、平流式加压气浮设备的主要技术指标及参数:

      1、环境温度:5℃~40℃

      2、处理水量0.3m3/h,

      3、处理效率:悬浮物去除率达95%以上。

      4、溶气系统:溶气压力0.3~0.5MPa,

      5、气泡颗粒大小直径为20-30μm ,

      6、含气体积比≥3%,

      7、释气量与饱和值比>0.9。

      8、回流比30%

      9、溶气罐参数为;Ø100×800mm、304不锈钢材质、工作压力0.3-0.5Mpa(可调)、容积13L;

      10、设计进、出水、浊度等:

      进水: 浊度:50°~100° 出水:5°~15°

      进水: 颗粒杂质:20~80mg/L 出水:2~8 mg/L

      进水: pH 6~9 出水:6~9

      11、装置外形尺寸:长×宽=1200mm×400mm×1700mm、

      12、工作电源:AC220V±10%、50Hz,单相三线制,功率1800W,安全保护:具有接地保护、漏电保护、过流保护;

    三、平流式加压气浮设备的主要配置:

      1、平流式气浮池:透明有机玻璃材质、厚度10mm,包含絮凝反应室、气浮反应室、泥水分离室。

      2、电机刮渣系统装置1套(功率25W、转速150rpm)、304不锈钢搅拌桨1套。

      3、防腐蚀进水泵1台(额定流量0.6m3/h,扬程5m, 功率20W)、

      4、自吸式气液混合泵1台:流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。

      5、空气压缩机1台(电源 220V、功率550W、排气量36L/min,压力0.4-0.8MPa;气量容积30L)、

      6、304不锈钢溶气罐1套、Ø100×800mm、工作压力0.3-0.5Mpa(可调)、容积13L;

      7、铜制溶气释放器1只、压力表1只、安全阀1只。

      8、转子流量计1只、(量程60-600L/H),

      9、气体流量1个(量程30~300L/h)。

      10、进溶气罐水流量计1只、(量程100~1000L/h)

      11、加药流量计(量程0.25~2.5L/H),

      12、带搅拌装置加药罐1套(有机玻璃材质)、小型加药泵1台。

      13、水量移位器1套、

      14、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速150rpm)、

      15、原水箱和清水箱1只:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净。

      16、实验台面(10mm厚PP白色板)、

      17、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,

      18、配套PPR连接管道和阀门。

      19、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

    四、平流式加压气浮设备的软件组成:

      上海振霖提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

      ⑴、3D软件界面并有工具栏项目内容:⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。


    ————————————————————————————————————————————————————
