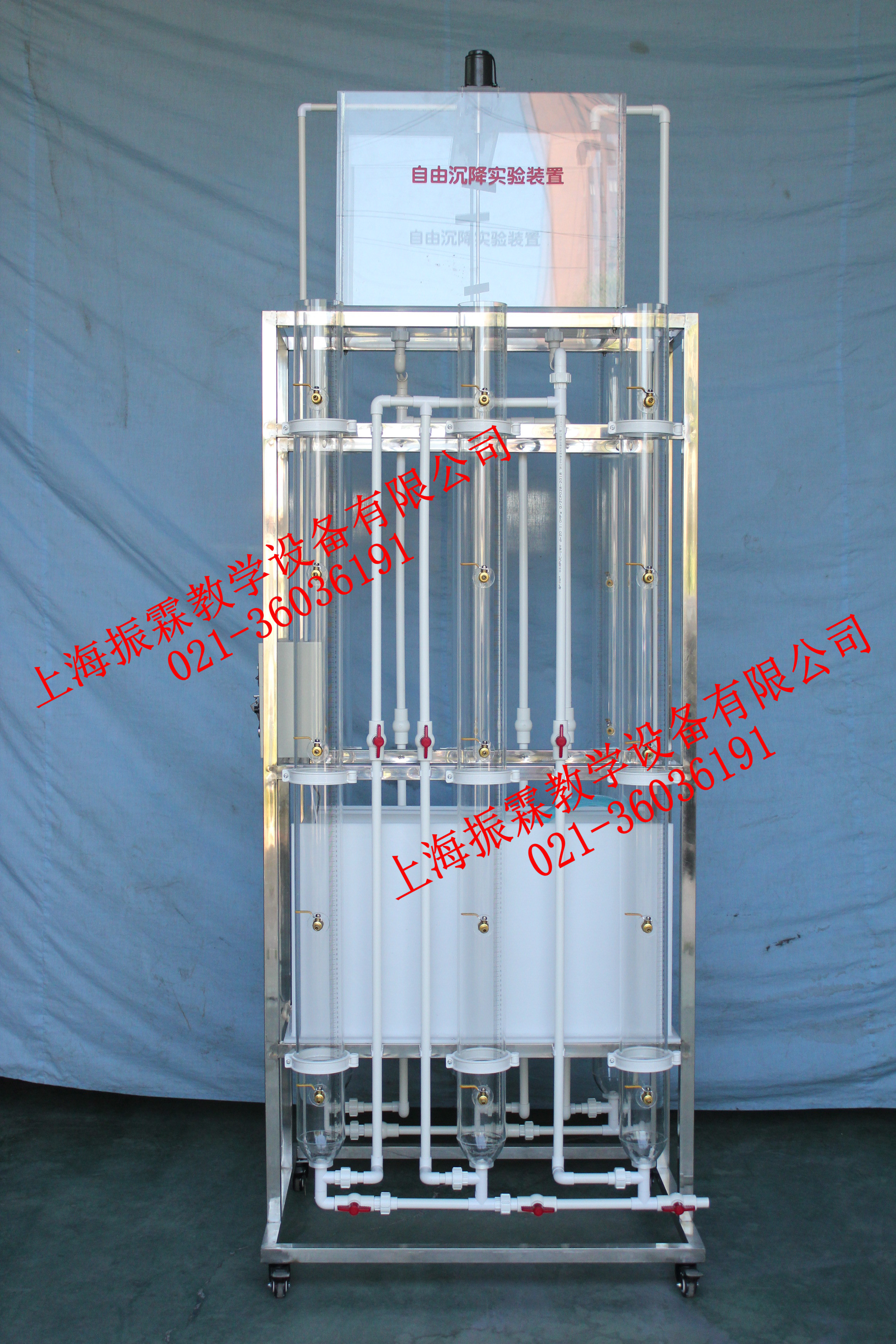

一、自由沉降实验装置（6组）的实验目的：

　　沉淀是水污染控制中用以去除水中杂质的常用方法。沉淀可分为四种基本类型：即自由沉淀、凝聚沉淀、成层沉淀、压缩沉淀。自由沉淀用以去除低浓度的离散性颗粒如砂砾、铁屑等。这些杂质颗粒的沉淀性能，一般都要通过实验测定。

　　本实验采用测定沉淀柱底部不同历时累计沉泥量方法，找出去除率与沉速的关系。

　　通过本实验希望达到下述目的：

　　1、 初步了解用累计沉泥量方法计算杂质去除率的原理和基本实验方法;

　　2、 比较该方法与累计曲线(或重深分析曲线)法的共同点;

　　3、加深理解沉淀的基本概念和杂质的沉降规律。

二、自由沉降实验装置（6组）的主要技术指标及参数：

　　1、环境温度：5℃～40℃

　　2、沉淀柱直径:100mm×1700mm

　　3、装置外形尺寸：800 mm×700 mm×2500 mm 数量：6组 (根)、

　　4、工作电源：AC220V±10%、50Hz，单相三线制，功率220W，安全保护：具有接地保护、漏电保护、过流保护;、

三、自由沉降实验装置（6组）的主要配置：

　　1、沉淀柱6套(包括标尺)：透明有机玻璃材质、壁厚6mm，Φ100mm×1700mm，沉淀柱上设溢流管、取样管、进水及放空管各一个;

　　2、原水箱1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净;

　　3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、

　　4、304不锈钢潜水泵1台：额定流量25L/min、额定扬程5m、额定功率150W;

　　5、布水管道阀门6套(UPVC给水管阀);

　　6、铜制球阀取样口、5只/根，共计30只;

　　7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　8、配套UPVC连接管道和阀门(中财品牌)。

　　9、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

四、自由沉降实验装置（6组）的软件组成：

　　公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

　　⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。
