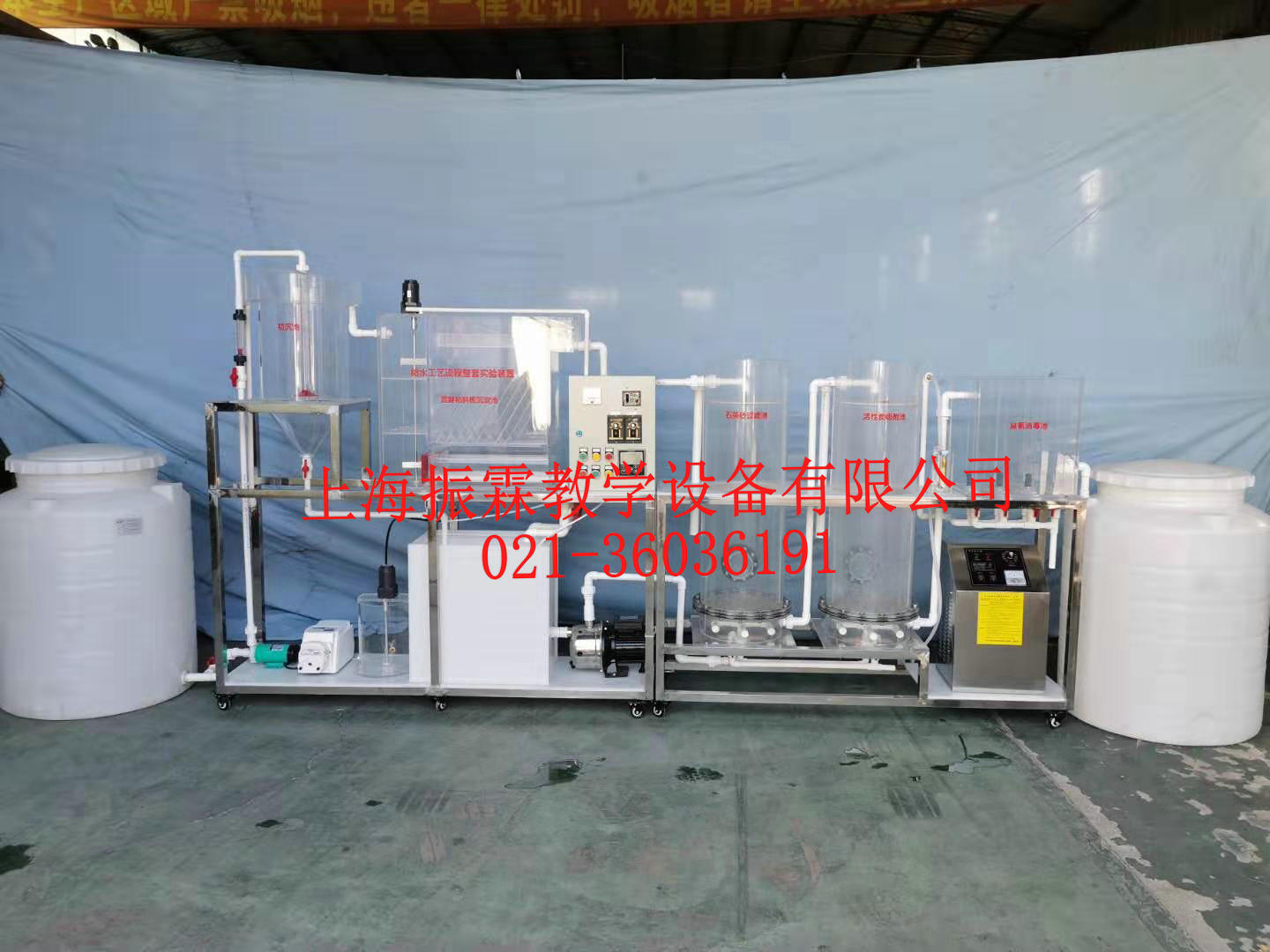

  • ZLHJ-V78型给水工艺流程实验装置


  • 给水工艺流程实验装置,给水工艺流程实训设备,环保实训室装置--上海振霖公司

    一、给水工艺流程实验装置的实验目的和原理:

      给水处理的任务就是改善水的质量,使它符合生活饮用水和工业生产用水的水质标准。

      本装置是泵前加药,利用泵叶轮快速混合使药剂快速均匀的分散道水中,立即溶解,发生化学反应,使水中胶体杂质形成微小绒体。这一过程可在10~30秒钟内完成(水温低也不会超过2分钟)。为使杂质颗粒迅速下沉,还必须具有粒径更大(0.6~1.0mm)、足够的重量和强度(不易破碎)的颗粒。反应阶段的任务就是创造水力条件,使微绒能在一定实践内混凝成肉眼可见的“矾花”,而后进入沉淀池内沉淀。沉淀池采用60°斜板沉淀池,主要去除能够通过量力沉降作用去除的悬浮颗粒。根据浅池理论,悬浮颗粒自由沉降时,池深越浅,则可截留的悬浮颗粒的沉速也越小,即可截留的悬浮颗粒就越大。这种理论适用于给排水处理的预沉池。

      这套自来水厂的工艺流程,它的理论技术研究,

      使学生达到以下目的:

      1、 了解废水厂的工艺流程、技术设计参数;

      2、加深对该水厂实验基本概念的理解。

    二、给水工艺流程实验装置的主要技术指标及参数:

      1、环境温度:5℃~45℃

      2、处理水量:0.2~0.5m3/h、

      3、进水浊度:30~100 °、

      4、出水浊度:2~5 °、

      5、快滤池滤速:8~10m/h、

      6、装置外形总尺寸:3500mm×500mm×1600mm

      7、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,

    三、给水工艺流程实验装置的主要配置:

      1、原水箱1只、白色PP材质、厚度8mm,容积:250L、底板上安装有放空阀,方便将水排净;

      2、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速90rpm)、

      3、初沉池1套、透明有机玻璃材质、厚度8mm、Ø250mm×350mm

      4、机械反应斜板沉淀池1套、透明有机玻璃材质、厚度10mm、长550mm×宽350mm×高600mm、

      5、机械搅拌装置1套、304不锈钢搅拌桨1套;(功率15W、转速80rpm)、

      6、石英砂过滤池1套、透明有机玻璃材质、厚度8mm、Ø300mm×1100mm、含反冲洗装置

      7、活性炭吸附池1套、透明有机玻璃材质、厚度8mm、Ø300mm×1100mm、含反冲洗装置

      8、臭氧消毒池1套、有机玻璃材质、厚度10mm、长400×宽300×高500mm、含曝气装置

      9、臭氧发生器1台,产气5g/h、空气源、风冷、气量可调节、杀菌效率:>99%;304不锈钢外壳,抗氧化能力强;

      10、清水箱1只、白色PP材质、厚度7mm,容积:250L、底板上安装有放空阀,方便将水排净;、

      11、加药箱1只、透明有机玻璃材质、厚度6mm、Ø150mm×250mm

      10、加药计量蠕动泵1台、流量范围:0.008-460mL/min、

      12、防腐蚀水泵1台、流量:27~32(L/min)、扬程:3.1~4.3(m)、

      13、防腐蚀反冲洗水泵1台、流量1m3/h、扬程40m、转速2900r/min、功率0.75KW。

      14、转子流量计1只、(量程60-600L/h);

      15、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,

      16、配套UPVC连接管道和阀门(中财品牌)。

      17、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

    ————————————————————————————————————————————————————
