一、ABF工艺活性生物滤池的实验原理和目的：

　　ABF的工艺流程，在通常的活性污泥过程之前设置一个塔式滤池，它同曝气池可以是串联的，又可以是并联的，但主要是串联。塔式滤池滤料表面上附着很多活性污泥，因此滤料的材质采用聚丙烯圆球，Ø40～Ø50，圆球之间有孔隙率，自然通风好，而且老化时的生物膜脱落后在滤床中不易堵塞。工程中一般塔高4～6m。塔的设计负荷率为3.2kg/m3·d，去除率约65%，冬季处理效果较差，和水温有关。塔的出流含氧量高达6～8mg/L(20℃)，混合液需氧速率也高，随废水浓度不同，可达30～300mg/L·h左右。

　　这里的滤池用鼓风曝气(也可采用表曝)，塔是一个强烈的充氧器。因而ABF可认为是一个复合式活性污泥法。

　　污水流过滤池的时间不到1min，但由于滤料污泥层附着水的存在，实际上污水的逗留时间要长的多。

　　通过“ABF工艺”实验，希望达到以下目的：

　　1、掌握活性生物滤池“ABF工艺”的基本操作过程;

　　2、加深理解该实验的原理;

　　3、了解该实验的工艺流程、技术参数，提高学生的理论和实践知识。

二、ABF工艺活性生物滤池的主要技术指标及参数：

　　1、环境温度： 5℃～40℃

　　2、处理水量： 10～20L/h

　　3、初沉池： HRT 1～1.5h

　　4、混合池： HRT 3～4h

　　5、曝气池： HRT 6～8h

　　6、二沉池： HRT 2h

　　7、进水水质： CODcr 400～800mg/L 出水水质： CODcr 40～80mg/L

　　8、进水水质： BOD5 200～400mg/L 出水水质： BOD5 15～30mg/L

　　9、进水悬浮物：SS 150～200mg/L 出水悬浮物： SS 18～30mg/L

　　10、pH值： 6.5～8.5

　　11、装置外形尺寸：2400mm×500mm×1700mm.、

　　12、工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护

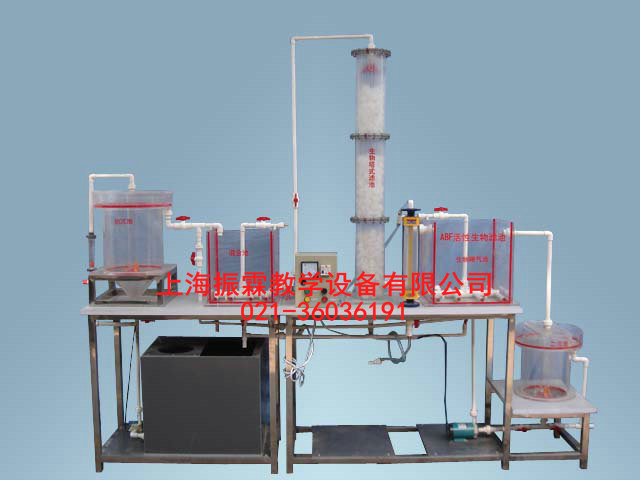

三、ABF工艺活性生物滤池的主要配置：

　　1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净;

　　2、清水箱1只：白色PP板材质、厚度10mm，250×400×450mm，底板上安装有放空阀，方便将水排净;

　　3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率15W、转速120rpm)、(含调速器1只)

　　4、初沉池：透明有机玻璃材质、壁厚8mm，Ø250×300mm;

　　5、混合池：透明有机玻璃材质、壁厚8mm，Ø300×350mm;

　　6、生物塔式滤池：透明有机玻璃材质、壁厚7mm，Ø150×1200mm;含布水器1只

　　7、生物曝气池、透明有机玻璃材质、壁厚10mm，350×300×400mm、带微孔曝气管1套、

　　8、二沉池：透明有机玻璃材质、壁厚5mm，Ø 250×300mm;带污泥回流泵;

　　9、防腐蚀提升磁力水泵2台、流量：27～32(L/min)、扬程：3.1～4.3(m)功率20W;

　　10、气泵1台、功率：40 W、最大气量：16L/min，

　　11、防腐蚀污泥回流泵1台、流量：16～19(L/min)、扬程：2.7～3.4(m)功率20W;

　　12、流量测量与调节：进水液体流量计1个：量程6-60L/H，

　　13、流量测量与调节：气体流量计1个：量程250~2500L/h、

　　14、实验台面(白色10mm厚PP板)、

　　15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

　　16、配套UPVC连接管道和阀门(中财品牌)。

　　17、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。
