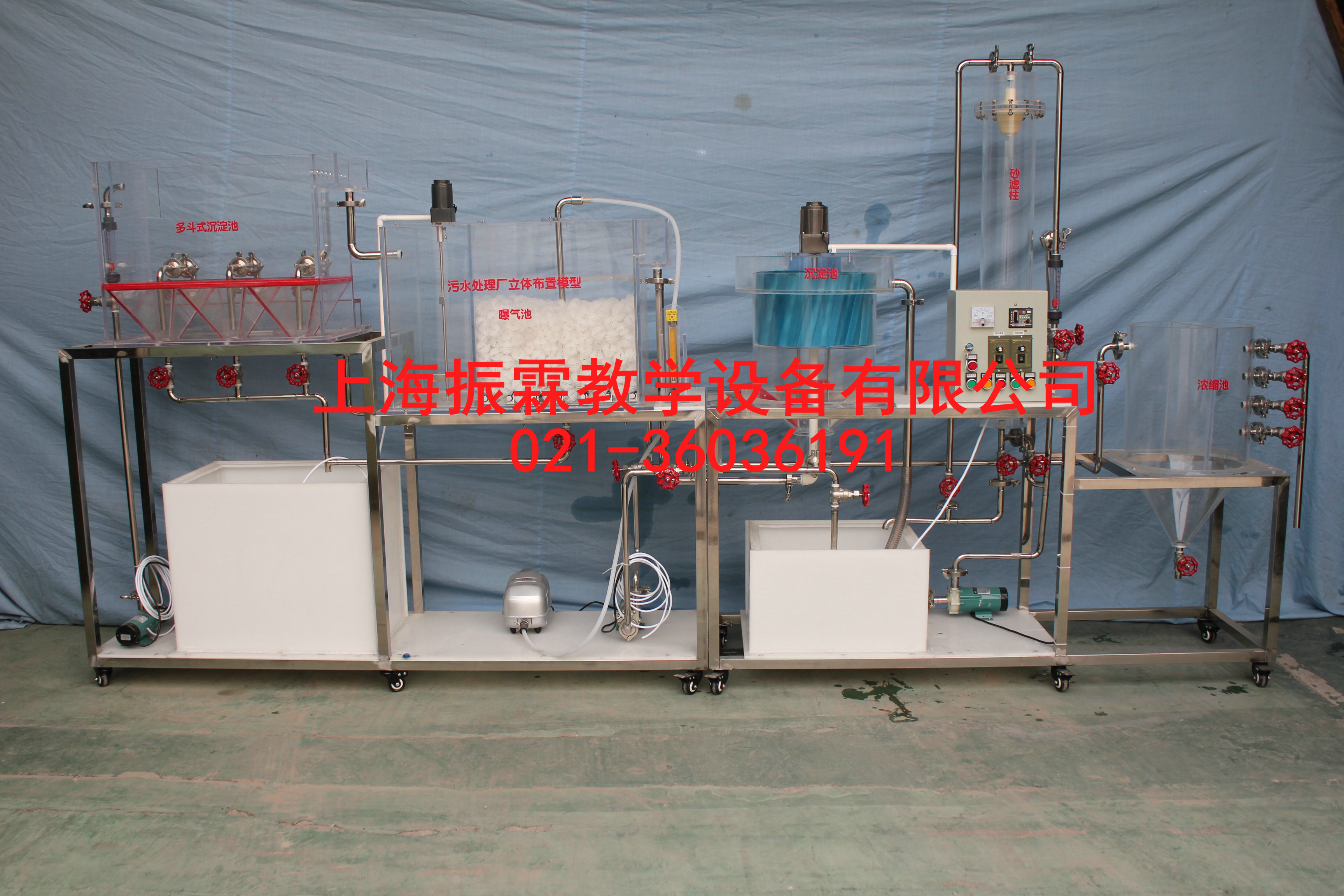

  • ZLHJ-V190型污水处理厂立体布置模型装置(能运转)


  • 污水处理厂立体布置模型装置,污水处理厂立体布置模型--上海振霖公司

    一、污水处理厂立体布置模型装置(能运转)的实验目的:

      装置包括污水处理厂工艺的所有组成,其处理技术单元的排列原则是先易后难,易于去除较大颗粒物及悬浮物的,如格栅、沉砂、加药混凝、初沉池等工艺排列于前,而以去除溶解性有机物为目的的活性污泥法排列其后,过滤消毒去除病原菌的则排列在最后。

      希望通过本装置对污水处理厂工艺的认识,使学生达到以下目的:

      (1)了解污水处理厂的构造和主要工艺参数;

      (2)对不同成分污水的处理效果进行分析与研究。

    二、污水处理厂立体布置模型装置(能运转)的主要技术指标及参数:

      1、环境温度:5℃~40℃

      2、处理水量:10~20L/h

      3、设计进、出水水质:

      进水BOD5 170~340mg/L 出水17~50 mg/L

      进水CODCY 300~500mg/L 出水30~60 mg/L

      进水SS 80~160mg/L 出水8~25 mg/L

      进水pH值 6~8 出水6~8

      4、装置外形尺寸:2200mm×500mm×1600mm

      5、工作电源:AC220V±10%、50Hz,单相三线制,功率1100W,安全保护:具有接地保护、漏电保护、过流保护、

    三、污水处理厂立体布置模型装置(能运转)的主要参数及配置:

      1、原水箱1只:白色PP板材质、厚度10mm,400×400×500mm、底板上安装有放空阀,方便将水排净;

      2、清水箱1只:白色PP板材质、厚度10mm,250×400×450mm,底板上安装有放空阀,方便将水排净;

      3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套;(功率15W、转速120rpm)、(含调速器1只)

      4、多斗式初沉池:透明有机玻璃材质、壁厚10mm,350×300×450mm

      5、曝气池:透明有机玻璃材质、壁厚10mm,600×400×600mm、带微孔曝气管、

      6、幅流式沉淀池:透明有机玻璃材质、壁厚8mm,Ø300×450mm; 带刮泥装置、污泥回流泵;

      7、压力砂滤罐、透明有机玻璃材质、壁厚6mm,Ø150×1000mm;

      8、角锥农缩池:透明有机玻璃材质、壁厚8mm,Ø 300×400mm;带污泥回流泵;

      9、防腐蚀提升磁力水泵2台、流量:27~32(L/min)、扬程:3.1~4.3(m)功率20W;

      10、空气压缩机1台(电源 220V 、功率550W、最大气量:36L/min,气量容积8L)、

      11、防腐蚀污泥回流泵1台、流量:16~19(L/min)、扬程:2.7~3.4(m)功率20W;

      12、流量测量与调节:进水液体流量计2个:量程6-60L/H,

      13、流量测量与调节:气体流量计1个:量程400~4000L/h、

      14、实验台面(白色10mm厚PP板)、

      15、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成,

      16、配套UPVC连接管道和阀门(中财品牌)。

      17、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。

    四、污水处理厂立体布置模型装置(能运转)的软件组成:

      公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

      ⑴、3D软件界面并有工具栏项目内容:⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。

    ————————————————————————————————————————————————————
