一、二氧化氯消毒发生器装置的产品概述：

　　1、产品特点、主要用途及使用范围：

　　二氧化氯消毒剂发生器是我公司研究生产的专利产品，该产品采用化学法工艺，以氯酸钠和盐酸为原料制备二氧化氯和氯气的混合消毒液，可广泛用于饮用水、游泳池、医院污水的消毒;工业循环冷却水杀菌灭藻;工业废水脱色、除臭或去除还原性污染成分。

　　2、规格型号的组成及代表意义：

　　发生器的规格按设备的每小时有效氯产量(g/h)来划分，例如：7000指产品额定每小时最大的有效氯产量为7000克。

　　3、使用环境及工作条件：

　　设置场所：室内(通风良好)。

　　配用水源：管径和相应水射器配套;水压：0.2～0.3Mpa。

　　配用电源：AC 220V 50Hz。

二、二氧化氯消毒发生器装置的结构特征及工作原理：

　　1、总体结构及工作原理：

　　总体结构：发生器由供料系统、反应系统和控制系统组成;发生器外壳为PVC材料。

　　工作原理：由计量泵将氯酸钠溶液与盐酸溶液输入到反应器中，进行反应，产出以二氧化氯为主、氯气为辅的消毒气体，利用计量自身压力将消毒液送入被消毒水中。

　　2、主要部件功能及工作原理：

　　①水射器：水射器是根据射流原理而设计的一种抽气元件，当动力水经过水射器时，其内部产生负压，外部气体在压差作用下被吸入水射器，从而实现吸气。吸收盐酸。

　　②计量泵：输送原料及调节流量。

　　③控制器：控制器是二氧化氯发生器的控制核心，它完成了系统的整个自动控制。

三、二氧化氯消毒发生器装置的主要技术指标及参数：

　　1、投加量参数：(参考)

　　4、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护

三、二氧化氯消毒发生器装置的主要参数及配置：

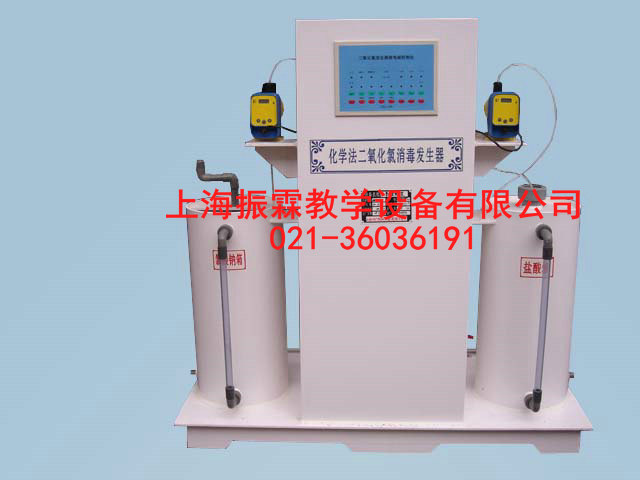

　　化学法二氧化氯消毒发生器 1套、防腐蚀水泵2台、氯酸钠罐1只、盐酸罐 1只、电路控制屏1块、连接管道和球阀、带移动轮子支架等组成。
