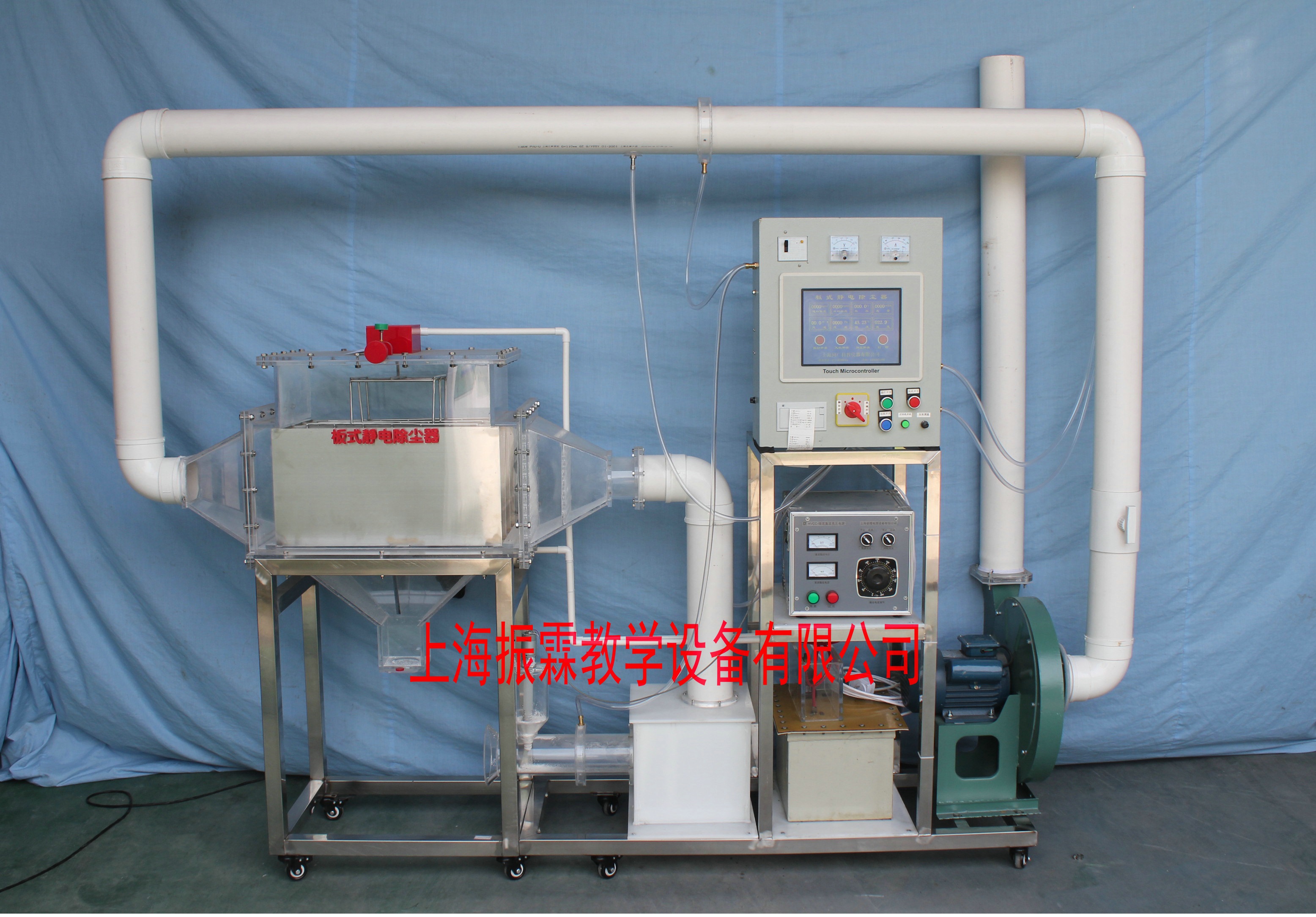

  • ZLHJ-V294型数据采集板式静电除尘器


  • 一、数据采集板式静电除尘器的原理、用途及特点:

      电除尘器的除尘原理是使含尘气体的粉尘微粒,在高压静电场中荷电,荷电尘粒在电场的作用下,趋向集尘极,带负电荷的尘粒与集尘极接触后粘附于集尘极表面上,为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动,将尘粒振脱而落到除尘器的集灰斗内,达到收尘目的。板式电除尘器模型具有较高的除尘效率,适于教学使用,易于操作,方便演示。其特点:该除尘器气流均布;壳体结构、振打消灰简单;处理烟尘颗粒范围广;对烟尘的含尘浓度适应性好;压力损失小;能耗低;耐高温及腐蚀;捕集效率高;容易自动化控制;运行费用低;维护管理方便。

    环境工程实训装置,板式静电除尘器,污水处理实验设备--上海振霖教学设备有限公司

    二、数据采集板式静电除尘器的主要技术参数及指标:

      1、电场电压:0~30KV、

      2、处理气量:50-200m3/h

      3、电晕极有效驱进速度:100mm/s、

      4、通道数:3个、

      5、断面气流速度:1.0m/s

      6、入口气体的含尘浓度:<30g/m3

      7、除尘效率:95%、

      8、压力降:<200Pa、

      9、装置外形尺寸:长2200mm宽500mm高1700mm、

      10、机械振打频率50次/分钟;

      11、工作电源:AC220V±10%、50Hz,单相三线制,功率1500W;安全保护:具有接地保护、漏电保护、过流保护;

      12、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;

    三、数据采集板式静电除尘器的主要配置:

      1、在线进、出粉尘浓度检测系统(日本进口传感器)2套:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

      2、在线风压、风量及风速检测系统1套:压力传感器1套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;

      3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

      4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

      5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:

      6、静电除尘器1套:透明有机玻璃材质、厚度10mm,振打装置1套:含振动电机1套、

      7、高压静电电源1套:含变压器1台、能显示电压和电流,纹波小、储能低和高稳定度、高可靠性,负载端短路时电源具有自动断电复位输出电压清零功能,能更好的保护人生安全和增加设备使用寿命;

      8、集尘极电晕极1套:Z形芒刺;

      9、气尘静态混合器1套:采用箱式静态混合器;

      10、人工监测进出口2组、测压点2组、透明测压软管1批;

      11、有机玻璃粉尘自动加料装置1套、有机玻璃卸除灰尘装置1套;

      12、离心通风机1台:(电压:220V、功率1.1Kw、转速2900r/min)、

      13、变频器1套:控制风机转矩调节风量大小;

      14、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

      15、 Ø 110连接管路及控制球阀

      16、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

    四、数据采集板式静电除尘器的软件组成:

      公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

      ⑴、3D软件界面并有工具栏项目内容:⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。

    ————————————————————————————————————————————————————
