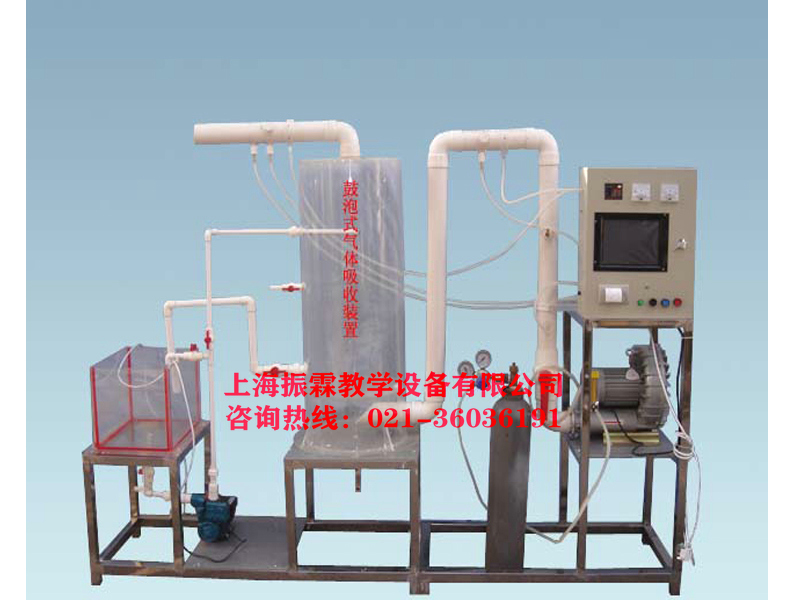

一、数据采集鼓泡塔气体吸收实验装置的原理、特点：

　　目前现有的烟气脱硫系统主要是以石灰石/石灰湿法为主， 本设备为喷射鼓泡烟气脱硫设备，喷射鼓泡脱硫反应器由两部分构成，即喷射起泡部分和反应部分。在喷射起泡部分，液体猛烈地和由气体喷雾装置分散到液体里的部分废气混合起来。气泡受到液体的作用而破碎。在大面积气液界面层里，有效发生二氧化硫清除作用。在反应部分，用于氧化的空气通过空气起泡和机械搅拌溶解在液体中，形成化学性质稳定的石膏结晶。由于反应充分，因此，能保证脱硫效率。该工艺与传统的湿式石灰石-石膏法脱硫技术相比，具有首期投资费用和运行成本低，不会有堵塞，较少出现结垢，脱硫效率高的优势。本实验装置用于烟气脱硫除尘的冷态演示。

二、数据采集鼓泡塔气体吸收实验装置的技术参数和性能：

　　1、使用环境温度：5℃～40℃、

　　2、处理风量 100~200m3/h

　　3、鼓泡塔径：Ø 400mm×高：1100mm、

　　3、设备压降 2000~3000Pa

　　4、脱硫效率90%以上

　　5、装置总外形尺寸：长2000mm×宽500mm×高1900mm

　　6、电源 220V 功率1600W15、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W;安全保护：具有接地保护、漏电保护、过流保护;

　　7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路;

三、数据采集鼓泡塔气体吸收实验装置的主要配置：

　　1、在线进、出气体浓度检测系统各1套(瑞士进口SO2传感器)2只：4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

　　2、在线风压、风量及风速检测系统1套：压力传感器1套：316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA;风量、风速测量精度：±1%;

　　3、风管内在线温度、湿度检测系统1套：远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

　　4、采用10.4寸彩色液晶触摸屏、微型打印机1套：热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

　　5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

　　6、筛板气体吸收塔1套：透明有机玻璃材质、厚度8mm，含包括附件：聚炳烯填料、除雾器、

　　7、人工监测进出口2组、测压环2组，透明测压软管1批;

　　8 、SO2气体与钢瓶1套(10升)、气体流量计1个、不锈钢双表头气体减压阀1只、

　　9、.贮液箱1只：白色PP板、厚度10mm，含加药口1套;

　　10、耐酸耐碱水泵1台、流量：1 m3/h、扬程：15(m)功率750W;含液体喷淋分配装置1套;

　　11、流量测量与调节：液体流量计1只、(LZS-25、量程:160～1600L/ h)、

　　12、气尘静态混合器1套：采用箱式静态混合器;

　　13、离心通风机1台：(电压：220V、功率1.1Kw、转速2900r/min)、、

　　14、变频器1套：控制风机转矩调节风量大小;

　　15、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

　　16、 Ø 110连接管路及控制球阀

　　17、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。
