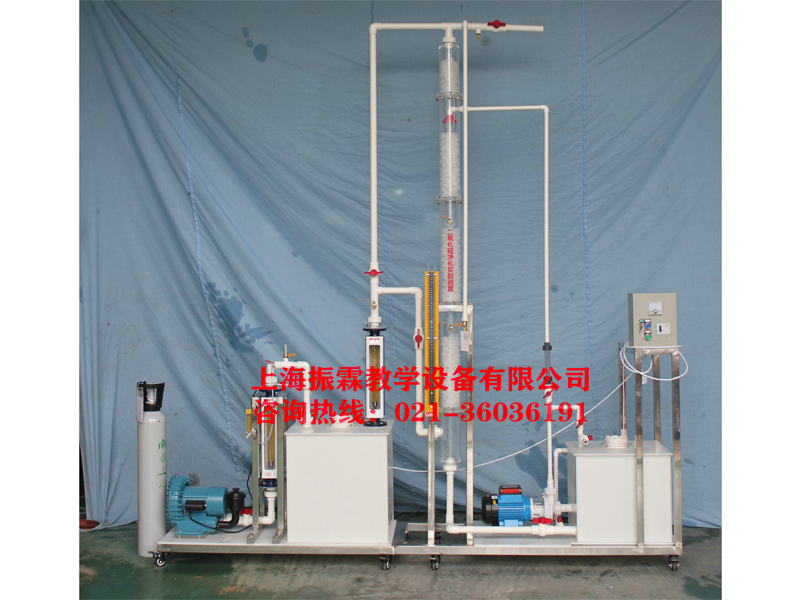

  • ZLHJ-V347型数据采集SO2吸收实验装置


  • 废气治理实训设备,SO2吸收实验装置,环境工程实验装置--上海振霖教学设备有限公司


    一、数据采集SO2吸收实验装置的实验装置的工作原理:

      含有SO2的气体可通过吸收净化。由于SO2在水中溶解度不高,常采用化学吸收方法。本系统采用填料吸收塔,用5%的NaOH或Na2CO3溶液吸收SO2。

      通过测定填料吸收塔进出口气体中SO2的含量,即可近似计算出吸收塔的平均净化效率,进而了解吸收效果。通过测出填料塔进出口气体的全压,即可计算出填料塔的压降;通过对比清水吸收和碱液吸收SO2,可实验测出体积吸收系数并认识到物理吸收和化学吸收的差异。

    二、数据采集SO2吸收实验装置的主要技术参数及指标:

      1、环境温度:5℃~40℃;

      2、动力装置布置为正压式;

      3、填料塔约Ø 100mm×2000mm;

      4、SO2进气浓度:0.01~0.5%;

      5、空塔气速:0.5~1.2m/s;

      6、压力损失:500Pa/m;

      7、液气比:1~10L/m3;

      8、喷淋密度:6~8m3/(m2·h);

      9、雾沫夹带:小于7%;

      10、处理气量约:2.5~25m3/h;

      11、吸收效率约:80%;

      12、填料:Φ25mm空心多面球;

      13、PE塑料气体混合缓冲灌:600mm×500mm600mm;

      14、整体外形尺寸:1900mm×500mm×2200mm。

      15、工作电源:AC220V±10%、50Hz,单相三线制,功率500W;安全保护:具有接地保护、漏电保护、过流保护;

      16、电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘等特点,布线整齐,安装可靠,便于查找、维修和调换线路;

    三、数据采集SO2吸收实验装置的主要配置:

      1、在线进、出气体浓度检测系统各1套(瑞士进口SO2传感器)2只:4-20MA输出、测量范围0-2000PPM,分辨率1PPM、测量范围0-2000PPM,分辨率1PPM;

      2、在线风压、风量及风速检测系统1套:压力传感器1套:316L不锈钢壳体,远传显示,量程0-10Kpa、输出4-20MA;风量、风速测量精度:±1%;

      3、风管内在线温度、湿度检测系统1套:远传显示、温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA(4线制)、供电9-36VDC;

      4、采用10.4寸彩色液晶触摸屏、微型打印机1套:热敏打印、打印速度50mm/s(MAX)、分辨率8点/mm和384点/行、有效打印宽带48mm;

      5、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件:

      6、二段填料塔1套:透明有机玻璃材质、厚度6mm、含除雾器、空心多面球填料若干

      7 、SO2气体与钢瓶1套(10升)、气体流量计1个、不锈钢双表头气体减压阀1只、

      8、.贮液箱1只:白色PP板、厚度10mm,

      9、耐酸耐碱水泵1台、流量:0.5 m3/h、扬程:5(m)功率750W;含液体喷淋分配装置1套;

      10、流量测量与调节:液体流量计1只、(LZS-15、量程:100~1000L/ h)、

      11、气体混合罐1套;白色PP板、厚度10mm,

      12、风机1台:(电压:220V、功率0.75Kw、转速2200r/min)、

      13、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器、带灯自锁按钮开关、

      14、 Ø 32连接管路及控制球阀

      15、不锈钢框架实验台(38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)等组成。

    四、数据采集SO2吸收实验装置的软件组成:

      公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

      ⑴、3D软件界面并有工具栏项目内容:⑵、3D仿真演示软件与设备使用内容完全一致;⑶、3D仿真软件屏幕大小尺寸可以编程;⑷、整套软件与设备实验过程流程动画。

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查数据采集SO2吸收实验装置的货品外观,核实数据采集SO2吸收实验装置的型号、数量及配件,拒收处于受损状态的数据采集SO2吸收实验装置并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供数据采集SO2吸收实验装置产品说明书内的质保条件和质保期,在质保范围内提供对数据采集SO2吸收实验装置的免费维修,超出条件承诺时提供对数据采集SO2吸收实验装置的有偿维修;
    4、退货/换货:单方面原因导致的数据采集SO2吸收实验装置错误或数据采集SO2吸收实验装置购买数量错误,造成数据采集SO2吸收实验装置的退换货要求,将不被接受;
    5、货期说明:数据采集SO2吸收实验装置的发货期为参考值,如您需要了解数据采集SO2吸收实验装置的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对数据采集SO2吸收实验装置有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答数据采集SO2吸收实验装置的相关疑问,我们还可以帮您推荐符合您要求的
    环境工程实训设备等相关产品!
    ————————————————————————————————————————————————————
