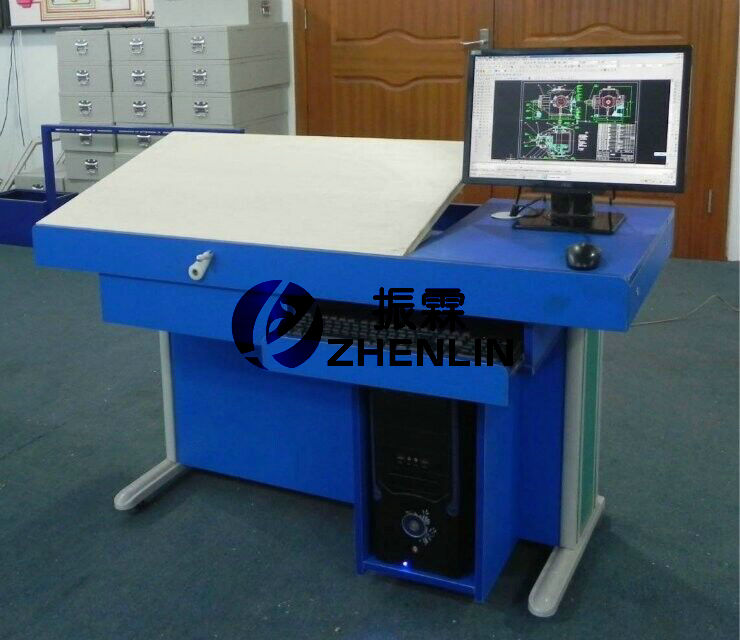

  • ZLGT-01型工程绘图桌


  •     工程制图课是工程界的语言,工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。

    一、工程绘图桌的设备介绍:
    1、规格尺寸
        教师桌规格:1600×800×800mm;
        学生桌规格:1300×620×730mm;
    2、用料规范及特点
      工程绘图桌是根据制图课学习的要求设计的,符合人体工程学,设计新颖,稳定可靠,功能齐全。板面斜度具有0-40度范围可调, 转动手柄即可调节面板倾角,传动部分为中碳钢和铝合金材质的螺旋传动,坚固耐用。台面下的抽屉可放文具、资料等。右边可放置电脑,是一款具有手工画图和电脑做图的一体化工程制图桌。是各大院校的理想首选制图实验室设备
    3、结构介绍
      钢木结构桌体材料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC封边,经由自动封边机加热180摄氏度胶封。桌体下部为左右两边为钢质支撑架连接,结实美观; 绘图板为高级90*60mm一号绘图板;凳子为钢塑结构圆凳;
    二、
    工程绘图桌的主要技术参数:
        三聚氢胺(刨花)板:16mm厚优质刨花板,三聚氢胺贴面,符合绿色环保E1级标准。
        特点:色泽鲜明,硬度大,耐磨,耐热性好。耐化学药品性能好,能抵抗一般的酸、碱、油脂及酒精等溶剂的磨蚀。表面平滑光洁,容易维护清洗。
        封边处理:台湾硕泰公司生产的优质封边条封边,环保胶水。
        塑钢升降凳:PVC座面,钢管身 ;管身钢材厚度:1mm烤漆处理;凳面厚6mm,底坐三锥形设计,平稳牢固。整体高度45cm。
        凳面采用模具一次成型的工程塑料面、立柱采用φ50×1.2mm圆管,金属冲压成型、经过酸洗、磷化、静电喷塑,表面平整光滑,色彩协调,漆层均匀一致,执行标准:GB/T3325。漆膜耐冲击测定按GB1732,耐化学测定按GB1763执行。
    (一)学生桌配置:规格1300×620×730mm;
        (1)90cm丁字尺
        (2)90*60cm一号绘图板
        (3)精密绘图仪器(5件一套)
        (4)25cm曲线板
        (5)30cm多用斜角三角板
        (6)美工刀
        (7)三棱比例尺
        (8)多功能模板
        (9)大圆弧模板
        (10)不锈钢多用擦图片
        (11)画圆模板
        (12)绘图铅笔(5支一套)
        (13)81a绘图笔
        (14)四脚凳塑料(1张)
        (15)学生桌(1张)
        (16)电脑有学校自配
    (二)老师桌配置:规格1600×800×800mm;
        (1)1200cm丁字尺
        (2)120×90cm零号图板
        (3)精密绘图仪器(12件一套)
        (4)高亮度书写投影(1台)
        (5)投影薄膜(一盒)
        (6)银幕(一幅)
        (7)制图基本技能挂图(一套16张)
        (8)滑动转椅(一张)
        (9)25cm曲线板
        (10)30cm多用斜角三角板
        (11)美工刀
        (12)三棱比例尺
        (13)多功能模板
        (14)圆弧模板
        (15)不锈钢多用擦图片
        (16)画圆模板
        (17)绘图铅笔(5支一套
        (18)速成制图小模型(55件一套)
        (19)81a绘图笔
        (20)老师桌(1张)
        (21)电脑有学校自配



    ————————————————————————————————————————————————————
