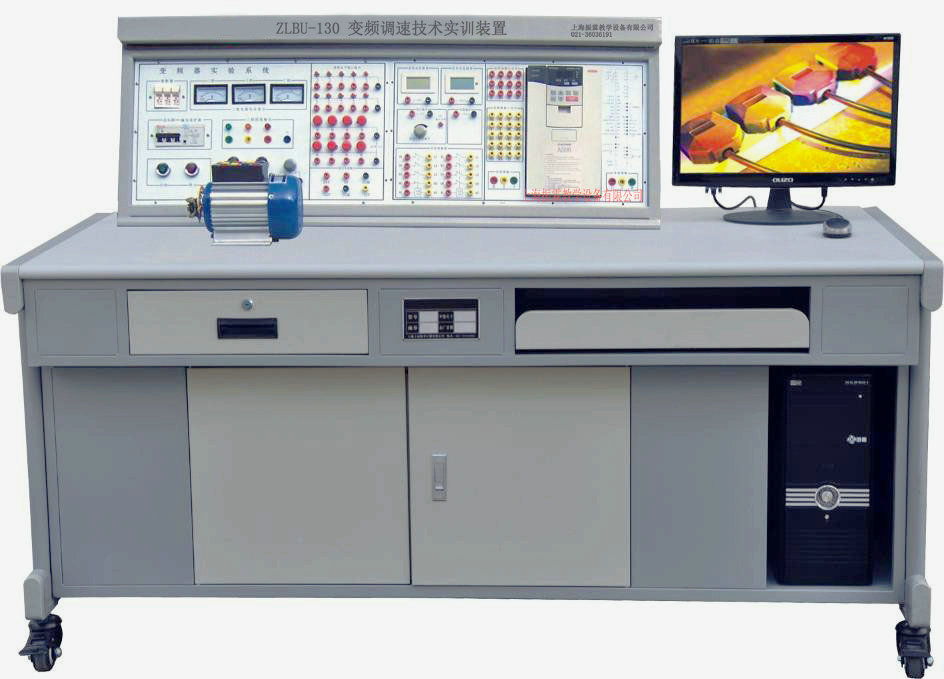

  • ZLBU-130型变频调速技术实训装置


  • 一、变频调速技术实训装置的概述:
      本装置是在总结当前变频调速实训教学设备的基础上,推出的一款先进的变频调速装置,该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A740-0.75K变频器,带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学,可充分培养学生的实际动手能力,为参加就业岗位打下坚实的基础。
    二、变频调速技术实训装置的技术性能:
    1.输入电源:三相四线(或三相五线)~380V±10%  50Hz
    2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)
    3.装置容量:<1KVA
    4.重    量:<110Kg
    5.外形尺寸:1550mm×700mm×1300mm
    6.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
    三、变频调速技术实训装置的装置组成:
      实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
    (一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
    1.交流电源控制单元
      380V交流电源U、V、W输入熔断器(采用RT28-32 3P熔断器)经空气开关后给装置供电,三只LED数字电压表,用来观察三相线电压监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制。

      提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护;三相四线输出插座2只,220v市电插座2只供仪器使用。
    2.直流电源、直流电压/电流表、逻辑输出及指示等

      直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。
    3.继电接触实训组件

      提供交流接触器3只、时间继电器1只,以上器件所有端子均已引至面板上,完全由操作者自由布线,实训特点明显。
    4.变频器实训模块

      装置采用三菱FR-A740-0.75K高性能变频器,三相380V交流供电,内置EMC滤波器,输出功率0.75KW。集成RS485通讯接口,具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式;集成12路数字量输入/9路数字量输出,3路模拟量输入/2路模拟量输出;具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。
      变频器所有端子均已引至面板上,系统完全开放,操作者可搭建不同变频调速控制系统,布线设计、线路走向,实现控制功能,更能锻炼操作者的动手能力。
    (二)三相鼠笼异步电机:交流380V/△
    (三)电机导轨及光电编码器一套
    (四)实训桌

      实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
    (五)每个实验台上配有一个主机模块和多个实验模块组成。
    四、变频调速技术实训装置的实训项目:
    (一)继电接触控制实训
    1.三相异步电动机点动控制和自锁控制
    2.三相异步电动机Y/△换接启动控制
    3.三相异步电动机联锁正反转控制
    4.三相异步电动机延时正反转控制
    (二)变频控制实训

    5.变频器功能参数设置与操作
    6.变频器报警与保护功能
    7.多段速度选择变频调速
    8.外部端子点动控制
    9.外部端子遥控控制
    10.控制电机运行时间操作
    11.控制电机正反转运动控制
    12.电压/电流监视器信号输出及显示
    13.瞬间停电变频器参数设定
    14.外部模拟量(电压/电流)变频调速
    15.基于变频调速的RS485通信
    16.基于三角波的变频调速控制
    17.三相异步电机的变频调速
    18.变频恒压供水模拟控制
    19.刨床模拟控制(多段速选择)


    MCGS组态监控
    20.直线加减速控制及显示
    21.基于三角波的变频调速控制实时曲线
    22.三相异步电机的变频调速实时曲线
    23.三相异步电机变频调速时电压、电流、功率、转速实时采集显示
    基于RS485的MCGS工控组态网络通讯实训
    五、变频调速技术实训装置的全室配置表:

    序号 名 称 型号(或规格) 单位 数量 品牌
    1 实验台 ZLBU-130 25 振霖
    2 实验桌 1550mm×700mm×1300mm 25 振霖
    3 学生凳 塑钢结构 50 振霖
    4 继电接触实训组件   25 正泰
    5 变频器实训模块   25 振霖
    6 三相鼠笼异步电机 交流380V/△ 180W 25 正泰
    7 电机导轨及光电编码器   25 振霖
    8 螺丝刀 一十字各25把 50 沪工

    相关产品推荐:
    ZLBU-120型 电磁调速异步电动机自动调速实训考核装置
    ZLBU-121型 电机、电力拖动及电气控制技术实训装置
    ZLBU-123型 电机及电气技术实验装置
    ZLBU-124型 电机检修技能实训装置
    ZLBU-122型 电机及电气技术实训装置(网络型)
    ZLBU-125型 电机与变压器综合实验装置
    ZLBU-126型 电机装配技能实训装置
    ZLBU-127型 机电,电气实验室设备(可编程序控制器PLC)
    ZLBU-128型 控制微电机综合实验装置
    ZLBU-129型 交直流调速实训装置
    ZLBU-301型 三相绕线式异步电动机模型
    ZLBU-304型 直流伺服电动机模型


    ————————————————————————————————————————————————————
