一、工程液压与PLC控制实训装置的概述：

　　工程液压与 PLC控制液压实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求，我公司液压与PLC控制液压实训设备的优点，采用了开放型实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。

　　集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，液压元件均装有带弹性插脚的过度底板(航天铝型材)，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接(一体化)再和油箱固定在一起，油箱和控制屏单独放置;带有三相电源漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。

二、工程液压与PLC控制实训装置的实训装置功能：

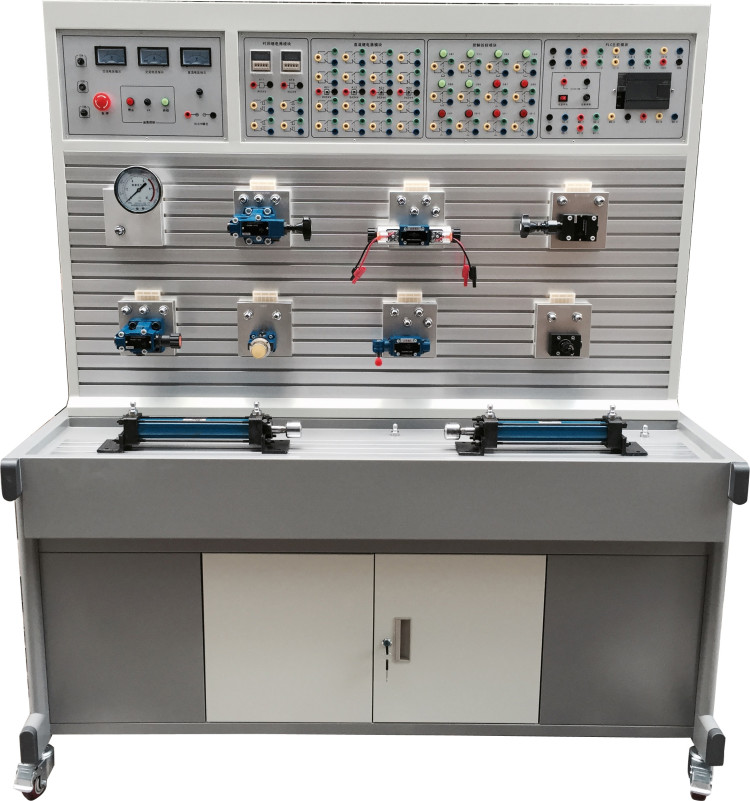

　　1、实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。

　　2、实训台：铝材结构平台，主要用于安装液压相关元件，型材表面有标准的

　　两道固定槽最上面层主要以电气控制位置。

　　3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中收集实训遗油设计，实训桌下方设有元器件储存柜，用于存放元器件。

三、工程液压与PLC控制实训装置的技术参数：

　　1、输入电源：三相五线，380V.允差±l0%，50Hz。

　　2、直流电源：DC24V

　　3、装置容量：<2kVA。

　　4、工作环境温度：-5℃～40℃;

　　5、工作湿度：≤90%(40℃时);

　　6、外形尺寸：1520mm×700mm×1800mm

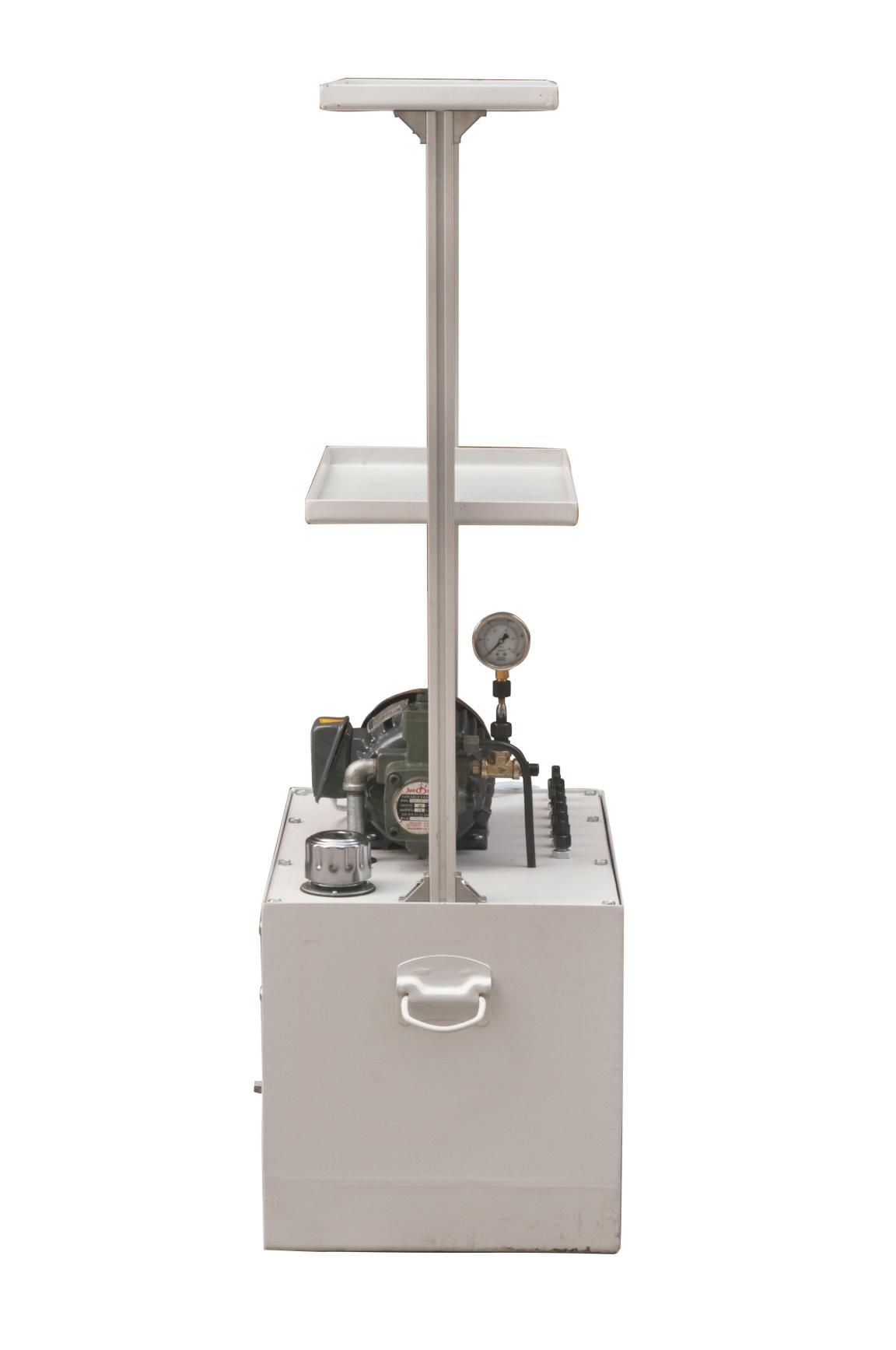

　　7、液压泵站：最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清

　　洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油

　　(1)柱塞泵：公顷压力31.5MPa.公顷排量10mL/r，转速1500r/min。电机：

　　额定电压380V.额定功率2.2kW，绝缘等级B。

　　(2)变量叶片泵：公顷压力7MPa.公顷排量8mL/r，转速1420r/min。电机：

　　额定电压380V.额定功率1.5kW，绝缘等级B。

　　8、电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等，提供电气控制电路中的AC220V交流电压、DC24V直流电压

　　9、PLC 主机模块：主机选用西门子S7-200 CPU224主机，I/O口24点，14路输入/10路继电器输出。

　　10、配有控制模块：PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块、液压元件模块等。

　　11、配备全常用液压元件模块：每个液压元件均装有带弹性插脚的过度底板

　　(航天铝型材)，可方便、随意地将液压元件按放在铝合金型材面板上(面

　　板带“T”沟槽形式的铝合金型材结构)。油路搭接采用开闭式快换接头，

　　拆接方便，不漏油。

　　12、通过机械控制，传统继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控技术于一体，灵活实现其功能。

　　13、液气压仿真教学软件：

　　(1)提供了大量液压和气动标准元件的图库、工作原理剖视图和详细的功能描

　　述，各种回路都逼真地模拟这些元件的工作过程及原理。

　　(2)并可在回路中设置相关元件的技术参数。能进行液/气压知识的学习以及

　　回路的设计、测试和模拟。

　　(3)可设计并绘制符合工业标准化的回路图，包括：液/气压回路图、电液/气

　　控制电路图、液/气电-控制回路。

　　(4)软件能够判别回路设计是否正确，并给出提示。

　　(5)便于在教学中老师的讲解和学生对气动元件工作原理的理解掌握。提高了学生的学习兴趣，激发学习的主动性。

四、工程液压与PLC控制实训装置的液压元器件配置清单：

　　序号型号/规格名称数量单位

　　1 实训台1台

　　21520×700×1800(mm)实训桌1张

　　3S7-200 CPU224PLC主机模块1块

　　4380V、24V电源模块1块

　　5 控制按钮模块1块

　　6 时间继电器模块1块

　　7泵站电机1台

　　8叶片泵1台

　　9油温液面计1只

　　10空气滤清器1只

　　11吸油过滤器1只

　　12耐震不锈钢压力表1只

　　13油管托盘架1套

　　14油箱1只

　　15MOB40-200双作用油缸2只

　　162FRM5-31B/15QB二通流量阀(调速阀)2只

　　173WE6A61B/CG24N9Z5L二位三通电磁换向阀2只

　　184WE6C61B/CG24N925L二位四通电磁换向阀1只

　　194WMM6C50BF二位四通手控换向阀1只

　　204WE6E61B/CG24N9Z5L三位四通电磁换向阀(O)1只

　　214WE6J61B/CG24N9Z5L三位四通电磁换向阀(H)1只

　　22DRVP10-1-10单向节流阀1只

　　23RVP10-10B单向阀1只

　　24DB10-1-50B/100U先导式溢流阀1只

　　25DBDH6P10B/100直动式溢流阀1只

　　26DZ10-1-30B/100先导式顺序阀1只

　　27DR10-4-50B/100Y先导式减压阀1只

　　28SV10PA2-30B液控单向阀2只

　　29HED40P15/100Z14L24压力继电器2只

　　30 三通4只

　　31 四通3只

　　32YN-100ZQ/10MPa耐震压力表1只

　　33 行程开关4只

　　34胶管M16*1.5/8I-W-0.9M(装好快速接头)10根

　　35M16*1.5/8I-W-0.7M(装好快速接头)10根

　　36 电机电源线1根

　　37西门子编程电缆1条

　　38L-HL46液压油2桶

　　39 液压实训指导书1册

　　40 PLC编程软件、程序1盘

　　41 工具1套

五、可以完成的实训项目：

　　可完成几十种液压回路实训(学生也可自行设计搭建其它回路)，典型实训如下：

　　1、单级调压回路

　　2、多级调压回路

　　3、减压回路

　　4、卸荷回路

　　5、进油节流调速回路

　　6、回油节流调速回路

　　7、旁油节流调速回路

　　8、液压缸差动连接的快速运动回路

　　9、调速阀短接速度换接回路

　　10、调速阀串联的速度换接回路

　　11、调速阀并联的速度换接回路

　　12、用换向阀的换向回路

　　13、用“O”型机能换向阀的锁紧回路

　　14、用液控单向阀的锁紧回路

　　15、用顺序阀控制的顺序动作回路

　　16、用压力继电器控制的顺序动作回路

　　17、用行程开关控制的顺序动作回路

　　18、用调速阀控制的同步回

　　18、PLC控制的连续往返回路;

　　19、PLC控制的延时返回的单往复回路。

　　20、PLC控制的压力继电器顺序动作回路

　　21、PLC控制的行程开关顺序动作回路

　　22、时间继电器控制的顺序回路
