  • ZL-XK03型电液比例与电液伺服性能检测综合实验台

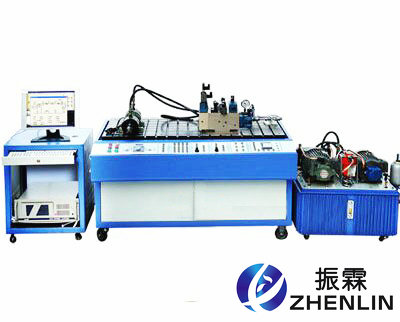

  •     电液比例与电液伺服性能检测综合实验台由操作台.泵站.电脑桌组成。采用“虚以仪器”技术,运用虚以仪器测控和多种控制方式的新一代液压产品,能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试,以及液压元件性能测试。是液压学科中必备的产品。
    一、实验台特点:
    1.采用移动式液压泵站,双泵供油,蓄能器稳压,压差反馈恒压加载,高压滤油器过滤,风冷却器和电加热控温。
    2.选用高性价比计算机,标准DAQ数据采集卡,高性能传感器,高效的专业测控软件组成“虚拟仪器”测控系统。
    3.突出“软件就是仪器”的新概念,设计功能更丰富,具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。
    4.具有强大的数据采集与处理功能,可实时采集压力、流量、位移、温度等信号,并可方便的实现数据存储、压缩及显示。
    5.硬件,软件均采取防干扰措施,保证系统运行安全可靠。
    6.采用模块化、标准化等开放式结构与技术,保证系统的可扩展性和可移植性。
    7.操作台面采用铸铁面板经精加工而成,平面安装,保证实验的稳定性及数据的精确性。
    二、实验内容:
    1.电液伺服阀的基本特性实验;
    1)空载流量特性                        2)负载流量特性
    3)压力增益特性                        4)内部泄露特性
    5)频率特性
    2.电液比例阀基本特性实验;
    1)稳态控制特性
    2)稳态负载特性
    3)阶跃响应特性
    4)频率响应特性
    3.电液比例流量阀实验;
    1)稳态控制特性实验
    2)稳态负载特性实验
    3)输入电流阶跃响应特性实验
    三、技术参数:
    定量叶片泵,型号YB1-10
    额定压力6.3Mpa
    排量10ml/r
    转速1450r/min
    驱动功率2.2KW
    定量叶片泵,型号YB1-6
    排量6ml/r
    转速1450r/min
    额定压力6.3Mpa
    驱动功率1.5KW
