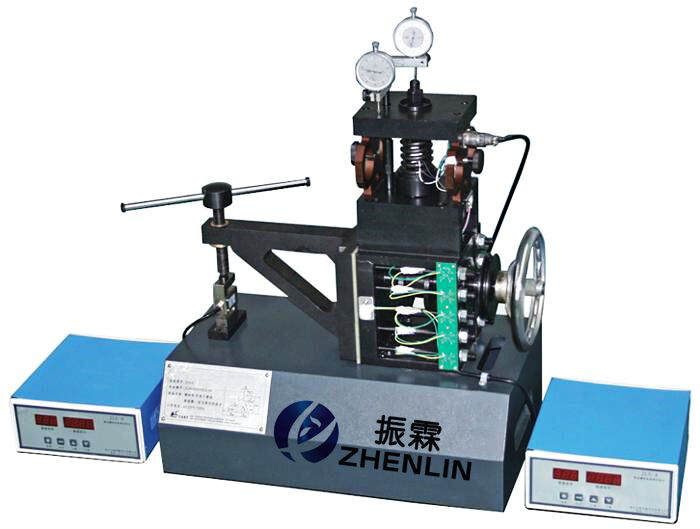

  • ZL-XK08型螺栓组及单螺栓联接静动态综合实验台



  • 一、功能简介:
    现代各类机械中,广泛应用螺栓进行联接,如何计算和测量螺栓受力情况及静、动态特性参数,是工程技术人员的一个重要课题。
    螺栓组及单螺栓联接静动态综合实验台是本公司根据《现代机械工程基础实验教程》指导书开发的实用性很强的教学设备。本实验台采用全新现代测试手段,利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备,其设计紧密结合螺栓联接的教学内容,可完成螺栓应力与变形的测试与分析,测量数据稳定、重复性好,是当前理想的基础教学实验设备。
    二、性能特点:
    1、该实验台为螺栓组及单螺栓的组合实验台,同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。
    2、螺栓静动态受力、变形、刚度,轴向载荷,预紧拉力等实验。
    3、通过计算机测试分析软件自动进行螺栓联接动静态实验,实现两种实验手段,可作综合性实验;
    三、实验项目及内容:
    1、螺栓组载荷分布及其测试;
    2、静态测试相对刚度变化对螺栓总拉力的影响;
    3、动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。
    4、电阻应变仪的工作原理及各测量点应变片的组桥方式
    本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。
    四、实验设备主要技术参数:
    1、单相交流异步电机:90W、N=1400r/min
    2、电阻应变片电阻值:R=120Ω;灵敏度系数:K=2.08
    3、螺栓组实验螺栓:M12(10个)
    4、实验单螺栓:M16(1个)
    5、四路静动态测试仪:测量范围:0±30000με
    1. 零点不平衡:±10000με
    2. 基本误差:0.2﹪FS
    3. 分辨率:1με
    4. 零点漂移:±2με/4小时、±0.5με/℃
    5. 测量方式:1/4桥、半桥、全桥
    6、外型尺寸:800×350×600
    五、配置清单:

    序号 图号 名称 数量 备注
    1 001 底座 1 焊接组件
    2 002 连接座 1 焊接组件
    3 002-1 连接座-底座 1 Q235
    4 002-2 连接座-前后板 2 Q235
    5 002-3 连接板-顶板 2 Q235
    6 003 悬臂 1 焊接组件
    7 003-1 悬臂背板 1 Q235
    8 003-2 悬臂板 1 Q235
    9 004 加载螺钉 1 45#
    10 005 加载杠杆 1 活塞杆
    11 006 杠杆螺钉 2 45#
    12 007 铜套螺母 1 黄铜
    13 008 传感器底座 1 Q235
    14 009 弹性连接块 2 尼龙
    15 010 补偿片安装片 2 不锈钢
    16 011 传感器压头螺钉 1 Q235
    17 012 中间实验螺栓 10 45#
    18 013 偏心轮轴 1 45#
    19 014 偏心轮 1 45#
    20 015 偏心轮隔套 1 45#
    21 016 盲孔端盖 1 Q235
    22 017 通孔端盖 1 Q235
    23 018 大带轮-SPZ 1 Q235
    24 019 电机带轮-SPZ 1 Q235
    25 020 顶杆导向板 2 Q235
    26 021 挺杆支座 1 Q235
    27 022 小销轴 1 45#
    28 023 挺杆 2 45#
    29 024 弹簧下支座 1 45#
    30 025 弹簧 1 60Si2Mn(外购件)
    31 026 八角环 2 55Si2Mn
    32 027 弹簧上支座 1 45#
    33 028 锥塞 2 45#
    34 029 表夹杆 1 Q235
    35 030 表夹 2 铝合金
    36 031 夹紧螺钉 4 45#
    37 032 弹性垫圈 1 45#
    38 033 厚螺母 1 标准件
    39 034 空心试验螺栓 1 45#
    40 035 小螺杆 1 45#
    41 036 下联接板 1 Q235
    42 037 上联接板 1 Q235
    43 内六角圆柱头螺钉 M6×35(发黑) 8 标准件
    44 内六角圆柱头螺钉 M10×30(发黑) 4 标准件
    45 内六角圆柱头螺钉 M6×15(发黑) 9 标准件
    46 内六角圆柱头螺钉 M6×20(发黑) 4 标准件
    47 内六角圆柱头螺钉 M12×20(发黑) 4 标准件
    48 内六角圆柱头螺钉 M8×20(镀白锌) 2 标准件
    49 内六角圆柱头螺钉 M8×10(镀白锌) 1 标准件
    50 内六角圆柱头螺钉 M8×40(发黑) 4 标准件
    51 内六角圆柱头螺钉 M8×25(发黑) 4 标准件
    52 电机 J110ZYT152-PX25-A3 1 博山新微电机
    53 轴用A型挡圈 φ10 2 标准件
    54 螺母 M12 10 标准件
    55 手轮 d=12、D=250 1 五金件
    56 百分表 量程:0-10MM 2 标准件
    57 称重型传感器(MS-1) 0-500KG 1 外购件
    58 V型带 SPZ型(带长L=675) 1 外购件
    59 深沟球轴承 型号6205 2 标准件
    60 深沟球轴承 型号6200 2 标准件
    61 工具 十字螺丝刀1把、内六角扳手1套、22-24、12-14开口扳手各1个 1套 外购件
    62 应变片 应变片及接线端 各11 外购件
    63 合格证   1 上海振霖
    64 控制盒 单片机 1 上海振霖
    65 电源线   1 外购件
    66 产品说明书   1 上海振霖
    67 装箱单   1 上海振霖
