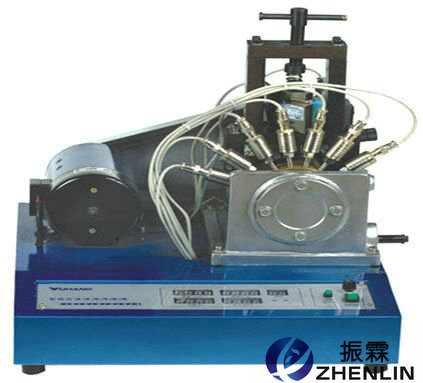

  • ZL-XK17型智能型液体滑动轴承测试台



  • 智能型液体滑动轴承测试台主要用于《机械设计》中滑动轴承实验教学,利用传感器测量油膜压力、厚度以及轴瓦摩擦力,并通过计算机处理,适时采集各点油膜压力大小及分布情况,经过分析处理,绘制曲线。
    一、实验内容:
    1、油膜压力分布实验:测定其径向油膜压力分布、轴向油膜压力分布曲线。
    2、摩擦特征实验:测定其摩擦特征曲线。
    3、最小油膜厚度测定及滑动轴承的运动模拟。
    二、性能特点:
    1、可同时进行径向和轴向油膜压力分布、最小油膜厚度及其摩擦特征曲线的测试分析实验,实现滑动轴承的综合性实验。
    2、采用双测点定位测量法测定最小油膜厚度及位置,填补了滑动轴承实验教学的空白。
    3、采用实验台面板数显和计算机虚拟仪表进行数据采集,可实现进行手动试验或计算机全自动实验。
    4、采用弹性加载系统,能有效减小加载力的波动,使机械运行平稳、测试数据稳定。
    5、计算机测试分析软件功能强大,可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
    三、技术参数:
    1、直流电动机功率:355W
    2、测力传感器(负载):量程:980N 精度:0.05%
    3、测力传感器(摩擦力):量程:980N 精度:0.05%
    4、压力传感器(油膜压力):量程:0.6MPa 精度:0.3%
    5、数显千分表:0-10mm
    6、实验轴瓦:内直径d=65mm 有效长度B=167mm 光泽度▽7(1.6 )材料ZQSn6-6-3 测力杆上测力点与轴承中心距离L=120mm
    7、外形尺寸:510×540×110mm
    8、实验台重量:50kg
