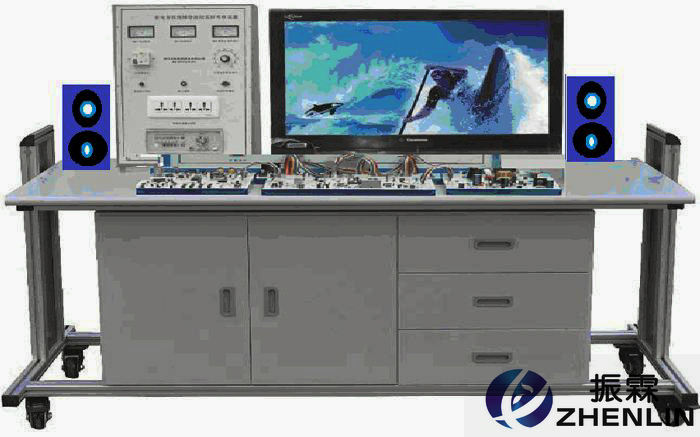

  • ZL-JD08型音视频维修技能实训台


  •   音视频维修技能实训台是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》,按照职业教育的教学和实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等专业课程的实训教学。


    一、音视频维修技能实训台的特点:
      电子科技的发展,精密的液晶电视主板、元器件用放大镜也难易看清、阻碍了教师、学生及电子爱好者对电路的分析研究、维修实训等重重困难,为此我对液晶电视主板进行解剖分析研究从而研发出一款将精密主板线路板放大、全方位解剖设计每元器件独立清楚的展示在眼前、模块式组合、元件直观、贴片插件通用、焊接调试便利、为实验实训考核提供舒适的产品、解决了长期以来困扰教学的难题填补了产品的空白。

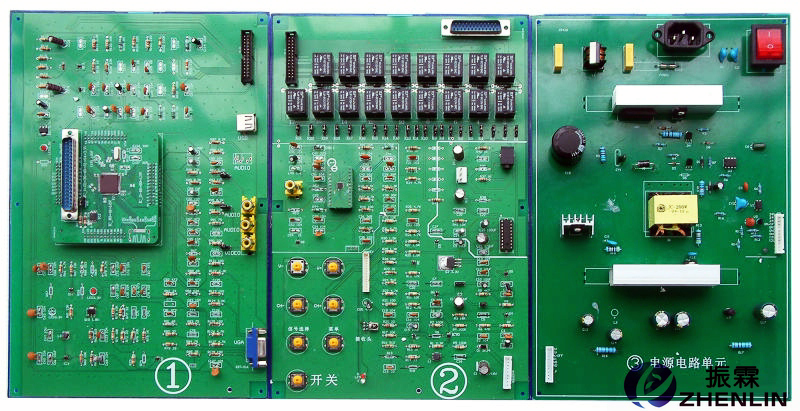

    (解剖后实验电路板图片)
    二、音视频维修技能实训台的技术参数及配置:
    1、彩色信号发生器:
    1)、彩色电视信号发生器:采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确(图形、采样率高,色彩准确、图形选择有16频道 电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过 按键直接选择(输出信号:有视频、伴音(中频6.5M)、射频输出接口) 信号制式:PAL-D/K。
    2)、显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅  ,12级阶梯 ,  十字中心及显示幅值  , 四阶棋盘 , 彩色棋盘.
    2、考核实训模块:元器件排列有序清楚直观、实验实训考核便捷、维修方便 可完成:
    1)、液晶电视工作原理的实验
    2)、整机各电路进行实训
    3)、考核故障点17个手动考核故障点、智能考核器故障设置开关有24个故障点
    4)、设置有示波器信号测试方便、设有测试针测试点(选配:配置上网络虚拟器,参数如下:)
    A、终端部分采用7寸彩色触摸屏(装学生实验屏上)同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
    B、参数:
       1)、双踪存贮示波器,多种同步方式,存贮深度可编程;
        通道数:2路    带宽:20MHZ     分辨率:8位   电压范围:-10~+10V
        存贮深度:64K
        2)、频谱分折仪;
        3)、数字三用表,可测电阻、电流、电压等;
        数字IO口 通道数:8路IO 输入电平:TTL 输出电平:TTL
        电流驱动:20mA/通道
    3、液晶电视机屏32寸:对比度:400:1; 分辨率:1920×1080;反应时间:<16 ms;屏幕亮度:500cd/㎡;视角:178度;制式:NTSC/PAL/SECAM;信号输入:射频48MHz-470MHz;
    4、(1)号实训模块(总线控制、音频处理、功能切换、屏驱动数据信号)电脑接口、音视频输入接口、UBS插口、高清接口等功能、实训模块尺寸300mmx200塑料盒封装,方便学生直观察看电路原理。
    5、(2)号实训模块:待机开机电源控制、伴音电路、高频头电路,实训模块尺寸300mmx200塑料盒封装,方便学生直观察看电路原理。
    6、(3)号实训模块:稳压电源电路,实训模块尺寸300mmx200塑料盒封装,方便学生直观察看电路原理。
    7、实训考核装置参数:
    实训台 铁质型材框架铁质双层亚光密纹喷塑结构,高密度耐磨桌面板。、交流电源:220V 50Hz(带有过流保护)、设有两个大抽屉,丙=两个柜子用于存放工具,铁质双层亚光密纹喷塑蓝白色结构。
    1)、输入电源:单相三线制AC220V±10% 50HZ
    2)、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
    3)、整机容量:<300VA
    4)、安全保护:动作电流≤30mA、动作时间≤0.1s
    5)、外形尺寸:1500×680×1450mm
    8.使用说明书:提供液晶电视详细工作原理图、电路图与实训装置一一对。
    三、音视频维修技能实训台的实验考核项目:
    1、整机不工作整流桥故障实训考核
    2、整流滤波450V电路故障考核
    3、电源光耦电路实训考核
    4、电源滤波电路故障实训考核
    5、无12V整机不工作故障实训考核
    6、背光源故障实训考核
    7、侍机5V稳压电路故障实训考核
    8、待机3.3V稳压电路故障实训考核
    9、CPU核电源1.2V电路故障实训考核
    10、CPU供电电路1.8V故障实训考核
    11、CPU振荡电路故障实训考核
    12、储存器电路故障实训考核(1)
    13、储存器电路故障实训考核(2)
    14、视频输入电路故障实训考核
    15、音频输入电路故障实训考核
    16、USB电路故障实训考核
    17、静音电路故障实训考核
    18、高频头电路故障实训考核(1)
    19、高频头电路故障实训考核(2)
    20、高频头供电故障实训考核
    21、高频头电容漏电实训考核
    22、高频头集成损坏故障实训考核
    23、遥控接收电路故障实训考核
    24、按键电路故障实训考核
    25、伴音电路故障实训考核(1)
    26、音量控制电路故障实训考核
    27、伴音电路集成损坏实训考核
    28、伴音供电路故障实训考核
    29、扬声器输出电路实训考核
    30、背光源亮有声无图实训考核
    四、音视频维修技能实训台的配置(每台配置):

    序号 名称 单位 数量 备注
    1 实训台 1
    2 电烙铁 1
    3 数字万用表 1
    4 真空吸附笔 1
    5 连接测试线 1
    6 实训指导书 1
    7 总线控制、音频处理、功能切换、屏驱动数据信号实验板 1
    300mmx200
    8 待机开机电源控制、伴音电路、高频头电路,实训模块 1 300mmx200
    9 稳压电源电路,实训板 1 300mmx200
    10 电源线 1
    11 装置连接线 3
    12 学生凳子 2
    13 详细的电路板线路图 1
    14 指导书 1

     ————————————————————————————————————————————————————
