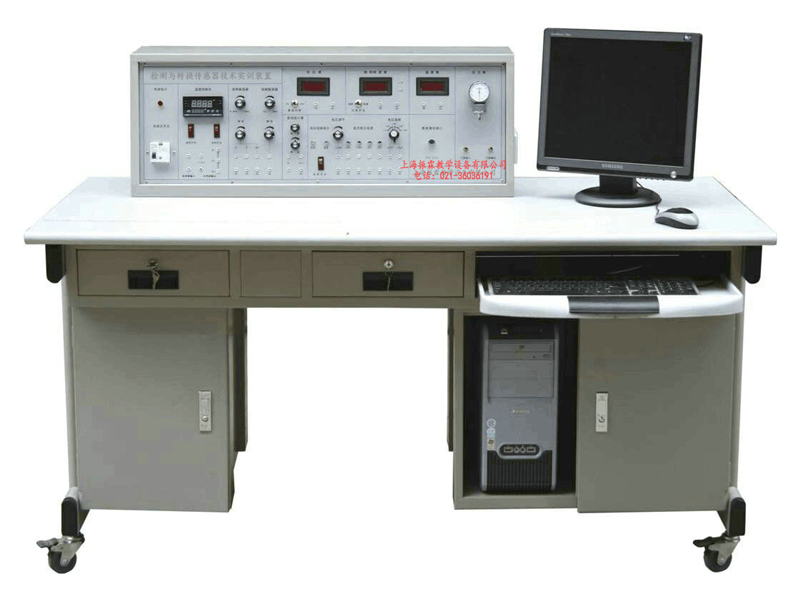

  • ZLCG-621B型检测与转换传感器技术实验装置(26种传感器)


  • 一、检测与转换传感器技术实验装置的概述:
       ZLCG-621B型检测与转换传感器技术实验装置(26种传感器)是我公司公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用""自动检测技术""工业自动化仪表与控制""非电量电测技术""传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备

    二、技术参数:

    1、输入电源:AC220V±5%  50±1Hz

    2、额定电流:≤5A

    3、直流电源:±5V   ±15V

    4、稳压系数:±1%

    5、电压纹波:10mV

    6、非线性误差:5%

    7、测量精度:1%

    8、功    耗:100VA

    9、输出电流:1A

    10、相对温度:-5℃~40

    11、相对湿度:<85%25℃)

    12、实验台规格外形尺寸:1600×700×1100mm

    三、主控台功能:

    1、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。

    2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p10V,最大输出电流0.5A

    3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可

    调,最大输出电流:0.5A(有效值0.4KHz)。

    4差动放大器通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直

    流放大器。

    5、数字式电压表:三位半显示,量程±2V±20V,输入阻抗100KΩ,精度1%

    6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min

    7、温度表:0-150℃度,精度1%

    8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。

    9、机械式压力表:0-40Kpa,精度2%

    10、手动气压源:0-40Kpa

    三源部分:

    1、加热源:16V交流电源加热,温度控制范围0~150℃。

    2、转动源:0-12V直流电源驱动,转速可调范围0~2400/分。

    3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。

    数据采集卡及处理软件:

        数据采集采用ARM系统,上位机三大数据传输方式:USB,WIFI,以太网。模式可使用上位机软件相互切换。Usb为有线近程接入方式,wifi及以太网可通过上位机远程配置和接入,内置出厂设置按钮。数据采集方式为单步采集及连续采集方式,分辨率由1/4096,采样周期1K,采样速度可选择,软件可配置。量程自动切换。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

    四、传感器种类及技术指标(参考值)

    序号

    1

    电阻霍尔式传感器模块

    电阻式传感器

    ± 2mm

    ± 1.5%

    2

    霍尔式传感器

    2mm

    0.1%

    3

    电容式传感器模块

    电容式传感器

    ± 5mm

    ± 1.3%

    4

    电感式传感器模块

    电感式传感器

    ± 5mm

    ± 3%

    5

    光电式传感器模块

    光电式传感器

    0-2400/

    1.5%

    6

    涡流式传感器模块

    涡流式传感器

    1mm

    ± 3%

    7

    温度式传感器模块

    温度式传感器

    0-100

    ± 2%

    8



    磁电式传感器



    0 .5V/m

    9

    压电式加速度传感器模块

    压电式加速度传器

    1-30Hz

    ± 2%/s

    10

    光纤式传感器模块

    光纤式传感器

    1.5mm

    ± 1.5%

    11

    压力传感器模块

    压力传感器

    0-50kpa

    ± 2%

    12

    超声波传感器模块

    超声波传感器

    20-60cm

    1cm

    13



    MQ3气敏传感器

    50-200ppm



    14

    湿敏传感器模块

    湿敏传感器

    10-95%RH

    ± 5%

    15



    霍尔式测速传感器

    0-2400/

    ± 1.5%

    16



    涡流测速传感器

    0-2400/

    1.5%

    17



    磁电测转速传感器

    0-2400/

    1.5%

    18



    转速传感器

    0-2400/

    1.5%

    19

    热电偶、热电阻传感器

           模 块

    K 型热电偶传感器

    0-100

    ± 3%

    20

    E型热电偶传感器

    0-100

    ± 3%

    21

    Pt100电阻传感器

    0-100

    ± 3%

    22

    Cu50铜电阻传感器

    0-100

    ± 3%

    23

    移相器、相敏检波器模块







    24

    热释电红外传感器模块

    热释电红外传感器



    3200V/W

    25

    PN结、正与负温热敏电阻

          传感器模块

    PN结温度传感器

    0-100

    ± 3%

    26

    正温热敏电阻传感器

    0-100

    ± 3%

    27

    负温热敏电阻传感器

    0-100

    ± 3%

    五、传感器特点

    1.  传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。

    2.  每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。

    3.  传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。

    4.  本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。

    5.  学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。

    六、传感器实验内容如下:                     *为思考实验



    实验一

    电阻式传感器的单臂电桥性能实验



    实验二

    电阻式传感器的半桥性能实验



    实验三

    电阻式传感器的全桥性能实验



    实验四

    电阻式传感器的单臂、半桥和全桥的比较实验



    实验五

    电阻式传感器的振动实验*



    实验六

    电阻式传感器的电子秤实验*



    实验七

    变面积式电容传感器特性实验



    实验八

    差动式电容传感器特性实验



    实验九

    电容传感器的振动实验*



    实验十

    电容传感器的电子秤实验*



    实验十一

    差动变压器的特性实验



    实验十二

    自感式差动变压器的特性实验



    实验十三

    差动变压器的性能实验



    实验十四

    激励频率对差动变压器特性的影响



    实验十五

    差动变压器的振动实验*



    实验十六

    差动变压器的电子秤实验*



    实验十七

    光电式传感器的转速测量实验



    实验十八

    光电式传感器的旋转方向测量实验



    实验十九

    接近式霍尔传感器实验



    实验二十

    霍尔传感器的转速测量实验



    实验二十一

    霍尔传感器的振动测量实验



    实验二十二

    涡流传感器的位移特性实验



    实验二十三

    被测体材质对涡流传感器特性的影响实验



    实验二十四

    涡流式传感器的振动实验



    实验二十五

    涡流式传感器的转速测量实验



    实验二十六

    温度传感器及温度控制实验(AD590



    实验二十七

    K型热电偶的温度控制实验



    实验二十八

    热电偶冷端温度补偿实验*



    实验二十九

    E型热电偶的温度控制实验



    实验三十

    Pt100铂电阻的温度控制实验



    实验三十一

    Cu50铜电阻的温度控制实验



    实验三十二

    磁电式传感器的特性实验



    实验三十三

    磁电式传感器的转速测量实验



    实验三十四

    磁电式传感器的应用实验*



    实验三十五

    压电加速度式传感器的特性实验



    实验三十六

    光纤传感器的位移特性实验



    实验三十七

    光纤传感器的振动实验



    实验三十八

    光纤传感器的转速测量实验



    实验三十九

    压阻式压力传感器的特性实验



    实验四十

    压阻式压力传感器的差压测量实验*



    实验四十一

    超声波传感器的位移特性实验



    实验四十二

    超声波传感器的应用实验



    实验四十三

    气敏传感器的原理实验



    实验四十四

    湿度式传感器原理实验



    实验四十五

    气体流量的测定*



    实验四十六

    移相器实验



    实验四十七

    相敏检波器实验



    实验四十八

    低通滤波器实验



    实验四十九

    热释电红外传感器实验



    实验五十

    PN结温度传感器测温控制实验



    实验五十一

    正温热敏电阻温度特性实验



    实验五十二

    负温热敏电阻温度特性实验


    ————————————————————————————————————————————————————
