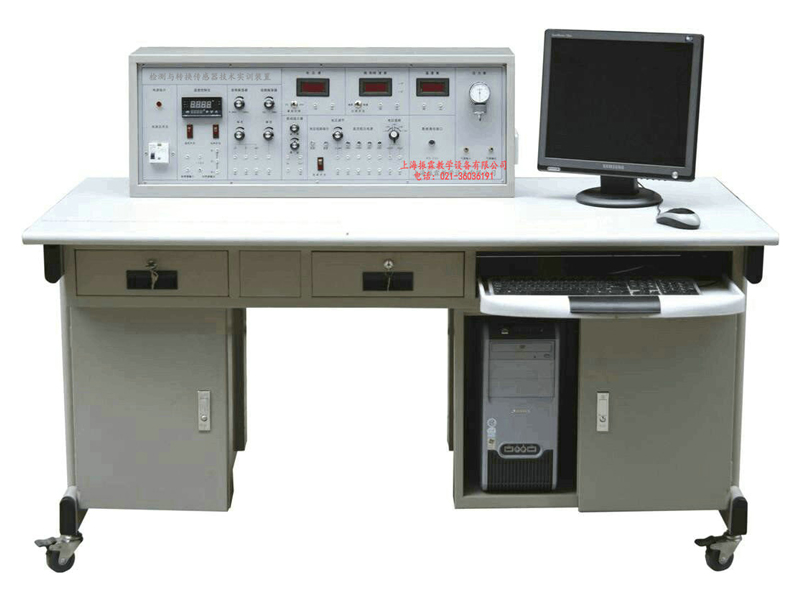

  • ZLCG-621型增强型检测与转换传感器技术实验装置(27种传感器)



  • 一、增强型检测与转换传感器技术实验装置的概述:
      ZLCG-621增强型检测与转换传感器技术实验装置(27种传感器)是我公司公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备
    1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
    2、每种传感器每个独立,传感器上配有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
    3、每种传感器转换电路板,配个铁盒,每个铁盒装上转换原理图与接线口,学生做实验快捷方便、耐用。本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
    实验台显示仪表要求:
    1、数字式电压表:3位半显示,量程±2V、±20V,输入阻抗100KΩ,精度2%。
    2、数字式频率/转速表:由四位数码管,2只发光管及频率/转速开关组成,频率表量程2K2-500KHz,输入阻抗100KΩ,精度1%。
    发光管不亮×106,下发光管亮×103,上发光管亮×106。
    振荡器要求:
    1、低频振荡器:1-30Hz输出连续可调,Vp-p值20V,最大输出电流0.5A。
    2、转速传感器:与涡流、磁电、霍尔、光纤传感器配合进行测速实验。
    3、音频信号发生器:
    输出频率范围:0.4kHz~10Khz(连续可调)
    输出电压范围:0VP-P~10VP-(连续可调)(1kHz)
    最大输出电流:0.2A(有效值)(0.4kHz)
    4、电源四组直流稳压电源:±15V、±5V、2~24V可调,有断电保护功能。
    数据采集卡及处理软件:
    数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
    二、
    增强型检测与转换传感器技术实验装置的主要技术参数:
    输入电源 AC220V   50Hz 直流电源 ±5V  ±15V
    稳压系数 ±1% 电压纹波 ≤10mV
    非线性误差 ≤5% 测量精度 ≤1%
    功耗 100VA 输出电流 1A
    三、增强型检测与转换传感器技术实验装置的传感器配备清单
    序号 器件名称 单位 数量 序号 器件名称 单位 数量
    1 电阻式霍尔式传感器转换电路 1 28 超声波传感器 1
    2 电容式传感器转换电路 1 29 气敏传感器 1
    3 电感式传感器转换电路 1 30 湿敏传感器 1
    4 光电式传感器转换电路 1 31 霍尔式转速传感器 1
    5 涡流式传感器转换电路 1 32 转速传感器 1
    6 温度式传感器转换电路 1 33 K型热电偶传感器 2
    7 压电加速度式传感器转换电路 1 34 E型热电偶传感器 1
    8 光纤式传感器转换电路 1 35 Pt100铂电阻传感器 1
    9 压力传感器转换电路 1 36 Cu50铜电阻传感器 1
    10 超声波传感器转换电路 1 37 热释电红外传感器 1
    11 热电偶热电阻传感器转换电路 1 38 加热温度室 1
    12 湿敏传感器转换电路 1 39 学生凳 2
    13 热释电红外传感器转换电路 1 40 实验台 1
    14 移相器相敏检波器 1 41 位移台架 1
    15 电阻式传感器 1 42 光纤位移台架 1
    16 电容式传感器 1 43 测微器 1
    17 霍尔式传感器 1 44 压力表 1
    18 电感式传感器 1 45 橡皮气囊 1
    19 光电式传感器 1 46 三通管 1
    20 涡流式传感器 1 47 铁片、铜片、铝片各一 3
    21 涡流测速传感器 1 48 温度计0-100℃ 1
    22 温度式传感器 1 49 Φ8×4磁钢 1
    23 磁电式传感器 1 50 超声波反射挡板 1
    24 磁电测速传感器 1 51 说明书实验指导书 1
    25 压电加速度式传感器 1 52 连接导线 25
    26 光纤式传感器 1 53 微机连接线 1
    27 压力传感器 1 54 数据采集处理软件 1
    27种传感器实验内容如下:        带*为实验为思考实验
      实验一 电阻式传感器的单臂电桥性能实验
      实验二 电阻式传感器的半桥性能实验
      实验三 电阻式传感器的全桥性能实验
      实验四 电阻式传感器的单臂、半桥和全桥的比较实验
      实验五 电阻式传感器的振动实验*
      实验六 电阻式传感器的电子秤实验*
      实验七 变面积式电容传感器特性实验
      实验八 差动式电容传感器特性实验
      实验九 电容传感器的振动实验*
      实验十 电容传感器的电子秤实验*
      实验十一 差动变压器的特性实验
      实验十二 自感式差动变压器的特性实验
      实验十三 差动变压器的振动实验*
      实验十四 差动变压器的电子秤实验*
      实验十五 光电式传感器的转速测量实验
      实验十六 光电式传感器的旋转方向测量实验
      实验十七 接近式霍尔传感器实验
      实验十八 霍尔传感器的转速测量实验
      实验十九 涡流传感器的位移特性实验
      实验二十 被测体材质对涡流传感器特性的影响实验
      实验二十一 涡流式传感器的振动实验*
      实验二十二 涡流式传感器的转速测量实验
      实验二十三 温度传感器及温度控制实验(AD590)
      实验二十四 磁电式传感器的特性实验
      实验二十五 磁电式传感器的转速测量实验
      实验二十六 磁电式传感器的应用实验*
      实验二十七 压电加速度式传感器的特性实验
      实验二十八 光纤传感器的位移特性实验
      实验二十九 光纤传感器的振动实验
      实验三十 光纤传感器的转速测量实验
      实验三十一 压阻式压力传感器的特性实验
      实验三十二 压阻式压力传感器的差压测量实验*
      实验三十三 超声波传感器的位移特性实验
      实验三十四 超声波传感器的应用实验*
      实验三十五 气敏传感器的原理实验
      实验三十六 湿度式传感器原理实验
      实验三十七 K型热电偶的温度控制实验
      实验三十八 E型热电阻的温度控制实验
      实验三十九 铂热电阻的温度控制实验
      实验四十 铜热电阻的温度控制实验
      实验四十一 热释电红外传感器实验
      实验四十二 移相器实验
      实验四十三 相敏检波实验
    增强型:
      实验四十四 PSD位置传感器测定位置实验
      实验四十五 PSD位置传感器微振动测量实验
      实验四十六 PSD位置传感器用于自动定位系统
      实验四十七 热电偶冷端温度补偿实验 *
      实验四十八 气体流量测定 *
      实验四十九 扭矩传感器的性能实验
      实验五十 扭矩传感器的不同形式 *
      实验五十一 光栅传感器莫尔条纹与相距关系实验
      实验五十二 光栅传感器莫尔条纹的细分、计数实验
      实验五十三 CCD图象传感器线(圆)径测量实验
      实验五十四 光学系统对CCD测径系统的影响
      实验五十五 硅光电池光电特性实验
