  • ZLCG-601型检测与转换技术实训装置(32种传感器)


  • 一、检测与转换技术实训装置(32种传感器)的概述:
      ZLCG-601检测与转换技术实训装置(32种传感器)是适应不同类别,不同层次的专业要,最新推出的模块化的新产品。该设备主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。(电脑自备),该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
    二、
    检测与转换技术实训装置(32种传感器)的技术参数:
    1、输入电源:AC220V±5%  50±1Hz
    2、额定电流:≤5A
    3、直流电源:±5V   ±15V
    4、稳压系数:±1%
    5、电压纹波:≤10mV
    6、非线性误差:≤5%
    7、测量精度:≤1%
    8、功  耗:100VA
    9、输出电流:1A
    10、相对温度:-5℃~40℃
    11、相对湿度:<85%(25℃)
    12、实验台规格外形尺寸:1600×750×1100mm
    三、
    检测与转换技术实训装置(32种传感器)的主要结构:
      该设备由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
    1、实验桌:规格1500×700×780mm,实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。实验桌面板采用密度板,防火板粘面后成形制作。实验台规格:920×280×340mm。
    2、传感器:传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器,透明直观。
    3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口,学生做实验时快捷方便,有助于学生增加感性认识、提高实验效果,而且老师可以带到课堂上讲课用。
    4、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
    5、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
    四、
    检测与转换技术实训装置(32种传感器)的主控台功能:
    1、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。
    2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
    3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)。
    4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
    5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
    6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
    7、温度表:0-150℃度,精度1%。
    8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
    9、机械式压力表:0-40Kpa,精度2%。
    10、手动气压源:0-40Kpa。
    三源部分:
    1、加热源:16V交流电源加热,温度控制范围0~150℃。
    2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
    3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。
    数据采集卡及处理软件:
      数据采集工作12位AD转换、RS232、USB接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
    五、
    检测与转换技术实训装置(32种传感器)的传感器种类及技术指标:(参考值)
    序号 实 验 模 块 传 感 器 名 称 量 程 精 度
    1 电阻霍尔式传感器模块 电阻式传感器 ±2mm ±1.5%
    2 霍尔式传感器 ≥2mm 0.1%
    3 电容式传感器模块 电容式传感器 ±5mm ±1.3%
    4 电感式传感器模块 电感式传感器 ±5mm ±3%
    5 光电式传感器模块 光电式传感器 0-2400转/分 ≤1.5%
    6 涡流式传感器模块 涡流式传感器 ≥1mm ±3%
    7 温度式传感器模块 温度式传感器 0-100℃ ±2%
    8   磁电式传感器   0.5V/m
    9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ±2%/s
    10 光纤式传感器模块 光纤式传感器 ≥1.5mm ±1.5%
    11 压力传感器模块 压力传感器 0-50kpa ±2%
    12 超声波传感器模块 超声波传感器 20-60cm 1cm
    13   MQ3气敏传感器 50-200ppm
    14 湿敏传感器模块 湿敏传感器 10-95%RH ±5%
    15   霍尔式测速传感器 0-2400转/分 ±1.5%
    16   涡流测速传感器 0-2400转/分 ≤1.5%
    17   磁电测转速传感器 0-2400转/分 ≤1.5%
    18   转速传感器 0-2400转/分 ≤1.5%
    19 热电偶、热电阻传感器模块 K 型热电偶传感器 0-100℃ ±3%
    20 E型热电偶传感器 0-100℃ ±3%
    21 Pt100铂电阻传感器 0-100℃ ±3%
    22 Cu50铜电阻传感器 0-100℃ ±3%
    23 移相器、相敏检波器模块
    24 热释电红外传感器模块 热释电红外传感器   3200V/W
    25 硅光电池传感器模块 硅光电池传感器   0.35A/W
    26 集成温度传感器模块LM35 集成温度传感器LM35 0-100℃ ±2%
    27 PN结、正与负温热敏电阻传感器模块 PN结温度传感器 0-100℃ ±3%
    28 正温热敏电阻传感器 0-100℃ ±3%
    29 负温热敏电阻传感器 0-100℃ ±3%
    30 光敏二极管、光敏三极管
    与光敏电阻传感器模块
    光敏二极管传感器 随光照度变化 ±3%
    31 光敏三极管传感器 随光照度变化 ±3%
    32 光敏电阻传感器 电阻随光变化 ±3%
    六、检测与转换技术实训装置(32种传感器)的传感器实验内容如下:带*实验为思考实验
    实验一 电阻式传感器的单臂电桥性能实验
    实验二 电阻式传感器的半桥性能实验
    实验三 电阻式传感器的全桥性能实验
    实验四 电阻式传感器的单臂、半桥和全桥的比较实验
    实验五 电阻式传感器的振动实验*
    实验六 电阻式传感器的电子秤实验*
    实验七 变面积式电容传感器特性实验
    实验八 差动式电容传感器特性实验
    实验九 电容传感器的振动实验*
    实验十 电容传感器的电子秤实验*
    实验十一 差动变压器的特性实验
    实验十二 自感式差动变压器的特性实验
    实验十三 差动变压器的性能实验
    实验十四 激励频率对差动变压器特性的影响
    实验十五 差动变压器的振动实验*
    实验十六 差动变压器的电子秤实验*
    实验十七 光电式传感器的转速测量实验
    实验十八 光电式传感器的旋转方向测量实验
    实验十九 接近式霍尔传感器实验
    实验二十 霍尔传感器的转速测量实验
    实验二十一 霍尔传感器的振动测量实验
    实验二十二 涡流传感器的位移特性实验
    实验二十三 被测体材质对涡流传感器特性的影响实验
    实验二十四 涡流式传感器的振动实验
    实验二十五 涡流式传感器的转速测量实验
    实验二十六 温度传感器及温度控制实验(AD590)
    实验二十七 K型热电偶的温度控制实验
    实验二十八 热电偶冷端温度补偿实验*
    实验二十九 E型热电偶的温度控制实验
    实验三十 Pt100铂电阻的温度控制实验
    实验三十一 Cu50铜电阻的温度控制实验
    实验三十二 磁电式传感器的特性实验
    实验三十三 磁电式传感器的转速测量实验
    实验三十四 磁电式传感器的应用实验*
    实验三十五 压电加速度式传感器的特性实验
    实验三十六 光纤传感器的位移特性实验
    实验三十七 光纤传感器的振动实验
    实验三十八 光纤传感器的转速测量实验
    实验三十九 压阻式压力传感器的特性实验
    实验四十 压阻式压力传感器的差压测量实验*
    实验四十一 超声波传感器的位移特性实验
    实验四十二 超声波传感器的应用实验
    实验四十三 气敏传感器的原理实验
    实验四十四 湿度式传感器原理实验
    实验四十五 气体流量的测定*
    实验四十六 移相器实验
    实验四十七 相敏检波器实验
    实验四十八 低通滤波器实验
    实验四十九 热释电红外传感器实验
    实验五十 硅光电池光电特性实验
    实验五十一 集成温度传感器LM35温度特性实验
    实验五十二 集成温度传感器LM35测温实验
    实验五十三 PN结温度传感器测温控制实验
    实验五十四 正温热敏电阻温度特性实验
    实验五十五 负温热敏电阻温度特性实验
    实验五十六 光敏二极管特性实验
    实验五十七 光敏三极管特性实验
    实验五十八 光敏电阻特性实验
    实验五十九 光敏电阻应用实验

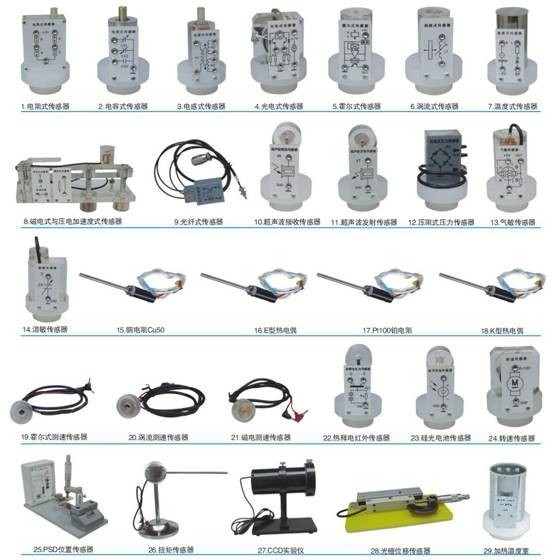

    七、检测与转换技术实训装置(32种传感器)的元器件透明模型:

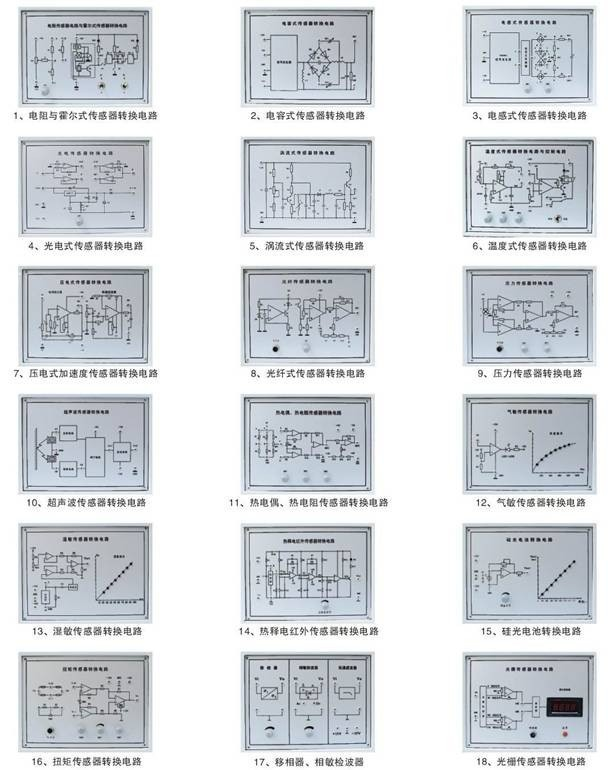

    实验模块:

    八、
    检测与转换技术实训装置(32种传感器)的传感器配置清单:
    序号 器 件 名 称 单位 数量
    1 实训台 1
    2 实训桌 1
    3 升降圆凳 2
    4 电阻式霍尔式传感器转换电路 1
    5 电容式传感器转换电路 1
    6 电感式传感器转换电路 1
    7 光电式传感器转换电路 1
    8 涡流式传感器转换电路 1
    9 温度式传感器转换电路 1
    10 压电加速度式传感器转换电路 1
    11 光纤式传感器转换电路 1
    12 压力传感器转换电路 1
    13 超声波传感器转换电路 1
    14 热电偶、热电阻传感器转换电路 1
    15 湿敏传感器转换电路 1
    16 热释电红外传感器转换电路 1
    17 移相器、相敏检波器、低通滤波器电路 1
    18 硅光电池传感器模块 1
    19 集成温度传感器模块LM35 1
    20 PN结与正、负温热敏电阻传感器模块 1
    21 光敏二极管、光敏三极管 与光敏电阻传感器模块 1
    22 电阻式传感器 1
    23 电容式传感器 1
    24 霍尔式传感器 1
    25 电感式传感器 1
    26 光电式传感器 1
    27 涡流式传感器 1
    28 涡流测速传感器 1
    29 温度式传感器 1
    30 磁电式传感器 1
    31 磁电测速传感器 1
    32 压电加速度式传感器 1
    33 光纤式传感器 1
    34 压力传感器 1
    35 超声波传感器 2
    36 气敏传感器 1
    37 湿敏传感器 1
    38 霍尔式转速传感器 1
    39 转速传感器 1
    40 K型热电偶传感器 2
    41 E型热电偶传感器 1
    42 Pt100铂电阻传感器 1
    43 Cu50铜电阻传感器 1
    44 热释电红外传感器 1
    45 硅光电池传感器 1
    46 集成温度传感器LM35 1
    47 PN结温度传感器 1
    48 正温热敏电阻传感器 1
    49 负温热敏电阻传感器 1
    50 光敏二极管传感器 1
    51 光敏三极管传感器 1
    52 光敏电阻传感器 1
    53 加热温度室 1
    54 位移台架 1
    55 光纤位移台架 1
    56 照度头 1
    57 光源 1
    58 避光筒 1
    59 测微器 1
    60 压力表 1
    61 橡皮气囊 1
    62 三通管 1
    63 铁片、铜片、铝片各一片 3
    64 温度计0-100℃ 1
    65 Φ8×4磁钢 1
    66 超声波反射挡板 1
    67 传感器实验指导书 1
    68 实验连接导线 25
    69 数据采集连接线 1
    70 数据采集处理软件 1


    ————————————————————————————————————————————————————
