ZLDSA-302型冲压模具设计与制造陈列柜

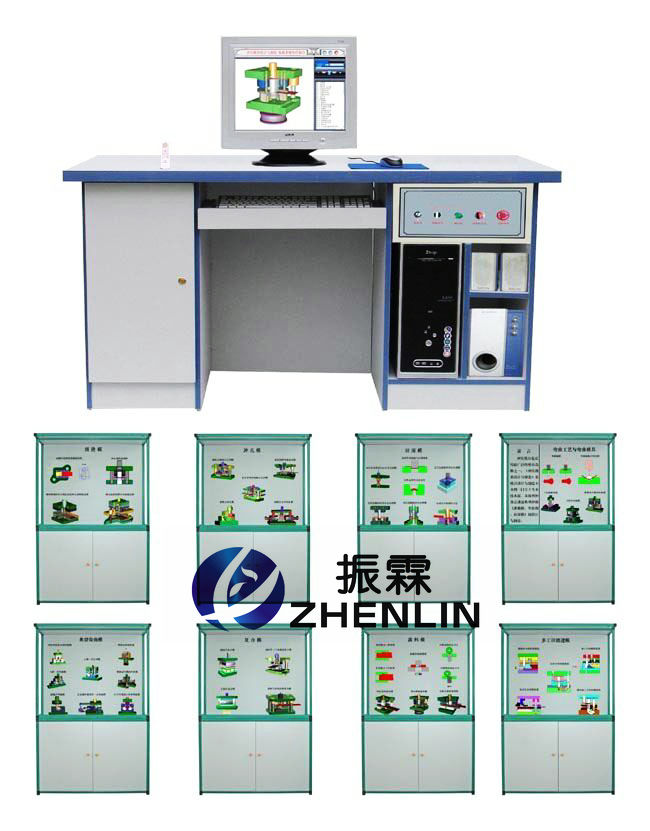

冲压模具设计与制造陈列柜是模具设计与制造专业的一门主干专业技术课。适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。采用多种素材和媒体手段,讲述典型冲模(冲裁模、弯曲模、拉深模)的设计与制造,适度介绍了多工位级进模设计与制造。冲压模具设计与制造陈列柜共分八个柜和一个电脑控制台,进行多媒体声控同步解说演示。柜内47件模型均采用动画图像由PC电脑软件控制顺序或任选播放演示冲压模具功能原理。
二、主要特点:
控制台配置:冲压模具动画仿真软件一套、硬件各一套;P4电脑主机1台,17寸显示器1台。
控制软件:采用陈列柜专用播放软件,实现声音、图像、模型同步讲解,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
控制方式:采用鼠标和遥控器控制。
外形尺寸:1250×430×1780mm,陈列柜上下柜整体采用彩色塑钢制作,造型美观,坚固耐用。
三、参考图:
序号与名称 陈列柜内容 规格 第一柜 弯曲工艺与弯曲模具 1、弯曲偏移;2、弯曲卸载后的回弹;3、V形件精弯模;4、Z形件弯曲模;5、带摆动凸模的弯曲模 所有模型均采用二维/三维动画图像配合陈列柜上的内容在电脑上演示各种模具的功能和原理(如模具开模、闭模、出制件的全过程)。同时配合声音解说,生动形象。 第二柜 典型弯曲模 1、自动推件圆形件一次弯曲模;2、小圆一次压弯模;3、小于90度的U形件弯曲模;4、两次弯曲复合模;5、滚轴式弯曲模;6、带摆块的弯曲模;7、带摆动凹模的弯曲模;8、大圆一次弯曲模 第三柜 冲孔模 1、斜楔式水平冲孔模;2、超短凸模的小孔冲模;3、全长导向结构的小孔冲模;4、悬臂式冲孔模;5、冲孔落料连续模 第四柜 复合模 1、倒装式复合模;2、落料与首次拉深复合模;3、同时冲三个垫圈的复合模;4、正装式复合模;5、冲孔落料复合模 第五柜 拉深模 1、拉伸扇形单元体变形;2、拉深件的起皱与拉裂现象;3、无压边圈装置以后各次拉深模;4、有压边圈装置首次拉深模;5、无压边圈装置首次拉深模;6、有压边圈装置以后各次拉深模;7、双动压力机刚性压边拉深模 第六柜 落料模 1、成形侧刃工作原理;2、矩形侧刃工作原理;3、冲裁件断面情况;4、导板式简单落料模;5、导柱式弹顶落料模;6、冲孔落料连续模;7、凸模铆接固定方式;8、凸模台阶固定方式 第七柜 级进模 1、侧刃定距的弹压导板级进模;2、双侧刃定距级进模的排样图;3、用挡料销和导正销的冲孔落料级进模;4、冲孔落料级进模 第八柜 多工位级进模 1、钩式自动送料装置;2、加工方向转换机构;3、杠杆方向转换机构;4、斜滑块方向转换机构;5、摆块方向转换机构
