  • ZLDSA-304型公差配合陈列柜



  • 一、概述:
      公差配合陈列柜是一项影响大、涉及面广的重要技术基础标准,它是实现零、部件互换必备条件,学好这门课程对掌握技术、指导生产,完成本职工工作有着重要意义。公差配合陈列柜模型采用进口有机板和硬聚氯制作而成,板面面板采用图表和文字说明直接制作在上面,工艺美观,使用公差配合陈列柜可提高教学效果,节约学时是一套现代化机械课程教学实用设备。本套陈列柜共分六个柜,有第一代和第二代两种形式。
    二、参考图:

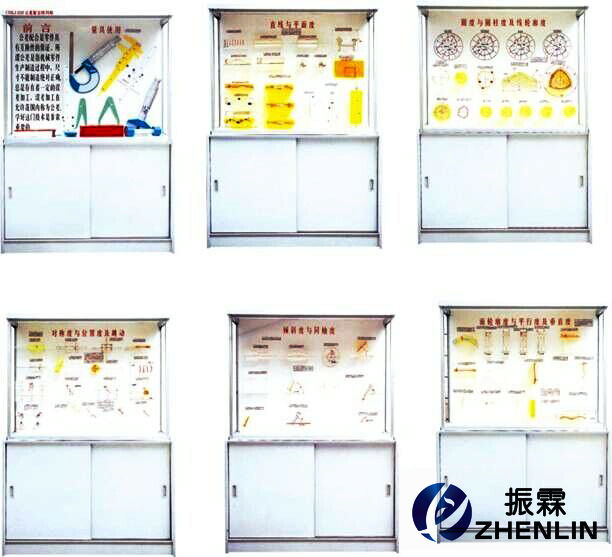

    铁质

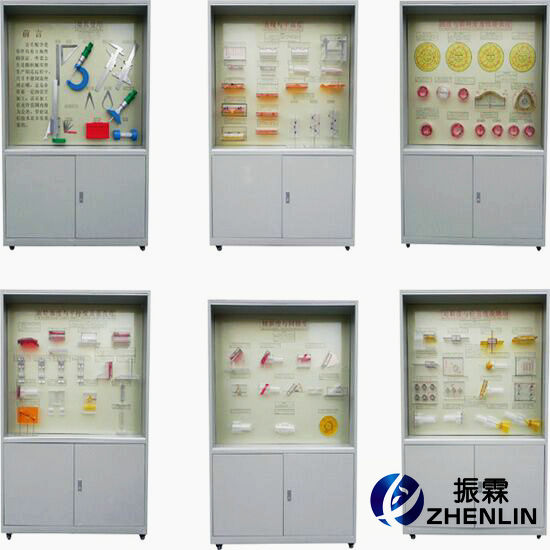

    铝木

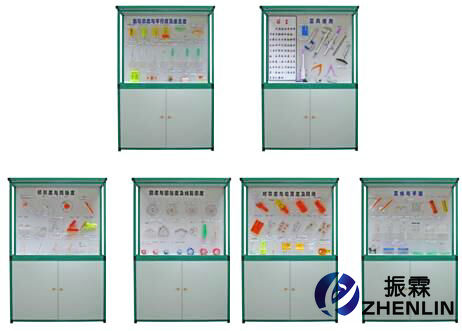

    木质
    三、各柜内容如下:
    序号与名称 陈 列 柜 内 容
    第一柜 量具使用 百分表、带测深杆游标卡尺、外径千分尺、深度游标卡尺、钢扁尺、外径卡尺、内径卡尺、塞规、环规、高度游标卡尺
    第二柜 直线与平面度 直线度(在任意方向上a)、直线度(在任意方向上b)、直线度(在给定平面内a) 直线度(在给定平面内b)、直线度(在给定平面内c)、直线度(在给定平面内d) 直线度(在给定方向上 1 )、直线度(在给定方向上 2 )、三点接触式、四点接触式、五点接触式、最小区域法三件、平面度a、平面度b、给定平面内的直线度误差 1、给定方向内的直线度误差 2
    第三柜 对称度与位置度及跳动 3 面的位置度、3 斜向圆跳动、径向圆跳动、复合位置度、端面全跳动、对称度( 4 面对线a)、对称度( 4 面对线b)、对称度( 1 面对面)、对称度( 2 线对面) 面的位置度误差、面对基准轴线(或中心线)的对称度、点的位置度误差判定、点的位置度(在任意方向)、线的位置度(在任意方向a)、线的位置度(在任意方向b)、线的位置度(互相垂直的两个方向)
    第四柜 圆度与圆柱度及线轮廓度 圆度a、圆度b、圆柱度、线轮廓度a、线轮廓度b、圆度误差判定a、圆度误差判定b、圆度误差判定d、圆度误差判定c、圆柱误差评定(三点接触式)、圆柱度误差评定(四点接触式)、圆柱度误差评定(五点接触式)、圆柱度误差评定(最小区域法)、轮廓度误差评定
    第五柜 倾斜度与同轴度 在给定方向上(线对线a)、在给定方向上(线对线b)、在给定方向上(线对线c) 、在给定方向上(面对面)、在给定方向上(面对线)、在任意方向上(线对面)、同轴度a、同轴度b、同轴度c、同轴度误差判定、线对基准平面的倾斜度误差、倾斜度误差判定、面对基准直线的倾斜度误差、线对基准直线的倾斜度误差a、线对基准直线的倾斜度误差b
    第六柜 面轮廓度与平行度及垂直度 在任意方向上(线对面)、互相垂直的两个方向(线对面)、一个方向(线对面)、一个方向(面对线)、一个方向(面对面)、面轮廓度、至少三点接触、至少二点接触、线对基准直线的平行度误差a、线对基准平面的垂直度误差b、面对基准直线的平行度误差、面对基准平面的平行度误差、面对基准平面的垂直度误差、一个方向面对面、一个方向(线对线d)、一个方向(面对线)、一个方向(线对线a)、一个方向(线对面)
