ZLCG-605检测与转换技术实训设备(26种传感器)
- 发布者：传感器实训设备 发表时间:2017-11-04
- 一、概述：

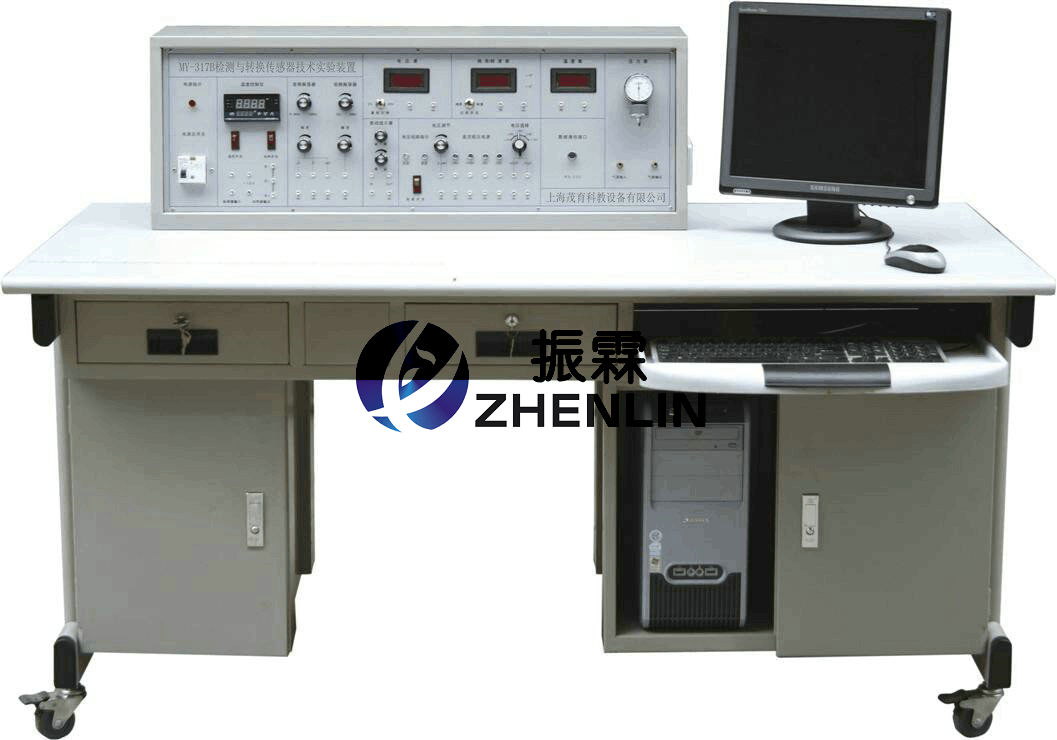

ZLCG-605 检测与转换技术实训设备(26种传感器)是我公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功 耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×750×1100mm
三、主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
四、传感器种类及技术指标：（参考值）

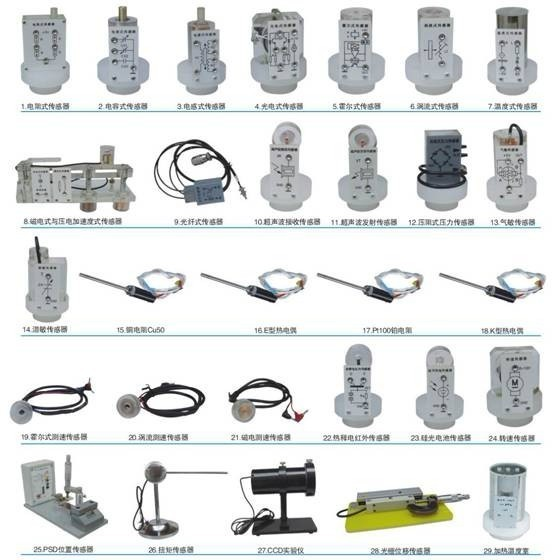

传感器特点：序号 实 验 模 块 传 感 器 名 称 量 程 精 度 1 电阻霍尔式传感器模块 电阻式传感器 ± 2mm ±1.5% 2 霍尔式传感器 ≥ 2mm 0.1% 3 电容式传感器模块 电容式传感器 ± 5mm ±1.3% 4 电感式传感器模块 电感式传感器 ± 5mm ±3% 5 光电式传感器模块 光电式传感器 0-2400转/分 ≤1.5% 6 涡流式传感器模块 涡流式传感器 ≥ 1mm ±3% 7 温度式传感器模块 温度式传感器 0-100℃ ±2% 8 磁电式传感器 0.5V/m 9 压电式加速度传感器模块 压电式加速度传器 1-30Hz ±2%/s 10 光纤式传感器模块 光纤式传感器 ≥1.5mm ±1.5% 11 压力传感器模块 压力传感器 0-50kpa ±2% 12 超声波传感器模块 超声波传感器 20-60cm 1cm 13 MQ3气敏传感器 50-200ppm 14 湿敏传感器模块 湿敏传感器 10-95%RH ±5% 15 霍尔式测速传感器 0-2400转/分 ±1.5% 16 涡流测速传感器 0-2400转/分 ≤1.5% 17 磁电测转速传感器 0-2400转/分 ≤1.5% 18 转速传感器 0-2400转/分 ≤1.5% 19 热电偶、热电阻传感器
模 块K 型热电偶传感器 0-100℃ ±3% 20 E型热电偶传感器 0-100℃ ±3% 21 Pt100铂电阻传感器 0-100℃ ±3% 22 Cu50铜电阻传感器 0-100℃ ±3% 23 移相器、相敏检波器模块 24 热释电红外传感器模块 热释电红外传感器 3200V/W 25 硅光电池传感器模块 硅光电池传感器 0.35A/W 26 集成温度传感器模块LM35 集成温度传感器LM35 0-100℃ ±2% 27 PN结温度传感器模块 PN结温度传感器 0-100℃ ±3%
1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、 每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。

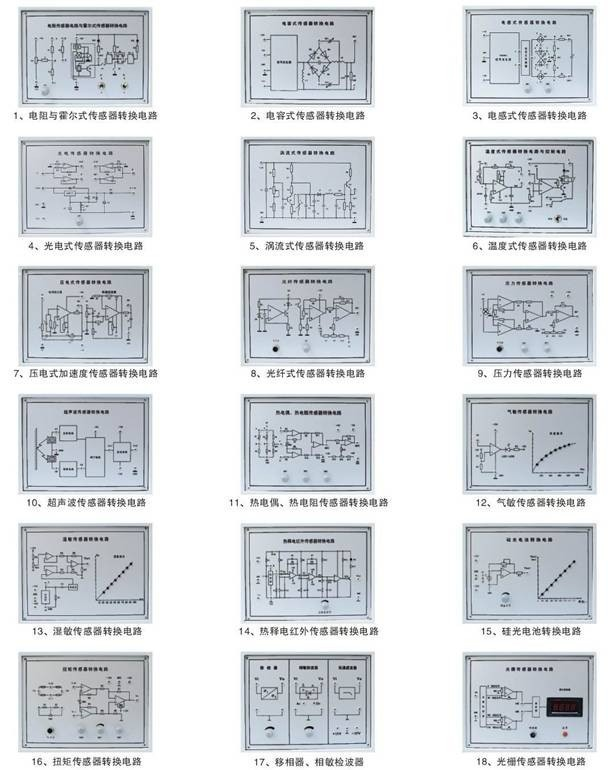

3、 传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、 本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、 学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
传感器实验内容如下： 带*为实验为思考实验
实验一 电阻式传感器的单臂电桥性能实验 实验二 电阻式传感器的半桥性能实验 实验三 电阻式传感器的全桥性能实验 实验四 电阻式传感器的单臂、半桥和全桥的比较实验 实验五 电阻式传感器的振动实验* 实验六 电阻式传感器的电子秤实验* 实验七 变面积式电容传感器特性实验 实验八 差动式电容传感器特性实验 实验九 电容传感器的振动实验* 实验十 电容传感器的电子秤实验* 实验十一 差动变压器的特性实验 实验十二 自感式差动变压器的特性实验 实验十三 差动变压器的性能实验 实验十四 激励频率对差动变压器特性的影响 实验十五 差动变压器的振动实验* 实验十六 差动变压器的电子秤实验* 实验十七 光电式传感器的转速测量实验 实验十八 光电式传感器的旋转方向测量实验 实验十九 接近式霍尔传感器实验 实验二十 霍尔传感器的转速测量实验 实验二十一 霍尔传感器的振动测量实验 实验二十二 涡流传感器的位移特性实验 实验二十三 被测体材质对涡流传感器特性的影响实验 实验二十四 涡流式传感器的振动实验 实验二十五 涡流式传感器的转速测量实验 实验二十六 温度传感器及温度控制实验（AD590） 实验二十七 K型热电偶的温度控制实验 实验二十八 热电偶冷端温度补偿实验* 实验二十九 E型热电偶的温度控制实验 实验三十 Pt100铂电阻的温度控制实验 实验三十一 Cu50铜电阻的温度控制实验 实验三十二 磁电式传感器的特性实验 实验三十三 磁电式传感器的转速测量实验 实验三十四 磁电式传感器的应用实验* 实验三十五 压电加速度式传感器的特性实验 实验三十六 光纤传感器的位移特性实验 实验三十七 光纤传感器的振动实验 实验三十八 光纤传感器的转速测量实验 实验三十九 压阻式压力传感器的特性实验 实验四十 压阻式压力传感器的差压测量实验* 实验四十一 超声波传感器的位移特性实验 实验四十二 超声波传感器的应用实验 实验四十三 气敏传感器的原理实验 实验四十四 湿度式传感器原理实验 实验四十五 气体流量的测定* 实验四十六 移相器实验 实验四十七 相敏检波器实验 实验四十八 低通滤波器实验 实验四十九 热释电红外传感器实验 实验五十 硅光电池光电特性实验 实验五十一 集成温度传感器LM35温度特性实验 实验五十二 集成温度传感器LM35测温实验 实验五十三 PN结温度传感器测温控制实验
传感器：
实验模块：
传感器配置清单：
序号 器 件 名 称 单位 数量 1 实训台 台 1 2 实训桌 张 1 3 升降圆凳 张 2 4 电阻式霍尔式传感器转换电路 块 1 5 电容式传感器转换电路 块 1 6 电感式传感器转换电路 块 1 7 光电式传感器转换电路 块 1 8 涡流式传感器转换电路 块 1 9 温度式传感器转换电路 块 1 10 压电加速度式传感器转换电路 块 1 11 光纤式传感器转换电路 块 1 12 压力传感器转换电路 块 1 13 超声波传感器转换电路 块 1 14 热电偶、热电阻传感器转换电路 块 1 15 湿敏传感器转换电路 块 1 16 热释电红外传感器转换电路 块 1 17 移相器、相敏检波器、低通滤波器电路 块 1 18 硅光电池传感器模块 块 1 19 集成温度传感器模块LM35 块 1 20 PN结热敏电阻传感器模块 块 1 21 电阻式传感器 个 1 22 电容式传感器 个 1 23 霍尔式传感器 个 1 24 电感式传感器 个 1 25 光电式传感器 个 1 26 涡流式传感器 个 1 27 涡流测速传感器 个 1 28 温度式传感器 个 1 29 磁电式传感器 个 1 30 磁电测速传感器 个 1 31 压电加速度式传感器 个 1 32 光纤式传感器 个 1 33 压力传感器 个 1 34 超声波传感器 对 2 35 气敏传感器 个 1 36 湿敏传感器 个 1 37 霍尔式转速传感器 个 1 38 转速传感器 个 1 39 K型热电偶传感器 只 1 40 E型热电偶传感器 只 2 41 Pt100铂电阻传感器 只 1 42 Cu50铜电阻传感器 只 1 43 热释电红外传感器 个 1 44 硅光电池传感器 个 1 45 集成温度传感器LM35 只 1 46 PN结温度传感器 只 1 47 加热温度室 个 1 48 位移台架 套 1 49 光纤位移台架 个 1 50 测微器 把 1 51 压力表 只 1 52 橡皮气囊 个 1 53 三通管 条 1 54 铁片、铜片、铝片各一片 片 3 55 温度计0-100℃ 条 1 56 Φ8×4磁钢 粒 1 57 超声波反射挡板 块 1 58 传感器实验指导书 册 1 59 实验连接导线 条 1 60 数据采集连接线 条 1 61 数据采集处理软件 盘 1
