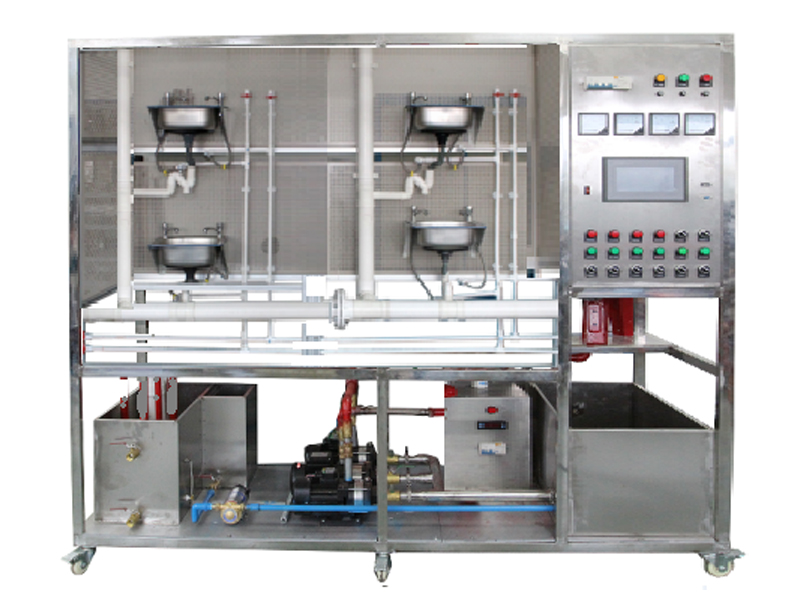

  • ZLIN-LY01型通用给排水系统


  •   通用给排水系统是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的,装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型,通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力,如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等;同时,可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
    给排水实训装置,通用给排水系统,智能楼宇实验设备--上海振霖教学设备有限公司

    一、通用给排水系统的系统功能:

      给排水对象模型整体采用不锈钢框架进行设计,主要给排水管道设备安装在钢架底座上、具备开放式的特点,由生活给水系统、热水给水系统、排水系统和控制系统四个部分组成。

      生活给水系统主要有给水箱、给水泵、稳压罐、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢管进行设计,可进行不锈钢管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能;通过脉冲式水表可以完成用水量的计量。

      热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。

      排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管,沉水湾,等进行设计,可进行UPVC管的切割、粘接、安装和通水试验操作,结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。

      给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器浮球式液位计、压力变送器、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。

    二、通过项目任务实施,可考察的职业能力:

      1.系统竣工图和控制电气原理图绘制

      2.管材加工和连接

      学习镀锌管、不锈钢管、PPR、UPVC管的切割、套丝、熔接、连接。

      3.配件和器件的安装

      完成生活给水系统、热水给水系统和排水系统中管路配件的安装;完成水泵、压力变送器、水表、浮球液位计、水龙头、生活水盆、淋浴器等水暖器件的安装。

      4.管道试压与通水试验

      5.电气设计、安装与接线

      水泵、配电柜、控制器、指令元件、操作元件的安装、接线

      6.控制程序设计与调试

      (1)变频控制程序设计与调试

      (2)抄表计费程序设计

      (3)生活水恒压设计

      (4)给排水监控程序设计

      (5)组态监控系统设计

    三、通用给排水系统的主要技术参数:

      1.工作电源:三相四线制AC380V±10% 50Hz;

      2.给排水模型外形尺寸:2.20m×0.79m×1.9m(长×宽×高);

      3.给排水模型主框架材料:304不锈钢;

      4.整机功耗:<4.5KVA;

      5.装置底部安装有带刹车脚轮,方便装置的移动和固定;

      6.安全保护措施:具有接地保护、漏电过载保护、误操作保护功能;安全性符合相关的国标标准,所有材质均符合环保标准。

      *7、实验室远程管理系统软件

      *1)该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。

      *2)该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。

      *3)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网,实现远程集中管理。

      *4)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

      建筑电气控制仿真软件

    四、通用给排水系统可以完成的实训项目:

      热水系统实训

      实训项目一:配件和器件的安装:完热水给水系统中管路配件的安装;温度的控制,热水管路的连接

      实训项目二:管材加工和连接:PPR、UPVC管的切割、套丝、熔接、连接。

      生活水系统实训

      实训项目一:配件和器件的安装:给水系统中管路配件的安装;

      实训项目二:压力变送器、水表、末端试水装置、水龙头、淋浴器等水暖器件的安装。

      排水系统实训

      实训项目一:排水管路结构安装

      实训项目二:系统原理认识与了解

      实训项目三:浮球液位计的安装

      电气软件实训项目

      实训项目一:系统竣工图和控制电气原理图绘制

      实训项目二:控制程序设计与调试:(变频控制程序;抄表计费程序;喷淋灭火控制程序;给排水监控程序;组态监控系统)

      实训项目三:管道试压与通水试验

      实训项目四:电气设计、安装与接线:水泵、配电柜、控制器、指令元件、操作元件的安装、接线。


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查通用给排水系统的货品外观,核实通用给排水系统的型号、数量及配件,拒收处于受损状态的通用给排水系统并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供通用给排水系统产品说明书内的质保条件和质保期,在质保范围内提供对通用给排水系统的免费维修,超出条件承诺时提供对通用给排水系统的有偿维修;
    4、退货/换货:单方面原因导致的通用给排水系统错误或通用给排水系统购买数量错误,造成通用给排水系统的退换货要求,将不被接受;
    5、货期说明:通用给排水系统的发货期为参考值,如您需要了解通用给排水系统的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对通用给排水系统有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答通用给排水系统的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备汽车发动机实训设备新能源汽车实训设备维修电工实训台PLC可编程实训台机械创新实训台热工实训设备电力电子电拖教学设备电子工艺教学设备电机实训教学设备全车电路汽车教学设备汽车发动机教学设备模电数电教学设备单片机教学实训设备汽车示教板实训设备传感器教学设备智能楼宇实验室新能源教学实训设备机械构造仿真实训设备电梯模型教学实训设备制冷制热实训设备环境工程实验设备化学工艺实验室设备过程控制实训设备热工类教学设备液压气动教学设备等相关产品!
    ————————————————————————————————————————————————————
