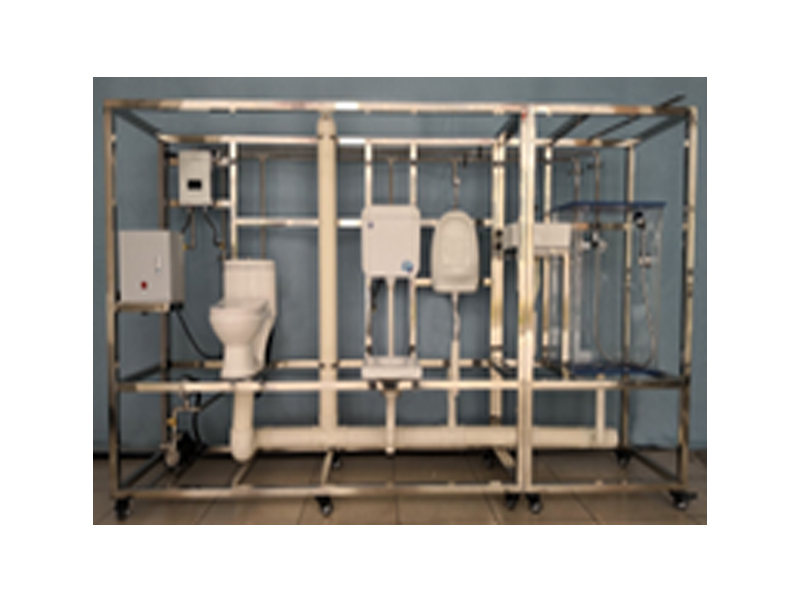

对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由卫生用水系统、生活用水系统、热给水系统、排水系统等部分组成。

　　1、淋浴房主要由透明有机玻璃构成，里面装配花洒水龙头。

　　2、洗脸盘、大便器、小便器、蹲便器各一套知名品牌陶瓷卫浴组成。

　　3、排水系统由排水管道和水处理单元等组成。排水管路主要采用UPVC 管进行设计，可进行UPVC 管的切割、粘接、安装和通水试验操作。

　　4、冷水给水系统主要有给水箱、给水泵、给水管道、压力变送器、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作;通过转子流量计可以完成用水量的计量。

　　5、热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR 管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

一、水暖工安装技能实训装置的技术参数：

　　1.装置外形尺寸：3500mm×790mm×1900mm

　　2.电源 220V

　　3.工作电压：单项三线220V±5% 50Hz

　　4.安全保护：具有漏电自动保护装置

二、水暖工安装技能实训装置的实训项目：

　　1、了解各种卫生设备的构造;

　　2、掌握排水系统中横管、立管水气流现象的基本规律;

　　3、了解排水系统中卫生器具水封的作用及其破坏原因;

　　4、认识排水系统中通气管系的作用;

　　5、通过排水系统的实验，加深对临界流量的认识;

　　6、了解引起水质回流污染的原因;

　　7、排水系统管路的切割、熔接、安装和通水试验操作

　　管材与配件：包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、2寸镀锌管、1寸镀锌管、3/4寸镀锌管、1/2寸镀锌管、不锈钢复合管、黑色保温管等。
