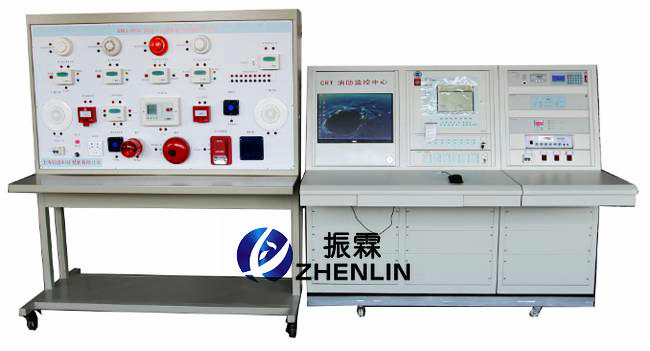

  • ZLIN-LY58型消防控制中心及火灾报警联动实训系统


  • 本系统在智能建筑中通常被作为智能建筑三大体系中的BAS(建筑设备管理系统)的一个独立的子系统。该系统是通过消防系统中各个探测设备(烟感探测器及温感探测器)的参数变化进行火灾报警,并通过相关信号以实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。并可通过消防报警联动监控计算机中心,对整个智能楼宇消防系统进行监控,并可进行平面图导入、画面布局、报警点设置等,主要由计算机、编程软件、监控软件、网络适配器等组成。
    二、消防控制中心及火灾报警联动实训系统的设备参数及性能:
    1、装置组成:
    本系统全部器件均采用实物,整个实训装置主要由计算机、编程软件、监控软件、网络适配器等组。
    2、软件系统功能,CAD平面软件,CRT,设计软件,CRT运行软件,可过CAD平面设置各种消防布局图,CRT图形在平面图中按实际探测器点进行配置,功能强大,运行操作方便快捷。
    3、系统实训功能:
    能对整个智能楼宇消防系统进行监控并可进行平面图导入、画面布局、报警点设置等。
    三、
    消防控制中心及火灾报警联动实训系统的系统技术指标:
    1.工作电压:单相三线220V±5%50Hz
    2.整机容量:<1500W
    3.控制中心台外型尺寸:180×95×115cm3;
    4.演示控制实训台尺寸:150×65×180cm3
    四、
    消防控制中心及火灾报警联动实训系统的实训项目:
    1.消防报警联动监控计算机中心的操作
    2.平面图的导入和配置操作
    3.报警点的设置操作
    4.制控系统的管理
    5.自动消防喷水系统的联网实训、
    6.消防联动系统的联网实训、
    7.消防广播系统的联网实训、
    8.消防联动动主机的设置
    9.消防联动主机的联动编程
    10.消防探测器的便用与编码
    11.消防系统模块的作用与联接
    12.广播主机的操作,火警状态下紧急广播的切换操作;
    13.单点广播,广播话筒的操作,系统功能设置;
    14.背景音乐下的火警紧急广播切换
    15.无人执勤时应广播的自动切换设置
    16.广播分配主机的操作,软件设置错误的判断与纠正
    17.消防报警系统的互联操作,线路故障的判断与处理
    18.火警通讯主机的操作,系统功能设置
    19.主机与电话分机的通讯操作,分机电话的操作
    20.系统原理桔构设计
    21.消防报警联动监控计算机中心软件的操作培训资料
    五、
    消防控制中心及火灾报警联动实训系统的基本配置硬件参数:
    1.电源控制屏(铁质双层亚光密纹喷塑结构)
    提供交流电源:单相交流电220V50Hz,带有过流保护
    2.楼宇实训台桌
    实训桌为铁质双层亚光密纹喷塑结构,电源控制屏并提供一个宽敞舒适的工作台面。实训台还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
    3.火灾报警控制器(联动型)
    (1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
    (2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
    (3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
    (4)可以现场编辑联动公式
    (5)2个总线回路,可连接254个现场器件
    (6)1个RS485通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
    4.火灾显示盘
    GK621火灾显示盘通过RS485通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
    5.探测器
    配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
    6.输入模块、控制模块
    输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
    7.联动盘现场接口
    (1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
    (2)两种输出控制方式可供选择,电平输出和脉冲输出。
    8.手动报警按钮
    火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
    9.消防栓按钮
    火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
    10.声光报警器、警铃
    现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
    11.电子编码器完成现场设备的编码、设备类型与灵敏度的更改等功能。
    12、广播录放盘
    广播录放盘一套,要求采用计算机控制技术,整机高可靠、操作简洁直观,多项自动功能,体现以人为本的设计思想。
    上电方式(复位、正常、线路1),四种钟声后面板可置,方便用户遥控电源启动。
    32分钟99段电子录音机,联动自动录音,事故状态下无人值守自动播放。
    采用平插盒式磁带放音机,自动翻面、循环播放,非事故状态下自动播放。
    完美的话筒工作系统:手持键控启动、“叮咚”提示音进入、小音量背景音乐、防音频回馈肃叫、软切换音源、循环放音可选。
    两个各自独立的音频输出口:事故广播输出口和正常广播输出口。
    正常广播输出口在事故启动时依然输出背景音乐,适用于非事故地区的不间断广播。
    正常启动下,两个输出口输出同样的信号;事故启动下,仅有事故广播输出口输出事故广播信号,而正常广播输出口继续输出事故启动前的背景音乐信号。
    两个标准外线输入口:外线1(可控口)。外线2(非启动口)。
    C线联动控制口,紧急情况下可自动启动。
    J线联动检查口,随时检查C线连接是否良好。
    D线联动回答口,事故启动期间送出回答信号。
    遥控24V输出口,事故启动期间送出24V电平,可遥控其它设备启动。
    13、GT152功率放大器
    功率放大器二套,要求选全触摸按键开关、32级音量数字控制、音量储存记忆,开机自动赋值、放音音量LED条形显示表、输出电平LED条型显示表、高速反应锁存式输出过载保护、输出短路保护,自动复原、开机延时输出保护、供电具有欠压和过压保护采用大型散热器散热,并有过热保护功能过载显示灯,告警显示灯,告警输出时可供给联动控制器信号外控启动端口,自动上电,实现语音报警广播的联动功能
    14、供电电源:直流供电型:DC24V±4V;交直流供电型:AC220V,DC24V±4V;
    交流供电型:AC220V
    输出特性:定压120V
    使用条件:①温度:-10℃至40℃
    ②湿度:≤90%RH
    储存条件:①温度:-15℃至45℃
    ②湿度:≤80%RH
    谐波失真:63Hz-16KHz≤5%
    频率特性:63Hz-16KHz≤1dB
    输入电平:0dB
    输入阻抗:平衡式600(欧姆)
    信噪比:①低阻传声器:≥55dB
    ②线路输入:≥70dB
    电压调整率:≤2dB
