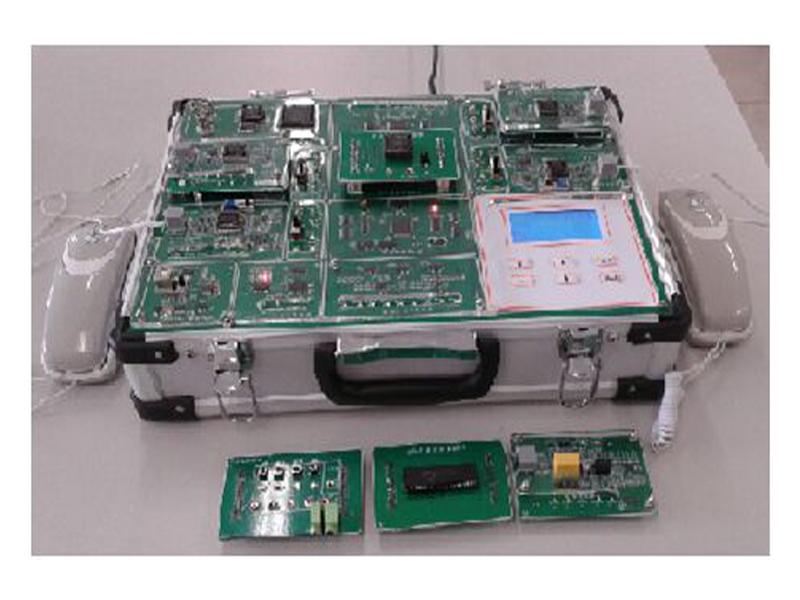

  • ZLSYX-08型现代交换系统实验箱


  • ZLSYX-08 现代交换系统实验箱
    一、现代交换系统实验箱的产品特点:
    1、模块化设计,以用户交换机为模型,功能划分清晰,开放接口丰富。
    2、 提供四路电话用户接口,其中两路设计为可拔插模块。
    3、 集成了三种交换方式:人工交换、空分交换、时分交换,均设计为可拔插模块。
    4、 提供了拨号音、忙音、回铃音、空号音、拥塞音、长途通知音、呼入等待音等户信令,标准450HZ正弦波信号;
    5、 提供了标准25HZ正弦波铃流信号。
    6、 提供了DTMF双音多频信号的译码数据的同步比特显示,直观明了。
    7、 提供了手动振铃装置、话务员语音接口、用户线接线柱等,可真实完整的实现人工交换接续过程,辅助实验人员领悟交换本质,激发学习兴趣。
    8、 数字交换网络中,可通过键盘输入、手动连线等多种方式分配调整各路电话用户的收发时隙,辅助实验人员理解时分概念。
    9、 提供了标准的E1接口,完整实现复接解复接、组帧、添加信令、HDB3/AMI线路编译码、位同步、帧同步等处理过程,可完成实验箱之间的局间通信,也可接入第三方E1接口设备。E1电信号为Q9同轴电缆线标准接口,75/120欧阻抗。
    10、呼叫接续过程直观明了,可通过随机液晶同步显示呼叫接续信息,最大支持四路呼叫接续画面同步显示。
    11、提供外线/市话接口可拔插模块,可接入市话网。
    12、提供USB接口。
    13、提供了语音录放电路模块。
    14、实验电路板上覆盖有机玻璃罩,能有效保护裸露的电路。
    15、输入键盘提供了:上/下键、+/-键、返回、确认等六个按键,便于进行菜单选择和数值的修改。
    16、可扩展VOIP软交换方式,提供管理功能,可配置中端号码,支持多种业务;可实时显示呼叫流程及详细协议数据;可提供协议自定义功能,自己写入sip协议;可通过服务器连接电信运营商,直接拨打外部电话;
    二、现代交换系统实验箱的实验内容:
    第一章 系统模块单元实验
    实验1 设备组成及测试点说明
    实验2 电话用户接口模块实验
    实验3 电话用户信令的产生与观测实验
    实验4 双音多频(DTMF)接收与检测实验
    实验5平台交换方式与状态显示
    实验6 用户话路PCM编译码实验
    实验7 呼叫处理与线路信号的传输过程实验
    实验8 二/四线变换与回波返损测试实验
    实验9 用户终端电话信号电平调整实验
    第二章 信令交换与信息交换
    实验10 人工交换实验
    实验11 空分交换(MT8816)实验
    实验12 时分交换(MT8980)同一码流时隙交换实验
    实验13时分交换(MT8980)不同码流时隙交换实验
    实验14 时分交换(MT8980)手动连线实验
    实验15 数字时分中继局间通信实验
    实验16 模拟中继通信实验
    三、现代交换系统实验箱的菜单结构:
    1.  液晶键盘的具体操作如下:
    (1)开机后液晶屏显示界面

    (2)按“确认”键进入主要参数显示界面:

       说明:a.“区号025”  本台实验箱的区号为“025”  此号可进行修改
             b.“话机A-8601”  实验箱中电话用户A的号码为8601
               “话机B-8602”  实验箱中电话用户B的号码为8602
               “话机C-8603”  实验箱中电话用户C的号码为8603
               “话机D-8604”  实验箱中电话用户D的号码为8604
             c.“PCMFS:A1  B3  C8  D20 ”
               电话A用户的PCM编译码系统分配时隙为第1时隙
               电话B用户的PCM编译码系统分配时隙为第3时隙
               电话C用户的PCM编译码系统分配时隙为第8时隙
               电话D用户的PCM编译码系统分配时隙为第20时隙
    (3)按“确认”键进入实验项目界面:

    按“↑”键或“↓”键,移动指示箭头,如箭头指向“2.空分MT8816”。
     按“确认”键,进入对应的下一级菜单“空分MT8816”实验内容。
     按“返回”键返回上一级菜单
    液晶显示器(LCD)是一种极低功耗显示器,其应用特别广泛。在实验平台中,LCD用来显示操作程序、工作菜单,引导实验按部就班地进行。关于液晶显示的详细工作原理见附录1。
    注意:按动薄膜开关上的按键时,请勿莽力操作,以便延长薄膜开关的使用寿命。另外,只用当实验拔插模块放置正确,菜单项目选择正确,其对应控制程序才会启动并正确运行。
    (4)交换方式状态显示界面
    如:在主菜单中选择“空分交换MT-8816”,按“确认”键,进入空分交换界面

    注:类似的交换界面,平台同时提供四个交换画面显示,右上角的数字为画面编号1~4可设,按“↑”键或“↓”键选择当前画面。
     (5)参数设置显示界面:
        如:设置四路电话用户的系统分配时隙。在进入主菜单后选择“时分交换-MT8980”,
    进入后再选择“话路时隙设置”。如下图,设置电话用户A的时隙界面。

    话路A初始时隙为“1”时隙,通过键盘上的“+”、“-”按键可进行增减,然后按“确认”确定所设参数。话路B、C、D同上。
    四、现代交换系统实验箱的的配置:

    序号 产品名称 数量 性质 说明
    1 现代交换技术实验箱 1

    标准配置

    2 Q9时分中继线 1 真实E1接口
    3 模拟中断线 1
    4 信号连接线 1
    5 电话机 2
    6 教材 1 电子
    7 教学软件 1
    8 E1光传输器 1
    选配置

    9 IP交换机 1
    10 VOIP电话机 1

    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查现代交换系统实验箱的货品外观,核实现代交换系统实验箱的型号、数量及配件,拒收处于受损状态的现代交换系统实验箱并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供现代交换系统实验箱产品说明书内的质保条件和质保期,在质保范围内提供对现代交换系统实验箱的免费维修,超出条件承诺时提供对现代交换系统实验箱的有偿维修;
    4、退货/换货:单方面原因导致的现代交换系统实验箱错误或现代交换系统实验箱购买数量错误,造成现代交换系统实验箱的退换货要求,将不被接受;
    5、货期说明:现代交换系统实验箱的发货期为参考值,如您需要了解现代交换系统实验箱的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对现代交换系统实验箱有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答现代交换系统实验箱的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备汽车发动机实训设备新能源汽车实训设备维修电工实训台PLC可编程实训台机械创新实训台热工实训设备电力电子电拖教学设备电子工艺教学设备电机实训教学设备全车电路汽车教学设备汽车发动机教学设备模电数电教学设备单片机教学实训设备汽车示教板实训设备传感器教学设备智能楼宇实验室新能源教学实训设备机械构造仿真实训设备电梯模型教学实训设备制冷制热实训设备环境工程实验设备化学工艺实验室设备过程控制实训设备热工类教学设备液压气动教学设备等相关产品!
    ————————————————————————————————————————————————————
