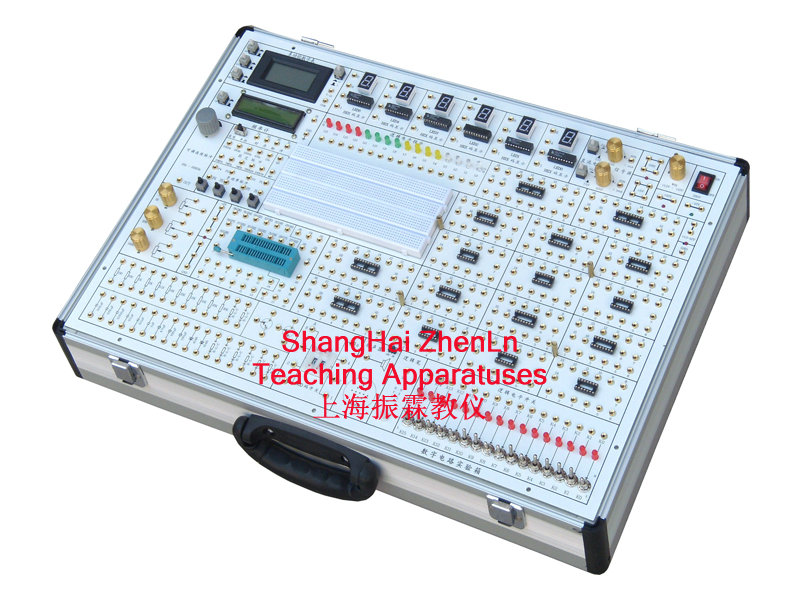

  • ZLSYX-28型电子技术综合实验仪


  • 电子技术综合实验仪  /  单片机实训实验箱_上海振霖教学设备有限公司

    一、电子技术综合实验仪的系统简介:

      随着电子科学技术,尤其是微电子技术的发展,数字逻辑电路的实验内容得到不断的更新,除了可以采用常规的TTL逻辑器件 (如逻辑门、触发器等小规模集成电路)进行实验外,也可以采用可编程逻辑器件(包括PLA,GAL、CPLD、FPGA等大规模集成电路),借助计算机辅助设计软件进行数字电路的设计和模拟调试,这种硬件软化的实验方法具有容易设计、容易修改和容易实现等优点,可有效地提高实验效率,正在逐步地替代前一种纯硬件逻辑的实验方法,成为数字逻辑电路实验的重要内容。

      该实验仪综合了许多高等院校数字逻辑电路教学实验经验,科学配置实验项目,既可以完成常规的数字电路实验,又可以完成利用大规模逻辑器件(CPLD/FPGA)进行数字逻辑设计的实验,以取代复杂的传统TTL/COMS硬件设计。促使学生理论联系实际,培养学生分析、设计、组装和调试数字电路的基本技能,掌握数字逻辑电路实验方法,并为掌握后继专业学科打好基础。

    二、电子技术综合实验仪的配置及特点:

      1、电源:

      输入:AC 220V±10%

      输出:DC 5V/3A,DC ±12V/0.5A

      2、信号源:

      (1)单脉冲:有四路单脉冲电路,每路产生一个宽的正单脉冲和一个窄的正单脉冲,其中二路在产生正脉冲的同时还产生一个负脉冲。

      (2)连续脉冲:分两组,

      一组为10路固定频率的方波:1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、0.5MHz、1MHz、5MHz、10MHz。

      另一组为连续可调方波:0Hz~100KHz。

      (3)时序脉冲发生电路及启停控制电路:产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。

      3、液晶显示、量程自动切换的电压、电阻表:具有数据保持功能

      电压测量范围:-50V ~ +50V

      电流测量范围:0A~ 4A

      电阻测量范围:0 ~ 4MΩ

      4、提供50MHZ液晶显示频率计

      5、逻辑笔:红色:高电平;绿色:低电平;黄色:高阻;

      6、提供十六进制8421拨码盘二组;

      7、16位逻辑电平开关:

      可输出“0”、“1”电平,同时带有电平指示,当开关置“1”电平时,对应的指示灯亮,开关置“0”电平时,对应的指示灯灭,开关状态一目了然。

      8、16位电平指示:

      由红、绿、黄、白16只LED及驱动电路组成。当正逻辑“1”电平输入时LED点亮,反之LED熄灭。

      9、数码管显示:

      由6位7段LED数码管及二―十六进制译码器组成。供数字钟、日历等实验显示用.

      10、提供两路0~Vx可调模拟电压信号源。输出Vx为:0~±5V 、0~±0.5V。

      11、蜂鸣器及驱动电路。提供时钟报时、报警、音乐用等发声装置。

      12、内置1K、20K、100K电位器,作可变电阻用。

      13、开放式实验区,提供多种多只 IC园孔插座(6只14芯、6只16芯、4只20芯),园孔插座接触好,耐插拔;1只40芯锁紧插座,可插8~40芯片。

      14、提供分立元件接插区,可接插电阻、电容、稳压管、二极管和电位器等,方便扩展。

      15、提供高质量的实验面包板,进行扩展实验及创新实验。

      16、全部信号的引出插孔均采用中型镀金孔,不氧化,不变色。实验连接线采用镀金自锁紧接插头,接线的可靠性好。

      17、主板上可以扩展大规模可编程器件CPLD或FPGA实验卡。可选配Lattice公司的1032,也可根据用户需求配置其它公司的器件,如Aletra 7128,Xilinx 95108。

      18、可选配模拟电路实验卡

    三、电子技术综合实验仪的实验内容:

      (一)数字电路推荐实验项目:

      (1)TTL集成逻辑门的参数测试与使用 (2)CMOS集成逻辑门的测试

      (3)门电路的逻辑功能实验 (4)常用组合逻辑功能器件的测试

      (5)数据选择器及其应用 (6)血型关系检测电路和表决电路

      (7)RS触发器的功能与测试 (8)JK触发器逻辑功能及主要参数测试

      (9)移位寄存器的功能测试 (10)十进制计数器(CMOS)

      (11)异步计数器 (12)同步计数器

      (13)计数、译码、显示电路实验 (14)555集成定时器及应用

      (15)序列检测器 (16)数-模转换器

      (17)追随比较型A/D转换电路 (18)人工控制交通灯控制器

      (19)汽车尾灯控制电路 (20)数字钟电路的设计

      (21)时序电路测试及研究 (22)波形产生及单稳态触发器

      (23)A/D 转换电路 (24)D/A转换电路

      (二)EDA器件开发设计实验(需选配EDA扩展卡)

      1、单元电路设计实验:

      (1)常用门电路设计 (2)编码器/译码器设计

      (3)触发器及时序电路设计 (4)同步/异步计数器设计

      (5)键盘扫描实验 (6)加法器实验

      2、综合设计实验:

      (1)SSI组合电路的设计与冒险竞争观察 (2)MSI组合电路的设计

      (3)可读写寄存器的设计

      3、研究创新实验:

      (1)数字频率计 (2)数字电子钟设计

      (3)十字路口交通灯自动控制器的设计 (4)出租车计费器的设计

      (5)数字滤波器设计 (6)DAC、ADC模型设计;

      (7)数字模拟综合系统设计


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查电子技术综合实验仪的货品外观,核实电子技术综合实验仪的型号、数量及配件,拒收处于受损状态的电子技术综合实验仪并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供电子技术综合实验仪产品说明书内的质保条件和质保期,在质保范围内提供对电子技术综合实验仪的免费维修,超出条件承诺时提供对电子技术综合实验仪的有偿维修;
    4、退货/换货:单方面原因导致的电子技术综合实验仪错误或电子技术综合实验仪购买数量错误,造成电子技术综合实验仪的退换货要求,将不被接受;
    5、货期说明:电子技术综合实验仪的发货期为参考值,如您需要了解电子技术综合实验仪的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对电子技术综合实验仪有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答电子技术综合实验仪的相关疑问,我们还可以帮您推荐符合您要求的汽车底盘教学实训设备汽车发动机实训设备新能源汽车实训设备维修电工实训台PLC可编程实训台机械创新实训台热工实训设备电力电子电拖教学设备电子工艺教学设备电机实训教学设备全车电路汽车教学设备汽车发动机教学设备模电数电教学设备单片机教学实训设备汽车示教板实训设备传感器教学设备智能楼宇实验室新能源教学实训设备机械构造仿真实训设备电梯模型教学实训设备制冷制热实训设备环境工程实验设备化学工艺实验室设备过程控制实训设备热工类教学设备液压气动教学设备等相关产品!
    ————————————————————————————————————————————————————
