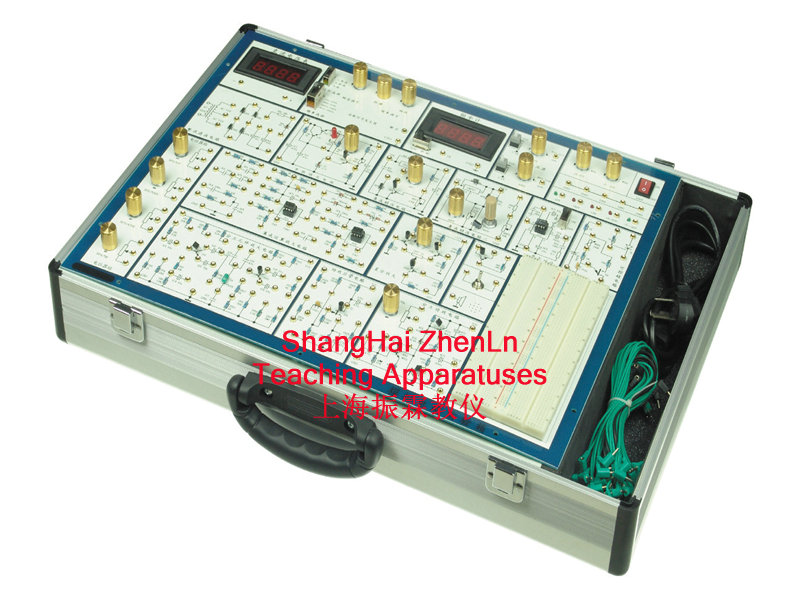

  • ZLSYX-32型模拟电路实验箱


  •   ZLSYX-32型模拟电路实验箱是以《高等工业学校电子技术基础 课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。

    模拟电路实验箱  /  单片机实训设备_上海振霖教学设备有限公司

    一、模拟电路实验箱的主要特点:

      实验箱中的实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。每个实验的电路原理图都印刷在实验板表面,学生可按照各个实验的原理图自已搭建电路, 既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。大部分元器件安装在实验板正面,增加了学生的感性认识;采用锁紧式镀金插孔将实验连线引出,连接可靠,维修方便、简捷;实验箱由一体型铅合金型材制成, 箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

    二、模拟电路实验箱的组成:

      ①电源: 输入:AC 220V±10%,50HZ

      输出: ※DC:+5V,DC I≥1A

      ※DC:±12V,DC I≥0.2A

      ※DC:-5V~-12V可调, I≥0.2A

      ※DC:+5V~+27V可调,DC I≥0.2A

      以上各路输出均有过流保护,自动恢复功能

      ※AC V:7.5V×2;AC I≥0.15A

      ②直流电压源:

      双路-0.5V~+0.5V;-5V~+5V两档连续可调.

      ③函数发生器: 输出频率:2HZ~90KHZ,分四档

      可输出 方波: 0~20V

      三角波:0~15V

      正弦波:0~10V

      ④数字式频率计(0~300KHZ)和直流电压表(0~30V)

      ⑤分立元件电路

      整流、滤波和稳压电路;单级放大电路;两级阻容耦合放大电 路;负反馈放大电路;射极跟随器;差动放大电路;互补对称 功放电路;场效应管电路;可控硅电路;电位器组;电阻、电容和二、三极管等组成。

      ⑥集成模拟电路

      两个独立的运算放大器(741);集成功放(LM386)

      ⑦ZL-A2带二块面包板,可供扩展用。

    三、模拟电路实验箱的实验项目:

      1.单级放大电路

      2.两级放大电路

      3.负反馈放大电路

      4.射极跟随器

      5.差动放大电路

      6.比例求和运算电路

      7.积分与微分电路

      8.波形发生电路

      9.有源滤波器

      10.电压比较器

      11.IC电路RC正弦波振荡器

      12.集成功率放大器

      13.整流滤波与并联稳压电路

      14.串联稳压电路

      15.集成稳压器

      16.RC正弦波振荡器

      17.LC振荡器及选频放大器

      18.电流/电压转换电路

      19.电压/频率转换电路

      20.互补对称功率放大器

      21.波形变换电路

      22.场效应管实验

      23.可控硅实验电路

      附加:面包板扩展区

    ————————————————————————————————————————————————————
