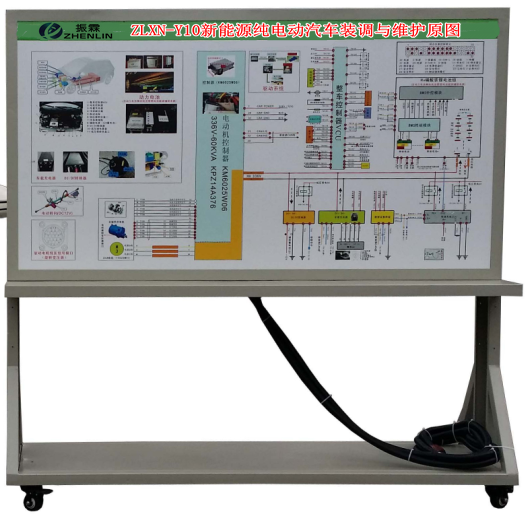

ZLXN-Y10新能源纯电动汽车装调与维护
- 发布者：新能源汽车实训设备 发表时间:2017-11-14
纯电动汽车
充电桩
检测台
电动车底盘测功机
项目:电动汽车与充电桩检测与维修大赛训练
1、旨在推动中等职业院校新能源汽车技术专业的发展，面向电动汽车各方面市场，推动中等职业院校与区域内新能源汽车生产、维修企业合作，提高专业教师的教学水平。
2、完善新能源纯电动汽车检测与维修人才培养方案、课程设置及实验实训室建设方案。通过纯电动汽车电气控制系统设备安装、线路连接、系统测试、故障排查、充电桩充电操作等，培养主要从事电动汽车性能检测、生产管理、销售、维修、充电站运营与管理等岗位工作的电动汽车生产及售后管理、经营服务、技术推广一线的技术技能综合型人才。
训练内容：
（1）电动汽车及充电桩设备配件的选择认知与安装（包含电池的安装），参赛选手根据任务书的要求，能够正确选择赛场提供的器件，完成系统中部分器件的安装。
（2）布线、接线，参赛选手根据任务书要求，完成电动汽车动力系统实施线路连接或端接。
（3）系统调试，参赛选手根据任务书的要求，对上述系统进行调试，达到任务书要求的工作要求和技术要求。
（4）工况测试，参赛选手根据任务书的要求，对系统进行工况测试，分别测试起动、倒车、全速行驶三种工况并按要求记录测试数据；
（5）电动汽车设备故障诊断与排除：参赛选手在完成系统调试后，抽取要排除的故障代码。现场技术人员根据故障代码设置故障，参赛选手进行故障排除；实车设备故障排除后，在平台上进行试车运行，验证故障排除效果。
（6）充电操作：参赛选手根据任务书的要求和操作说明，采用充电桩进行调试，对电动汽车进行充电操作，掌握充电桩的使用及按时间充电使用方式；
设备简介:
1、纯电动整车（全封闭）：双人座四轮，60V3KW电机与控制器/千玛巧客纯微型电动汽车。
2、设备采用高仿真设备与实车设备相结合的方式，包括实训测试与控制装置、高仿真电动汽车设备（含测功机）、充电桩三大部分组成。
3、学生可在高仿真电动汽车设备上完成电动汽车工作原理、系统组成、连接关系的认知、布线/接线实训后，在实训测试与控制装置上完成电路故障排除练习和实训，在交流充电桩上完成充电桩使用及电动汽车充电操作。
4、设备可进行新能源电动汽车维修工基本技能和核心技能的训练，也可以进行创新技能的设计拓展训练，完成多层次的考核，切实提高学生的技能水平。
外配电要求：三相五线只电源，不少于75KVA的供电容量。
配套工具及耗材：
序号 名称 主要组成器件 数量 备注 1 配套工具 世达绝缘工具套装、六方扳手一套、螺丝刀、手电筒、改锥批一套、剪刀、剥线钳、电工钳、尖嘴钳、斜口钳、40W电烙铁、焊锡丝、试电笔、活动扳手、万用表及书写工具等。 1套 绝缘 2 耗材 电线、管形绝缘端子（E-07508 黑）、保险丝、号码管、接线端子、电工胶带、焊锡丝、螺杆、螺母、垫片等若干。 1套
任务书：
任务一：电动汽车动力系统安装、接线及调试。
根据所提供的设备，完成实车动力系统主要部件的安装/接线/调试。
1. 将整车控制器安装在相应位置，并完成接线与调试。
整车控制器
2、将DC/DC（60V to 12V）模块安装在相应位置，并完成接线与调试。
3、将车载充电机模块安装在相应位置，并完成接线与调试。
车载充电机模块
4、将动力电池（一块）安装在相应位置，并完成接线与调试。
动力电池模块
任务二：工况模拟负载系统测试。
根据所提供的设备，完成工况测试。
1、测试启动工况
根据任务书要求，测试启动状态工况，按要求设置测功机参数，并记录转速等数据。
2、测试倒车工况
根据任务书要求，测试倒车状态工况，按要求设置测功机参数，并记录转速等数据。
3、测试全速行驶工况
根据任务书要求，测试全速行驶状态工况，按要求设置测功机参数，并记录转速等数据。
任务三：控制器故障诊断与排除
根据故障现象，要对所设置的2个故障进行检查和排除（排除故障需在网孔板上进行相应的线路连接），并对故障现象进行描述、写出排除方法。
任务三：充电桩的使用
根据所提供的设备及使用说明书，完成充电桩的组装、连接及使用。
电动汽车充电桩
（1）按照使用说明书完成充电桩各部件组成认知，连接充电线路，并测试连接；
（2）对照使用说明书完成充电计费功能（图7）的认知及使用；
计费系统
（3）根据使用说明书及任务书完成对电动汽车充电训练。
任务四：电动汽车测功机的使用
根据所提供的设备及使用说明书，完成测功机的连接及使用。
记录测试数据与分析。
