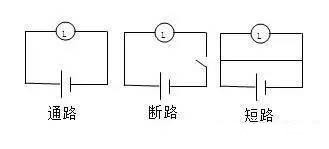

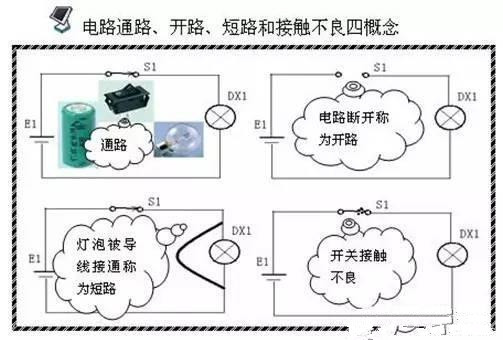

  • 一、常见电路故障



    1. 开路

    如灯丝断了;灯座、开关、拉线盒开路;熔丝熔断或进户线开路等。

    开路会造成用电器无电流通过而无法正常工作。

    2. 短路

    如接在灯座内两个接线柱的火线和零线相碰;插座或插头内两根接线相碰;

    火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电,严重者会烧毁线路引起火灾。



    3. 过载

    电路中用电器的总功率过大或单个用电器的功率过大。

    产生的现象和后果如同短路。

    4. 电路接触不良

    如灯座、开关、挂线盒接触不良;熔丝接触不良;线路接头处接触不良等。

    这样会使灯忽明忽暗,用电器不能连续正常工作。

    5. 电路本身连接错误而引起故障

    如插座的两个接线柱全部接在火线或零线上;开关误接在主线中的火线上;灯泡串联接在电路中等。

    二、检修故障的开路短路方法

    1. 检修开路

    先用测电笔检查总闸刀开关处。如有电,再用校火灯头(一盏好的白炽灯,在灯座上引出两根线就成为校火灯头)并联在闸刀开关下的两个接线柱上,如灯亮,说明进户线正常(如灯不亮,说明进户线开路,只需要修复进户线即可),再用测电笔检查各个支路中的火线,如氖管不发光,表明这个支路中的火线开路,应修复接通火线;如各个支路中用测电笔时氖管都发光,则再用校火灯头分别接到各个支路中检查,发现哪个支路的灯不亮,就表明这个支路的零线开路了,需修复这个支路的零线。



    2. 如何检修短路

    先取下干路上熔断器盒盖,将校火灯头串接入一只熔断器的上下两端,如灯亮,表明是短路了。同样,在各个支路开关的接点上用上述方法将校火灯头串接进去,接入该支路时灯亮,就表明这个支路短路了,只要检修这条支路就能解决问题。

    三、电工基础名称解释

    1.电是什么?

    答:有负荷存在和电荷变化的现象。电是一种和重要的能源。

    2.什么叫电场?

    答:带电体形成的场,能传递带电体之间的相互作用。



    3.什么叫电荷?

    答:物体或构成物体的质点所带的正电或负电。

    4.什么叫电位?

    答:单位正电荷在某点具有的能量,叫做该点的电位。



    5.:什么叫电压?它的基本单位和常用单位是什么?

    答:电路中两点之间的电位差称为电压。它的基本单位是伏特。简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

    6.什么叫电流?

    答:电荷在电场力作用下的定向运动叫作电流。

    7.什么叫电阻? 它的基本单位和常用单位是什么?

    答:电流在导体中流动时,要受到一定的阻力,,这种阻力称之为导体的电阻。

    它的基本单位是欧姆,简称欧,符号表示为Ω,常用的单位还有千欧( kΩ ),兆欧MΩ )



    8.什么是导体?绝缘体和半导体?

    答:很容易传导电流的物体称为导体。在常态下几乎不能传导电流的物体称之为绝缘体。导电能力介于导体和绝缘体之间的物体称之为半导体。

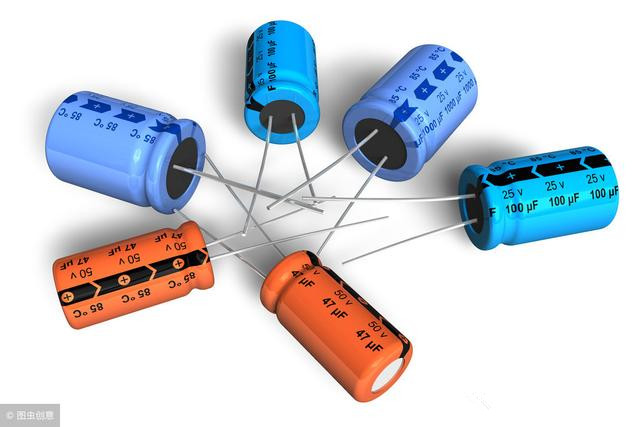

    9.什么叫电容? 它的基本单位和常用单位是什么?

    答:电容器在一定电压下储存电荷能力的大小叫做电容。它的基本单位是法拉,符号为F,常用符号还有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。

    10.什么叫电容器?

    答: 储存电荷和电能(电位能)的容器的电路元件。



    11.什么是电感? 它的基本单位和常用单位是什么?

    答:在通过一定数量变化电流的情况下,线圈产生自感电势的能力,称为线圈的电感量。简称为电感。

    它的常用单位为毫利,符号表示为H,常用单位还有毫亨(MH) 。1H=103MH

    12.电感有什么作用?

    答:电感在直流电路中不起什么作用,对突变负载和交流电路起抗拒电流变化的作用。

    13.什么是容抗?什么是感抗?什么是电抗?什么是阻抗?他们的基本单位是什么?

    答:电容在电路中对交流电所起的阻碍作用称为容抗。

    电感在电路中对交流电所起的阻碍作用称为感抗。

    电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

    电阻, 电容和电感在电路中对交流电引起的阻碍作用阻抗。

    14.什么叫电路?

    答:电流在电器装置中的通路。电路通常由电源,开关,负载和直接导线四部分组成。



    15.什么叫直流电路和交流电路?

    答:含有直流电源的电路称为直流电路。

    含有交流电源的电路称为交流电路。

    16.什么叫电路备?

    答:表示由各种元件,器件,装置组成的电流通路的备。

    17.什么是发电厂?

    答:是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。

    18. 电厂的类型有哪些?

    答:火力发电厂;水力发电厂;热能发电厂;核能发电厂;风力发电厂;太阳能发电厂等。

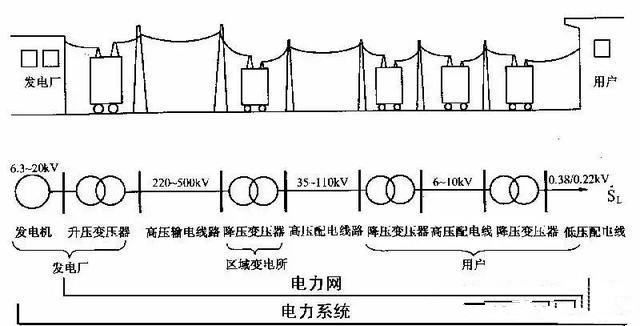

    19.电力系统的组成是什么?

    答:由发电机、变压器、电力线路和用电设备组成。



    变压器在运行中,变压器各相电流不应超过额定电流;最大不平衡电流不得超过额定电流的25%。变压器投入运行后应定期进行检修。

    同一台变压器供电的系统中,不宜保护接地和保护接零混用。

    20.什么是电力网?

    答:是将各电压等级的输电线路和各种类型的变电所连接而成的网络。

    21.变、配电所的类型有哪些?

    答:有室外变电所、室内变电所、地下变电所、移动式变电所、箱式变电所、室外简易型变电所。

    22.配电所的任务是什么?

    答:是接受电能和分配电能。

    23.变电所的任务是什么?

    答:是接受电能、变换电压和分配电能。

    24.电力线路的作用是什么?

    答:输送和分配电能。

    25.架空线路的构成有哪些?

    答:主要包括杆塔、绝缘子、导线、横担、金具、接地装置及基础等。

    26.杆塔的类型有哪些?

    答:通常有水泥杆、金属杆(铁塔、钢管杆、型钢杆等)。

    27.绝缘子的的类型有哪些?

    答:有针式、蝶式、悬式和瓷横担式等。

    28.导线有哪三大类?

    答:单股导线、多股绞线、复合材料多股绞线。

    29.导线的材料和结构,表示方法怎样?

    答:为L—铝导线;T—铜导线;G—钢导线;LG—钢芯铝导线;J—多股绞线;TMY—铜母线;LMY—铝母线。

    30.架空线路常用电气设备有哪些?

    答:A. 跌落式熔断器;B. 隔离开关;C. 高压柱上开关(负荷开关);D. 避雷器;E. 柱上电力容器等。

    31. 什么是高压线?

    答:担负着输送和分配电能的架空线路或电缆线路,电压为3~35KV及以上的电力线路。

    32.什么是低压线?

    答:担负着分配电能架空线路或电缆线路作用的,电压为1KV以下的电力线路。典型为220V/380V的电力线路。

    33.供电局的作用是什么?

    答:对电力电网实行电能管理、分配、维护及技术支持。

    34.什么是配电房?

    答:是高、低压成套装置集中控制,接受和分配电能的场所。

    35.高压电器在电力系统的作用是什么?

    答:在电能生产、传输和分配过程中,起着控制、保护和测量的作用。

    36.什么是高压成套装置?

    答:是以开关为主的成套电器,它用于配电系统,作接受与分配电能之用。对线路进行控制、测量、保护及调整。

    37. 什么是低压电器?

    答:是用于额定电压交流1000V或直流1500V及以下,在由供电系统和用电设备等组成的电路中起保护、控制、调节、转换和通断作用的电器。

    38. 什么是低压成套装置?

    答:是以低压开关电器和控制电器组成的成套设备。

    低压开关是指1KV以下的隔离开关、断路器、熔断器等等

    低压配电装置所控制的负荷,必须分路清楚,严禁一闸多控和混淆。

    低压配电装置与自备发电机设备的联锁装置应动作可靠。严禁自备发电设备与电网私自并联运行。

    低压配电装置前后左右操作维护的通道上应铺设绝缘垫,同时严禁在通道上堆放其他物品。

    1)接设备时:先接设备,后接电源。

    2)拆设备时:先拆电源,后拆设备。

    3)接线路时:先接零线,后接火线。

    4)拆线路时:先拆火线,后拆零线。

    39. 低压成套装置包括哪两种类型?

    答:电控设备;配电设备(或配电装置)两种类型。

    40.什么是电控设备?其用途是什么?

    答:是指各种生产机械的电力传动控制设备,其直接控制对象多为电动机。主要用于冶金、矿山、机车、船舶、各种生产机械和起重运输机械等。

    41. 什么是配电设备?

    答:是指各种在发电厂、变电站和厂矿企业的低压配电系统中作动力、配电和照明的成套设备。

    42.变配电停电作业时的工作步骤是什么?

    答:断开电源、验电、装设临时接地线、悬挂标示牌和装设遮栏。

    43.高压一次设备主要包括哪些?

    答:主要有高压熔断器;高压隔离开关;高压负荷开关;高压断路器。

    44.高压熔断器的主要功能是什么?

    答:当通过的电流超过规定值时使其熔体熔化而断开电路的保护电器。其功能主要是对电路及电路中的设备进行短路保护。

    低压熔断器不能作为电动机的过负荷保护。

    熔断器的额定电压必须大于等于配电线路的工作电压。

    熔断器的额定电流必须大于等于熔体的额定电流。

    熔断器的分断能力必须大于配电线路可能出现的最大短路电流。

    熔体额定电流的选用,必须满足线路正常工作电流和电动机的起动电流。

    45.高压隔离开关的主要功能是什么?

    答:主要是隔离高压电源,以保证其他电气设备(包括线路)的安全检修。因为没有专门的灭弧结构,所以不能切断负荷电流和短路电流。

    46.高压负荷开关的主要功能是什么?

    答:具有简单的灭弧装置,因而能通断一定的负荷和过负荷电流的功能,但不能断开短路电流,同时也具有隔离高压电源、保证安全的功能。

    47. 高压断路器的主要功能是什么?

    答:主要功能是,不仅能通断正常负荷电流,而且能接通和承受一定时间的短路电流,并能在保护装置作用下自动跳闸,切除短路故障。

    48.低压一次设备主要包括哪些?

    答:主要有低压熔断器;低压刀开关;低压刀熔开关和负荷开关;低压断路器。

    49.低压熔断器的主要功能是什么?

    答:主要是实现低压配电系统短路保护,有的也能实现其过负荷保护。

    50.低压刀开关的主要功能是什么?

    答:无负荷操作,作隔离开关使用。

    51.低压刀熔开关和负荷开关的主要功能是什么?

    答:低压刀熔开关具有刀开关和熔断器的双重功能。负荷开关的主要功能能有效地通断负荷电流,能进行短路保护。

    52.低压断路器的主要功能是什么?

    答:既能带负荷通断电路,又能在短路、过负荷和失压自动跳闸。

    53.什么是直流电机?

    答:输出或输入为直流电能的旋转电机,称为直流电机。

    54.直流电机用于哪些场所?

    答:用于大型轧钢设备、大型精密机床、矿井卷扬机、电车等场所。

    55.直流电机的基本结构是什么?

    答:主要是定子和转子两部分组成。

    56.直流电机的励磁方式有哪两种?

    答:有他励式、自励式两种。

    57.什么是异步电动机?

    答:又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换的一种交流电机。

    58.异步电动机按照转子结构分为哪两种形式?

    答:有鼠笼式、绕线式异步电动机。

    59.异步电动机基本结构是什么?

    答:是由两个基本部分组成,静止部分称为定子,转动部分称为转子。在定子和转子之间具有一定的气隙。

    60.异步电动机的接法有哪两种?

    答:有星型(Y)接法和三角形(△)接法两种。

    61.中小容量异步电动机一般都有哪些保护?

    答:A. 短路保护:一般用熔断器做短路保护装置;B. 失压保护:磁力起动器的电磁线圈在起动电动机控制回路中起失压保护作用。自动空气开关,自耦降压补偿器一般都装有失压脱扣装置, C.

    过载保护:一般用热继电器做电动机的过载保护装置。

    62. 一台三相异步电动机,其铭牌上标明额定电压为 220/380 V,应是怎样接法?

    答:当电源线电压为220V时采用三角形(△)接法

    当电源线电压为380时采用星型(Y)接法。

    63. 什么是电动机的软起动?

    答:使电机输入电压从零以预设函数关系逐渐上升,直至起动结束,赋予电机全电压,即为软起动,在软起动过程中,电机起动转矩逐渐增加,转速也逐渐增加。

    64.软起动有哪几种起动方式?

    答:(1)斜坡升压软起动。(2)斜坡恒流软起动。(3)阶跃起动。(4)脉冲冲击起动。

    65.什么是软起动器?

    答:软起动器是一种用来控制鼠笼型异步电动机的新设备,集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。

    66.软起动器的应用范围?

    答: 原则上,笼型异步电动机凡不需要调速的各种应用场合都可适用。目前的应用范围是交流380V(也可660V),电机功率从几千瓦到800kW。软起动器特别适用于各种泵类负载或风机类负载,需要软起动与软停车的场合。

    67.互感器的应用

    电压互感器二次线圈的额定电压一般为100V。

    电压互感器的二次侧在工作时不得短路。因短路时将产生很大的短路电流,有可能烧坏互感器,为此电压互感器的一次,二次侧都装设熔断器进行保护。

    电压互感器的二次侧有一端必须接地。这是为了防止一,二次线圈绝缘击穿时,一次高压窜入二次侧,危及人身及设备的安全。

    电流互感器在工作时二次侧接近于短路状况。二次线圈的额定电流一般为5A

    电流互感器的二次侧在工作时决不允许开路,

    电流互感器的二次侧有一端必须接地,防止其一、二次线圈绝缘击穿时,一次侧高压窜入二次侧。

    电流互感器在联接时,要注意其一、二次线圈的极性,我国互感器采用减极性的标号法。

    安装时一定要注意接线正确可靠,并且二次侧不允许接熔断器或开关。即使因为某种原因要拆除二次侧的仪表或其他装置时,也必须先将二次侧短路,然后再进行拆除。

    68、电缆穿管问题

    一根管内所装的导线不得超过8根。

    管子为钢管(铁管)时,管子必须要可靠接地。

    管子为钢管(铁管)时,管子出线两端必须加塑料保护套。

    导线穿管长度超过30米(半硬管)其中间应装设分线盒。

    导线穿管长度超过40米(铁管)其中间应装设分线盒。

    导线穿管,有一个弯曲线管长度不超过20米。其中间应装设分线盒。

    导线穿管,有二个弯曲线管长度不超过15米。其中间应装设分线盒。

    导线穿管,有三个弯曲线管长度不超过8米。其中间应装设分线盒。

    69、额定电流的选择

    刀开关的额定电流,一般应不小于所关断电路中的各个负载额定电流的总和.若负载是电动机,就必须考虑电路中可能出现的最大短路峰值电流是否在该额定电流等级所对应的电动稳定性峰值电流以下(当发生短路事故时,如果刀开关能通

    以某一最大短路电流,并不因其所产生的巨大电动力的作用而发生变形、损坏或触刀自动弹出的现象,则这一短路峰值电流就是刀开关的电动稳定性峰值电流).如有超过,就应当选用额定电流更大一级的刀开关.
