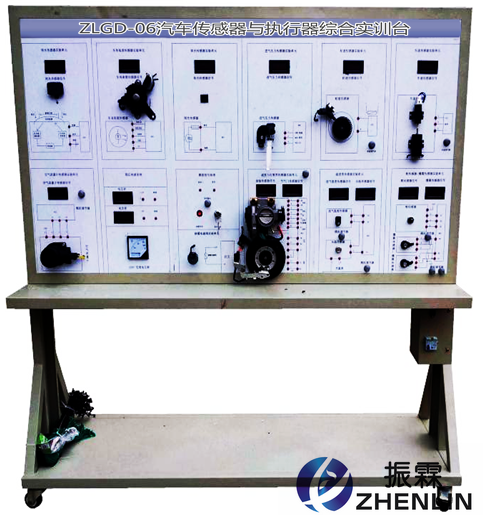

  • ZLGD-06 汽车传感器与执行器综合实训台


  • 发布者:汽车示教板实验室设备 发表时间:2018-03-15

  • 一、汽车传感器与执行器综合实训台概述:
      汽车传感器与执行器综合实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用汽车传感器与执行器系统的真实部件,充分展示汽车传感器与执行器系统的组成结构和工作过程。通过示教板的演示,可清楚了解点汽车传感器与执行器系统的结构与功能,便于学生较快地掌握点汽车传感器与执行器系统的构造和原理,提高学生对汽车传感器与执行器系统的初步认识,使学生了解汽车传感器与执行器系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
    二、汽车传感器与执行器综合实训台功能特点:
    1、采用完整的发动机传感器与执行器部件,使用曲轴传感器信号轮,模拟发动机运行;
    实验插接导线连接好后,可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
    2、安装原车发动机控制单元,组合仪表,燃油箱,油泵,油泵继电器,保险丝盒,喷油嘴4个,喷油导管,喷油量杯,可移动台架,多个传感器和执行器。
    3、示教板面板上绘有彩色喷绘电路图,学员可直观对照电路图对接传感器与执行器,认识和分析汽车传感器与执行器系统的工作原理。
    4、示教板上安装有燃油箱,燃油量传感器,发动机控制单元,组合仪表,油泵继电器,点火开关,诊断座,保险盒,安装喷油嘴和量杯,面板上安装有检测端子,可直接在面板上检测发动机控制系统电路元件的电信号。
    5、设备面板上传感器侧安装有检测端子,可直接对接传感器与执行器。
    6、模拟曲轴位置传感器信号,可使燃油泵工作,喷油嘴喷油,火花塞点火。
    7、设备上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
    8、设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
    9、设备底架部分采用钢性结构焊接,表面采用烤漆工艺,带自锁脚轮装置,移动灵活。
    10、设备工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    三、技术参数:
    1、外形尺寸:(约):1740×600×1700mm(长×宽×高)
    2、外接电源:AC 220V±10% 50Hz
    3、工作电压:DC 12V直流电压;
    4、燃油压力表:0~10kg/psi
    5、工作温度:-50℃~50℃;
    6、钢管:40*40*3mm
    7、机柜:1.5mm冷板冲压成形,
    8、移动脚轮:100*60mm
    四、基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图
    (面板:1700*900*4mm)
    1
    2 信号模拟装置 全新 1
    3 诊断座 全新 1
    4 点火开关 全新 1
    5 无分电器点火系统 含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。 1
    6 燃油箱 10L 1
    7 汽油泵(含汽油泵插头) 全新 1
    8 油泵继电器 全新 1
    9 喷油器 带4个120ml玻璃量杯 1
    10 喷油嘴 全新 4
    11 燃油压力表 0~10kg/psi 1
    12 曲轴位置传感器及信号轮 全新 1
    13 节气门体总成 全新 1
    14 发动机传感器与执行器(全套) 全新 1
    15 移动台架(带自锁脚轮装置) 1740×600×1700mm(长×宽×高) 1
    16 实验插接导线 振霖全新 1
    17 说明书 振霖 1
