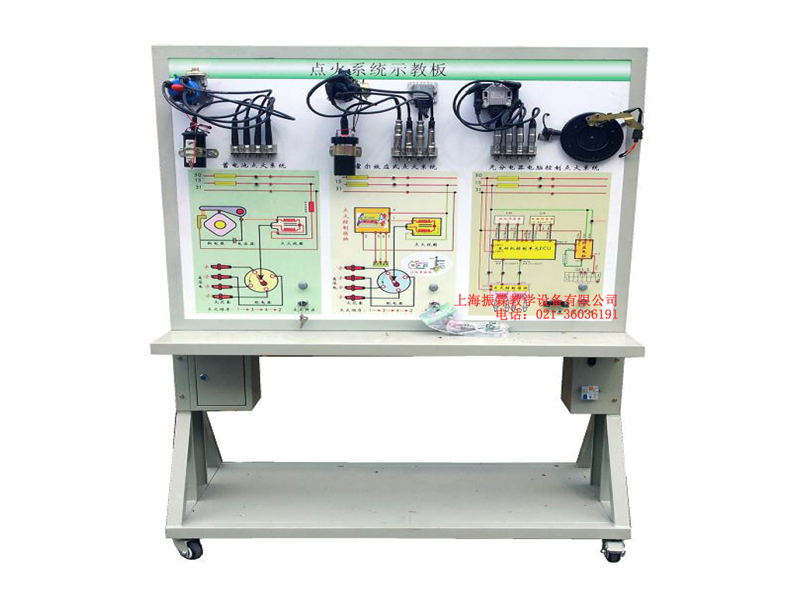

  • ZLGD-07 卡罗拉电控点火系统示教板


  • 发布者:汽车示教板实验室设备 发表时间:2018-03-15

  •  一、产品概述:
      卡罗拉电控点火系统示教板是配合大中院校、部队、汽修等专业的汽车培训技能之用,该设备采用原车的发动机点火系统的真实部件,充分展示发动机点火系统的组成结构和工作过程。通过发动机电控系统的演示,可清楚了解发动机点火系统的结构与功能,便于学生较快地掌握发动机电控系统的构造和原理,提高学生对发动机电控系统的初步认识,使学生了解发动机电控系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
    二、功能特点:
    1、真实可运行原车的发动机点火系统,可充分展示原车点火系统的组成结构和工作过程。
    2、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实物,认识和分析各种点火系统的工作原理。
    3、示教板面板上安装有检测端子,可直接在面板上检测点火系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
    4、示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
    5、示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面, 方便放置资料、轻型检测仪器等。
    6、示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
    三、技术参数:
    1、外形尺寸:(约):1240×600×1700mm(长×宽×高)
    2、外接电源:AC 220V±10% 50Hz
    3、工作电压:DC 12V直流电压;
    4、工作温度:-50℃~50℃;
    5、钢管:40*40*3mm
    6、机柜:1.5mm冷板冲压成形,
    7、移动脚轮:100*60mm
    四、基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图和工作原理示意图面板:1200*900*4mm 1
    5 无分电器分组点火系统 车型:,含发动机控制电脑(ECU)、点火开关、曲轴位置传感器、点火器总成、火花塞 1
    6 驱动机构 减速电动机,15转/分 1
    7 曲轴位置传感器及信号轮 原车装置 1
    8 保险丝盒 振霖 1
    9 移动台架(带自锁脚轮装置) 1240×600×1700mm(长×宽×高) 1
    10 故障模拟与排除装置 振霖 1
