  • 纯电动汽车驱动与控制教学实验设备


  • 发布者:新能源汽车教学设备 发表时间:2018-04-04
  •   ZLXN-Y07纯电动汽车驱动与控制教学实验设备采用全新纯电动车电机驱动系统实物为基础,由师生自由搭接实训平台。适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。

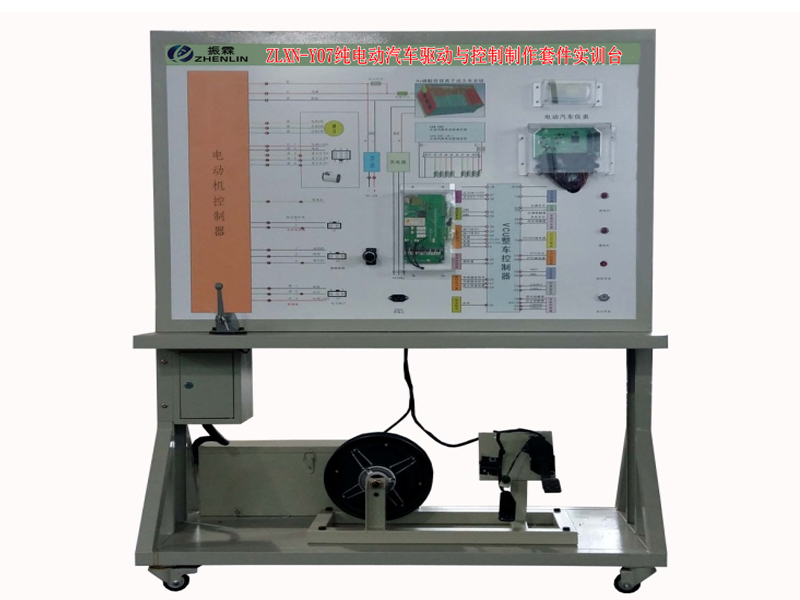

    ZLXN-Y07 教学实验设备


    一、ZLXN-Y07纯电动汽车驱动与控制教学实验设备功能特点:
    1、搭接好后,真实可运行的纯电动电机驱动系统,充分展示纯电动电机驱动系统的组成结构与工作过程。
    2、接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
    3、设备面板采用开放式设计,真实器件可自由搭接。
    4、纯电动车电机驱动系统真实器件采用挂件安装,附彩色接线原理图。
    5、面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

    二、
    ZLXN-Y07纯电动汽车驱动与控制教学实验设备技术规格:
        外形尺寸(约):1400×650×1600mm(长×宽×高)
        动力电源:原车 48V
        工作电压:原车
        工作温度:-40℃~+50℃
        颜色:7032
        钢管:40*40*3mm
        机柜:1.5mm冷板冲压成形,背面设置维修门;
        移动脚轮:100*60mm
    三、
    ZLXN-Y07纯电动汽车驱动与控制教学实验设备基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 挂件 装有各种接线与检测端子以及彩色电路图 1
    2 电机驱动系统 48V1KW 1
    3 电机控制器 48V1KW 1
    4 动力电池组与管理系统   1
    5 挂档座   1
    6 充电座   1
    7 充电枪   1
    8 充电器   1
    9 插接导线   1
    10 点火开关   1
    11 组合仪表   1
    12 电子油门踏板   1
    13 刹车开关   1
    14 教师手册 配套 1
    15 合格证与保修卡 配套 1
