  • 双燃料混合动力发动机教学实验设备


  • 发布者:新能源汽车教学设备 发表时间:2018-04-04

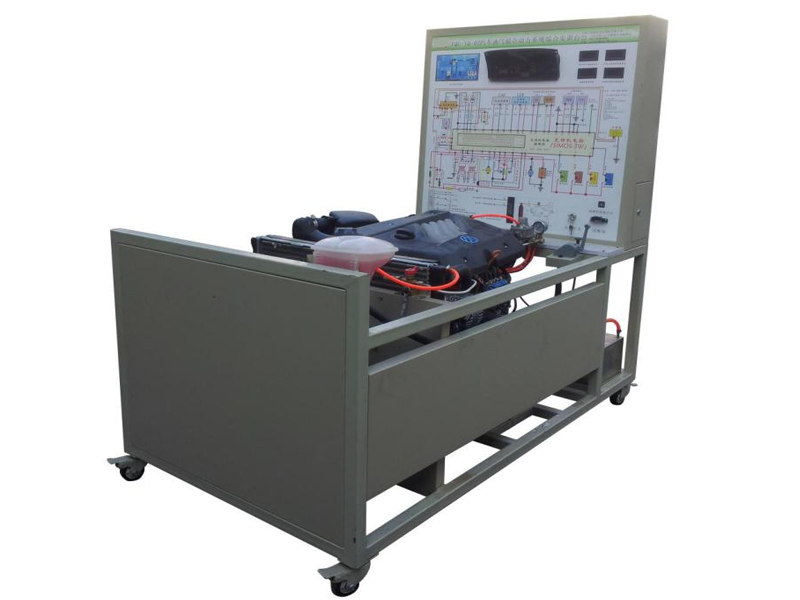

  •   ZLXN-Y08双燃料混合动力发动机教学实验设备采用翻新 捷达王合动力汽油发动机为基础,可运行发动机,进行起动、加速、减速等工况的实践操作,真实展示双燃料混合动力汽油发动机的组成结构和工作过程。适用于各类院校对汽车双燃料混合动力发动机和维修实训的教学需要。
    ZLXN-Y08  教学实验设备


    一、ZLXN-Y08双燃料混合动力发动机教学实验设备功能特点:
    1、真实可运行的双燃料混合动力汽油发动机,充分展示双燃料混合动力汽油发动机的组成结构和工作过程。
    2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图(包括发动机电控电路与燃料控制ECU系统);学员可直观对照电路图和双燃料混合动力汽油发动机实物,认识和分析控制系统的工作原理。
    3、实训台面板上安装有汽车仪表与燃气转换开关,可实时显示发动机转速、水温、机油压力灯、燃气存储量、充电指示灯等参数变化。
    4、实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号,如电阻、电压、电流、频率信号等。
    5、实训台配备有油门控制装置,可方便对发动机加速减速。发动机在怠速状态时,只有燃油工作;在加速状态时,油气混合同时工作,在负荷加大时,燃气量变大。
    6、设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
    7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
    8、实训台底座采用钢结构焊接,表面采用喷烤漆工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
    二、ZLXN-Y08双燃料混合动力发动机教学实验设备技术规格:
    外形尺寸:1500×1000×1700mm(长×宽×高)
    工作电源:直流12V
    燃油标号:依发动机型号
    油箱容积:10L
    工作温度:-40℃~+50℃
    颜色:7032
    钢管:40*40*3mm
    面板机柜:1.5mm冷板冲压成形,背面设置维修门;
    移动脚轮:120*80mm
    三、ZLXN-Y08双燃料混合动力发动机教学实验设备基本配置(每台):

    序号 名       称 规格型号 单位 数量
    1 检测控制面板 装有各种检测端子以及彩色电路图 1
    2 组合仪表   1
    3 点火开关   1
    4 燃气转换开关 配套 1
    5 燃气控制装置 配套 1
    6 双燃气混合动力汽油发动机总成(带发动机运行所有附件) 翻新,原车 1
    7 燃料气瓶 配套,5KG 1
    8 燃油箱 10L 1
    9 油门控制装置 配套 1
    10 进、排气管 原车 1
    11 水箱(含保护罩) 配套 1
    12 冷却风扇 配套 1
    13 蓄电池 12V 1
    14 继电器 含:起动继电器等各类运行继电器 1
    15 保险丝盒 配套 1
    16 电源总开关 50A 1
    17 故障模拟系统 配套 1
    18 移动台架(带自锁脚轮装置) 1500×1000×1700mm(长×宽×高) 1
    19 教师手册 配套 1
    20 合格证与保修卡 配套 1
