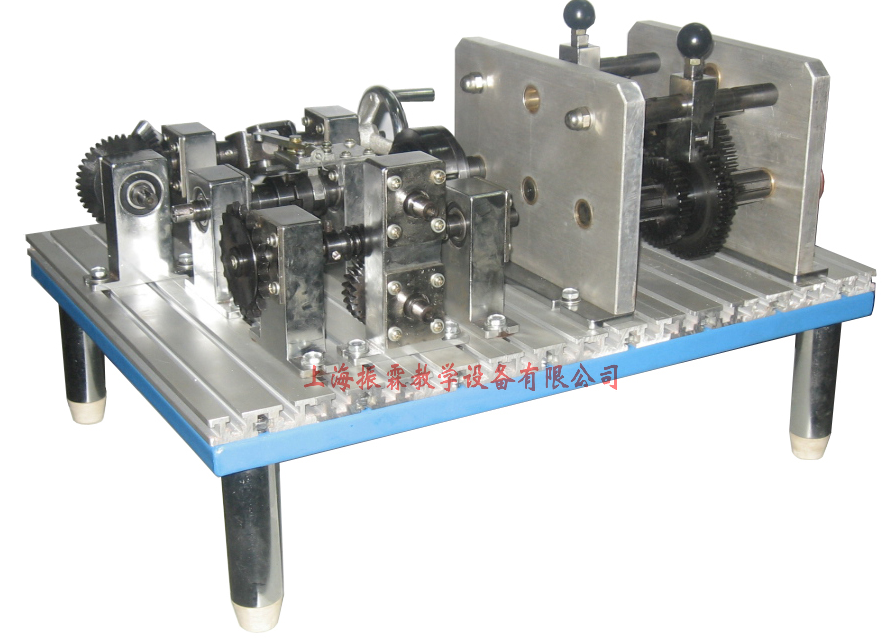

  • 机械传动方案创新设计分析实验装置


  • 发布者:机械类教学实训设备 发表时间:2019-05-13
  • 一、实验内容
    1、拼装各种类型组合的机械传动,观察各种单级传动,分析其传动原理及特点;
    2、对比分析不同组合传动的特点。
    二、实验箱简介
    1、实验箱配置及主要技术参数;本实验箱备有54种110个自制零部件、16种标准件及4种外购件,还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制,加工精度高,使用轻巧方便。各种零件的名称、数量及主要技术参数如附表所示。
    2、拚装方案:利用本实验箱配备的零部件可组装数十种机械传动方案
        主要有:
    (1)单级传动:V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、蜗杆蜗轮传动(上、下置式)、槽轮机构、单十字万向联轴器传动等。
    (2)变速器:参照CA6132精密车床变速器设计。
    手动滑动套,使两三联齿轮分别沿二根花键轴滑移,通过三根传动轴(二根花键轴及一根平键轴)上不同的齿轮啮合,可得9级传动比。三根传动轴可三角形布置,也可展开布置。卸下平键轴,装上中介轮轴及介轮,可得含介轮的齿轮传动。
    (3)多级组合传动:可在上述单级传动及变速器中任选两种或两种以上,                      用联轴器或离合器联接组成多级组合传动
    .例如:
    手轮—锥齿轮—九速变速器—联轴器—链—槽轮机构组合传动
    手轮—九速变速器(中介轮)—离合器—V带组合传动
    手轮—联轴器—链—槽轮机构组合传动
    手轮—V带—离合器—链—槽轮机构组合传动
    手轮—锥齿轮—槽轮机构- V带组合传动
    手轮—锥齿轮—槽轮机构—链轮组合传动
    手轮—V带—槽轮机构组合传动
    手轮—链—槽轮机构组合传动

    三、技术参数
    外形尺寸:520×390×150
    拼装后尺寸:490×360×320
    总 重 量:22Kg
    四、实验台配置清单
    序号
    名称
    规格
    数量
    1
    零件箱

    1个
    2
    安装平台

    1张
    3
    九级变速机构组件
    (1)三联齿轮m=2  Z=36、48、28
    (2)三联齿轮m=2  Z=33、45、25
    (3)齿轮m=2  Z=48
    (4)齿轮m=2  Z=36
    (5)齿轮m=2  Z=56
    (6)轴(花键)
    (7)中间轴
    1件
    1件
    1件
    1件
    2件
    2件
    1件
    4
     圆锥齿轮机构组件
    (1)伞齿轮m=2  Z=20
    (2)伞齿轮m=2  Z=30
    1件
    1件
    5
    蜗轮蜗杆机构组件
    (1)蜗杆m=2  Z=1
    (2)蜗轮m=2  Z=29
    1件
    1件
    6
    平面连杆机构组(曲柄摇杆、曲柄滑块)

    (1)连杆
    (2)曲柄
    (3)滑块
    (4)连杆连接件
    2件
    2件
    2件
    6件
    7
    槽轮机构组件
    (1)槽轮
    (2)拨盘
    1件
    1件
    8
    带传动组件
    (1)三角皮带轮   O型   Φ44
    (2)三角皮带轮   O型   Φ80
    1件
    1件
    9
    链传动组件
    (1)链轮P=12.7  d=7.92  Z=20
    (2)链轮P=12.7  d=7.92  Z=25
    1件
    1件
    10
    联轴器组件
    (1)弹性联轴器
    (2)刚性联轴器     (3)单万向节
    2件
    1套
    1件
    11
     离合器

    (1)拨叉
    (2)轴(滑块轴)
    (3)立柱
    2件
    2件
    2件
    12
    驱动部分
    手轮
    1个
    13
    通用配件
    (1)轴承座
    (2)传递轴I
    (3)传递轴Ⅱ
    (4)传递轴Ⅲ
    (5)紧固标准件M8×30
    6件
    1件
    2件
    1件
    20件
    14
    装拆工具

    1套。
    15
    产品使用说明书

    1份
