  • 曲柄滑块、导杆、凸轮组合教学实验设备


  • 发布者:机械类教学实训设备 发表时间:2018-04-05
  •     曲柄滑块、导杆、凸轮组合教学实验设备可进行曲柄滑块机构及曲柄导杆滑块机构、凸轮机构的拼装。比较曲柄滑块机构及曲柄导杆滑块机构的性能差别。可对各种运动规律(8种)的直动从动杆凸轮机构的运动进行比较。所有杆构件长度及滑块偏心距均可进行无级调节,分析该参数改变,对机构运动特性的影响。检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统,以串口通讯,测试数据精度高、速度快、稳定。该系统配套软件以Vb为平台制作开发,其内容丰富,包括实验录像、实验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容,具有综合性、开放性的特点。驱动直流电机可进行无级调速,以满足实验机构的不同运动要求。

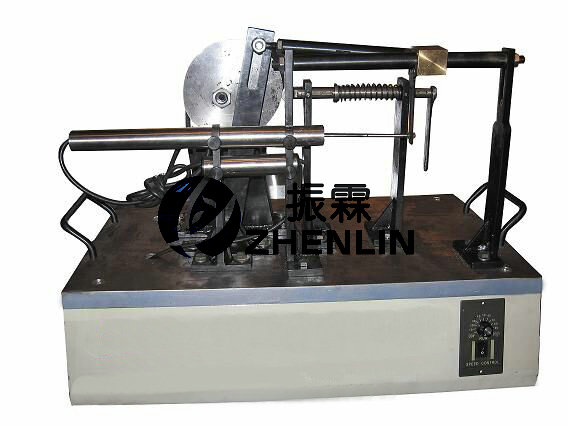

    ZLOM-239  教学实验设备


    ZLOM-239曲柄滑块、导杆、凸轮组合教学实验设备实验项目:
    1.滑块线位移、线速度、先加速度等运动特性
    2.曲柄的转速计回转不匀速
    3.比较曲柄导杆滑块机构的性能差别
    4.曲柄长度、连杆长度都可调整,可分析该两参数改变,对就够运动特性的影响
    5.等加速凸轮与偏心凸轮直动从动杆运动规律的比较
    6.平底从动杆与滚子从动杆运动规律的差异
    7.各机构的动画效果图及其理论曲线
    8.实侧曲线与理论曲线的比较
