  • 给排水设备管道安装与控制实训设备


  • 发布者:环境工程,智能楼宇实验室装置 发表时间:2018-09-19
  • 一.设备性能及配置

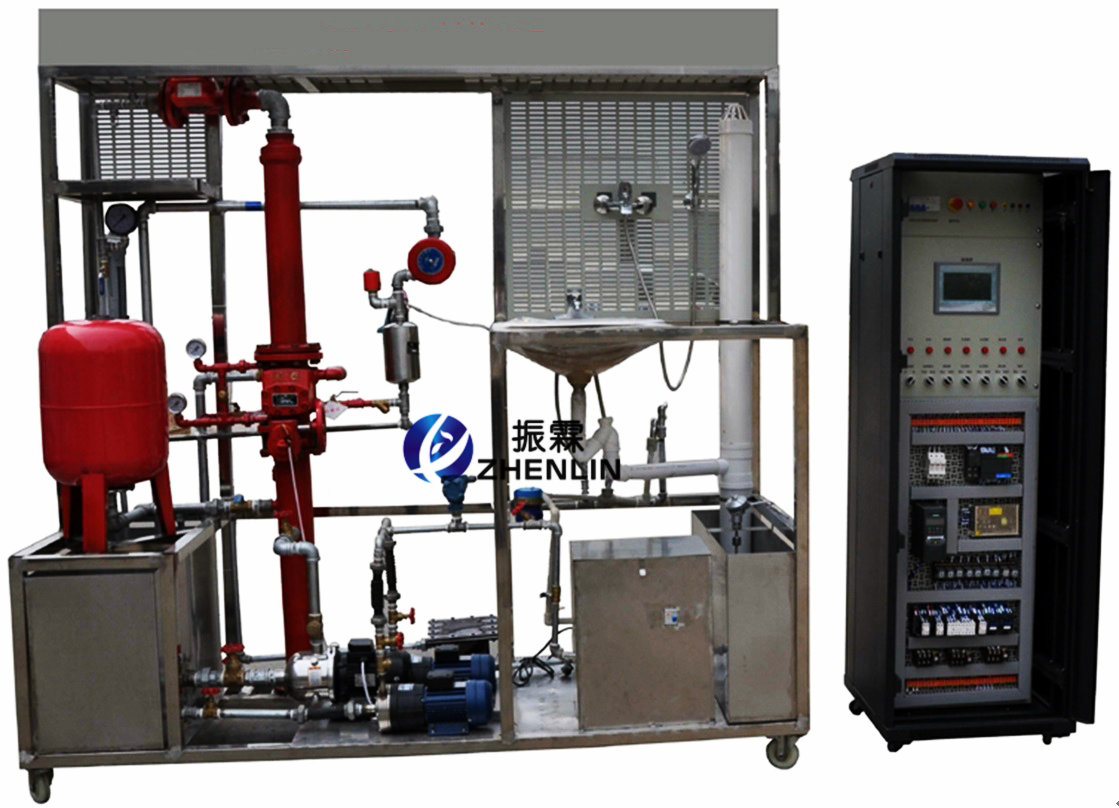

    1.设备组成:给排水设备安装与控制实训装置由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。
    2.生活给水系统:主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用渡锌管和PPR管进行设计,可进行渡锌管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能;通过脉冲式水表可以完成用水量的计量。
    3.消防给水系统:主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计,可进行镀锌管的切割、套丝、安装和通水试验操作,通过控制系统可实现喷淋灭火功能。
    4.热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。
    5.通过实训操作可掌握给排水设备安装与控制的综合能力,如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查。
    6.排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计,可进行UPVC管的切割、粘接、安装和通水试验操作,结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
    7.给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器(浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器)、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
    8.建筑给排水系统仿真教学软件:采用3D技术与交互式动画相结合的方式,模拟实际生活给水系统、消防给水系统、热水给水系统、排水系统的结构。可实现以建筑内部生活给水系统仿真,建筑内部消防给水系统仿真,建筑内部排水系统仿真,建筑内部热水供应系统仿真,建筑给排水主要组成设备的结构仿真,各类给排水系统的运行过程仿真。
    三、技术规格:
    1.给排水模型外形尺寸:2250mm×790mm×1900mm(长×宽×高);
    2.电气控制柜外形尺寸:800mm×600mm×1800mm(长×宽×高);
    3.整机功耗:<4.5kVA;
    4.装置底部安装有带刹车脚轮,方便装置的移动和固定;
    5.安全保护措施:具有接地保护、漏电过载保护、误操作保护功能;安全性符合相关的国标标准,所有材质均符合环保标准。
    四、配置参数
    1.不锈钢钢架2250mm×790mm×1900mm1台
    2.污水处理单元不锈钢1个
    3.湿式报警阀组包含延迟器、压力开关和水力警铃1套
    4.水流指示器灵敏度:15-37.5L/mim1只玻璃球洒水喷头68℃温级2只
    5.信号蝶阀干触点输出1个
    6.消防水泵三相AC380V功率:0.55KW扬程:33m流量:130 L/min。1台
    7.变频磁力驱动泵三相AC380V功率:0.37KW扬程:12m流量:20L/min2台
    8.排水泵单相AC220V功率:95W扬程:9m流量:18L/min1台
    9.气压罐容积50L1个
    10.压力变送器量程0-300KPa1只扩散硅
    11.电加热锅炉容量7L,功率2KW1台
    12.卫浴台面盆50 cm×45 cm×20 cm1个
    13.万向下水通用件1个
    14.水龙头混合式1个
    15.花洒通用件1个
    16.混合阀通用件1个
    17.浮球液位传感器高、低两档1个
    18.脉冲水表0.01立方米/脉冲1只
    19.西门子PLC控制器CPU224XP、14DI/10DO ,2AI/1AO1个
    20.西门子变频器MM420,三相380V输入 ,0.75kW,带BOP面板1台
    21.触摸屏7英寸、彩色、高分辨率
    22.组态软件昆仑通态套带权限(选购)
    23.低压电气小继电器、交流接触器、热过载继电器1套
    24.空气开关带漏电保护器1个
    25.保险丝10A3个
    26.操作开关2位6个
    27.开关电源输出:DC24V1个
    28.工作状态指示灯工作电压:DC24V7只
    29.型材电脑桌60cm×60cm×80cm1张
    30.管材、配件及配套工具:
    31.豪华工具车钢板设计,设有抽屉及柜子,可移动 1台
    32.管材与配件、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接头、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接头、截止阀、外牙直通接头、内牙直通接头、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜活接头、角阀、编织软管、金属线管、金属线管接头、1寸镀锌管、3/4寸镀锌管、不锈钢复合管、1套
    33.配套工具包含管螺纹铰扳、管子台虎钳(带支架)、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、手动试压泵等。1套
    五、能够实训项目
    1.系统竣工图和控制电气原理图绘制
    2.管材加工和连接:镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
    3.配件和器件的安装:完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装;完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
    4.管道试压与通水试验
    5.电气设计、安装与接线:水泵、配电柜、控制器、指令元件、操作元件的安装、接线
    6.控制程序设计与调试:(变频控制程序;抄表计费程序;喷淋灭火控制程序;给排水监控程序;组态监控系统)
    六、主要配置


    序号 器材名称 器材规格或型号 数量 单位 备注
    1 不锈钢钢架 2250mm×790mm×1900mm 1
    2 污水处理单元 不锈钢 1
    3 湿式报警阀组 包含延迟器、压力开关和水力警铃 1
    4 水流指示器 灵敏度:15-37.5L/mim 1
    5 玻璃球洒水喷头 68℃温级 2
    6 信号蝶阀 干触点输出 1
    7 消防水泵 三相AC380V功率:0.55KW扬程:33m流量:130 L/min。 1
    8 变频磁力驱动泵 三相AC380V功率:0.37KW扬程:12m流量:20L/min 2
    9 排水泵 单相AC220V功率:95W扬程:9m流量:18L/min 1
    10 气压罐 容积50L 1
    11 压力变送器 量程0-200KPa 1 扩散硅
    12 电加热锅炉 容量7L,功率2KW 1
    13 卫浴台面盆 50 cm×45 cm×20 cm 1
    14 万向下水 通用件 1
    15 水龙头 混合式 1
    16 花洒 通用件 1
    17 混合阀 通用件 1
    18 浮球液位传感器 高、低两档 1
    19 脉冲水表 0.01立方米/脉冲 1
    2.电气控制柜基本配置

    序号 器材名称 器材规格或型号 数量 单位 备注
    1 PLC控制器 CPU224XP
    14DI/10DO ,2AI/1AO
    1
    2 变频器 MM420,三相380V输入 ,0.75kW,带BOP面板 1
    3 触摸屏 7英寸、彩色、高分辨率
    4 组态软件 昆仑通态 1
    5 低压电气 小继电器、交流接触器、热过载继电器 1
    6 空气开关 带漏电保护器 1
    7 保险丝 15A 3
    8 操作开关 2位 6
    9 开关电源 输出:DC24V 1
    10 工作状态指示灯 工作电压:DC24V 7
    11 型材电脑桌 60cm×60cm×80cm 1 电脑用户自配
