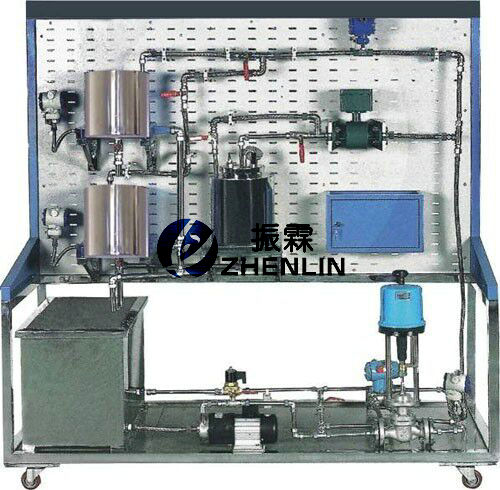

  • ZLW-P09 过程控制设备故障诊断与维修技能实训平台


  • 发布者:过程控制实训设备 发表时间:2018-03-12

  • 一、产品概述:

    随着科学技术的飞速发展,过程控制设备自动化程度越来越高,过程控制设备的功能越来越多,操作也变得越来越复杂,许多智能仪表设备正逐渐被广泛应用,因此要求现场设备维护及设备人员掌握的技能也应不断更新。该提高技术工人的理论技术水平和实际操作技能,增强工人在新形式条件下的竞争能力,该套设备可以提高设备维护、检修及操作人员现场处理问题的能力。

    二、系统特点:

    1、对象系统为不锈钢框架,所有器件均为不锈钢和铝合金设计

    2、传感器的二次测量仪表安装在对象上,方便学生在现场进行各项操作

    3、控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手技能,同时对于现场仪表的接线更加直观明了

    4、对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象

    三、技术性能:

    1、输入电压:单相三线~220V±10%  50HZ

    2、工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m

    3、整体尺寸:160cm×75cm×154cm

    4、装置容量:<3kVA

    四、系统组成:

    被控对象(不锈钢框架):

    1、动力系统:1套

    2、水箱:2套

    3、储水箱:1套

    4、液位:1路压力变送器进行水箱液位检测

    5、流量:1路涡轮流量计进行管道流量检测

    6、压力:1路差压变送器进行阀门前后端压力差检测

    7、温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测

    8、电动调节阀:1套,通过改变阀门大小来控制管道流量的大小

    9、电磁阀:1个

    10、管路:若干

    11、阀门:若干

    控制系统(网孔板):

    1、不锈钢网孔板:1套

    2、故障设置箱:1套

    3、开关电源:1个

    4、单相调压模块:1个

    5、K分度热电偶冷端补偿器:1个

    6、漏电保护器:5个

    7、接线端子排:若干

    8、智能仪表:1个

    五、实训项目

    1、实训装置的结构组成和系统认识

    2、电动阀故障诊断与维修技能实训

    1)电动阀基本原理认识

    2)电动阀常见故障分析

    3)电动阀维护与维修

    3、压力检测仪表故障诊断与维修技能实训

    1)压力检测仪表基本原理认识

    2)压力检测仪表常见故障分析

    3)压力检测仪表维护与维修

    4、流量检测仪表故障诊断与维修技能实训

    1)流量检测仪表基本原理认识

    2)流量检测仪表常见故障分析

    3)流量检测仪表维护与维修

    5、温度检测仪表故障诊断与维修技能实训

    1)温度检测仪表基本原理认识

    2)温度检测仪表常见故障分析

    3)温度检测仪表维护与维修

    6、液位检测仪表故障诊断与维修技能实训

    1)液位检测仪表基本原理认识

    2)液位检测仪表常见故障分析

    3)液位检测仪表维护与维修
