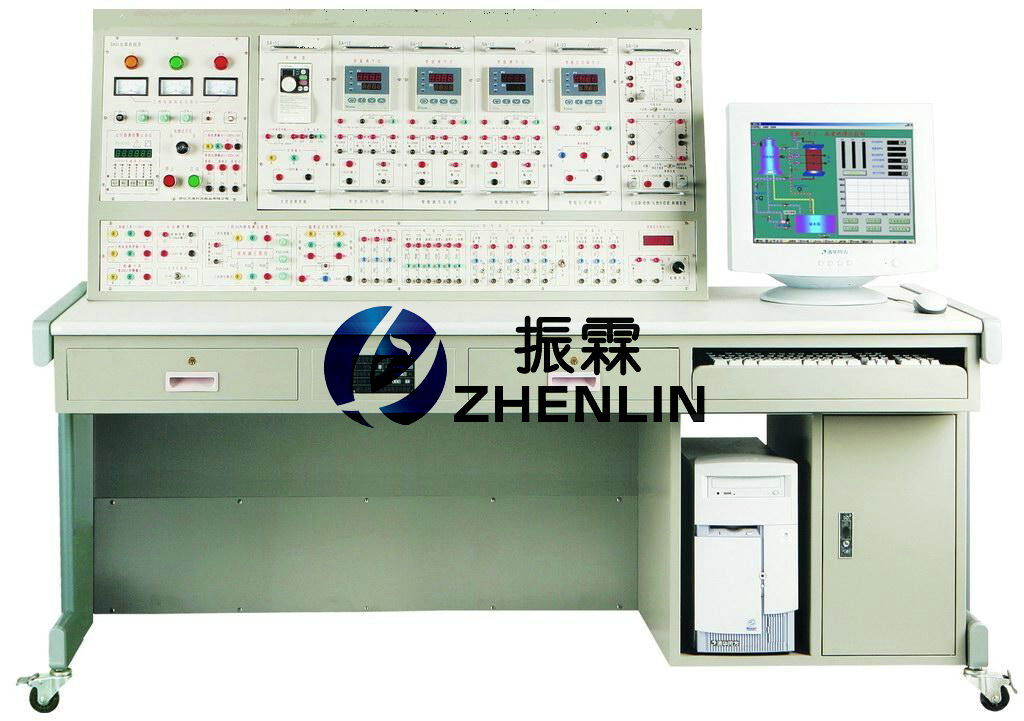

  • ZLW-P01型过程控制综合实验装置


  •     过程控制综合实验装置能完成《自动控制理论》、《过程控制》、《自动化仪表》、《集散控制》、《PLC可编程控制》、《单片机控制》、《计算机控制》等课程所开的实验项目。集多领域、多学科技术于一体,充分体现了实验装置的先进性、开放性和功能的多样化。
        产品吸取国内外教学仪器的优点,并结合我国工业的现场而设计,具有外形美观大方,布局合理,使用方便,适用于多层次实验教学和开放性实验室的建设。
    一、过程控制综合实验装置的技术指标及要求:
    1、工作电源:三相四线(或三相五线)380V±10%  50Hz
    2、外形尺寸:183cm×73cm×140cm
    3、整机容量:<5kVA
    二、
    过程控制综合实验装置的装置的配备:
    1、ZLW01电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板):
        (1)交流电源面板
        提供实验所需的三相四线~380V、三路单相~220V电源,总电源由三相钥匙开关控制,电网电压由三只交流电压表监示,三相带灯熔断器作为断相指示。设有漏电保护空气开关、电压型漏电保护器、电流型漏电保护器。另外,还设有定时器兼报警记录仪,为学生实验技能的考核提供一个统一的标准。

        (2)执行机构及I/O信号接口面板
        执行机构有三相可控硅移相调压装置、电动调节阀、三相不锈钢磁力泵、电磁阀、三菱变频器及三相电加热管组成,另外电加热锅炉带有防干烧保护设备。并将各传感器检测及执行器控制信号同面板上的插座相连,便于学生自己连线组成不同的控制系统。
    2、ZLW02实验桌:

        实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。电脑桌联体设计,造型美观大方。
    3、ZLW-11 交流变频控制
    4、控制种类:

        智能仪表控制
        远程数据采集控制
        DCS分布式过程控制
        S7-300PLC过程控制
        S7-200PLC过程控制
        单片机控制
        以太网控制
        嵌入式以太网控制
        三菱PLC控制
        PCI采集卡控制
    5、系统实验教学软件:包括MCGS工控组态软件、组态王组态软件、和利时MACS V系统组态软件、STEP7编程软件、WinCC组态软件及单片机数据采集与控制软件等,根据硬件配置进行配套。
    三、
    过程控制综合实验装置的实验项目:
    本装置能完成如下实验项目内容:
    1、过程控制系统结构组成的认识实验

        (1)过程控制及检测装置硬件结构组成的认识与控制方案的组成及连接实验
        (2)智能调节仪表、智能变送仪表等智能仪表的操作及参数设定实验
        (3)传感器的校正(零点迁移与量程调整)
    2、被控对象特性测试实验:

        (1)单容水箱特性测试实验
        (2)双容水箱特性测试实验
    3、单回路控制系统实验:

        (1)单回路控制系统的实践
        (2)上水箱(或中水箱或下水箱)液位定值控制实验
        (3)双容水箱液位的定值控制实验
        (4)三容水箱液位的定值控制实验
        (5)锅炉内胆静态水温的定值控制实验
        (6)锅炉内胆动态水温的定值控制实验
        (7)锅炉夹套水温的定值控制实验
        (8)电动阀支路流量的定值控制实验
        (9)变频调速磁力泵支路流量的定值控制实验
    4、温度位式控制系统实验:

        (1)锅炉内胆水温位式控制实验
    5、串级控制系统的实验:

        (1)串级控制系统的连接实践
        (2)水箱液位串级控制实验
        (3)三闭环液位控制实验
        (4)下水箱液位与电动调节阀流量的串级控制实验
        (5)下水箱液位与变频调速磁力泵支路流量的串级控制实验
        (6)锅炉内胆水温与锅炉内胆循环水流量的串级控制实验
        (7)盘管出水口水温与热水流量的串级控制实验
    6、比值控制系统实验:

        (1)单闭环流量的比值控制实验
        (2)双闭环流量的比值控制实验
    7、滞后控制系统实验:

        (1)盘管出水口温度的纯滞后控制实验
        (2)盘管出水口温度的滞后控制实验
        (3)流量纯滞后控制实验
    8、前馈-反馈控制系统实验:

        (1)锅炉内胆水温的前馈-反馈控制实验
        (2)下水箱液位的前馈-反馈控制实验
    9、解耦控制系统实验:

        (1)上水箱水温与液位的解耦控制实验
        (2)锅炉夹套水温与锅炉内胆水温的解耦控制实验
    10、工控组态软件组态控制实验:

        (1)实时数据库组态实验
        (2)图形动画、报表、曲线、报警组态实验
        (3)设备通讯组态实验
        (4)脚本程序应用组态实验
    四、过程控制综合实验装置的智能仪表控制:
    1、ZLW-12 智能调节仪(三件)

        系统采用智能型的AI-818仪表(3只),线性电流4~20mA电流输出,包含人工智能调节算法,模糊PID及参数自整定功能,可组成三闭环控制系统。
    2、ZLW-13 智能位式调节仪

        系统采用智能型的AI-708仪表,带有计算机RS485通讯功能,采用继电器位式输出、位式控制算法,挂箱内部装有接触器位式控制装置,仪表可根据设定值、回差来控制继电器的动作,完成温度位式控制。
    3、ZLW-14 比值器、前馈反馈补偿器、解耦装置

        采用硬件前馈反馈补偿器、比值器和解耦装置,完成前馈反馈、比值、解耦控制实验,其中通过比值器可完成流量单闭环与双闭环比值控制实验;通过前馈反馈补偿器可以完成液位与流量以及温度与流量的前馈反馈控制实验;通过解耦装置可完成液位与温度以及锅炉夹套与内胆的温度解耦实验。
    五、过程控制综合实验装置的配置清单(可选配):
    序号 编号 名  称 数量
    1
    ZLW-01 电源控制屏 1 件
    ZLW-02 实验桌 1 张
    2
    ZLW-11 交流变频控制(日本三菱) 1 件
    3
    ZLW-12 智能调节仪控制(按实验要求需配3件) 3 件
    ZLW-13 智能位式调节仪 1 件
    ZLW-14 比值/前馈-反馈补偿器、解耦装置 1 件
      配套实验教学软件 1 套
    4
    ZLW-21 远程数据采集热电阻输入模块 1 件
    ZLW-22 远程数据采集模拟量输出模块 1 件
    ZLW-23 远程数据采集模拟量输入模块 1 件
      配套实验教学软件 1 套
    5
    ZLW-31 FM148  现场总线远程I/O模块(8路模拟量输入) 1 件
    ZLW-32 FM143  现场总线远程I/O模块(8路热电阻输入) 1 件
    ZLW-33 FM151  现场总线远程I/O模块(8路模拟量输出) 1 台
    ZLW-34 MACS控制系统网络示意图 1 件
    ZLW-35 MCU主控单元(带PROFIBUS-DP总线通讯接口卡) 1 套
      “和利时”MACS V组态软件 1 套
      配套实验教学软件 1 套
    6
    ZLW-41A S7-300 PLC可编程控制器(含CPU315-2DP模块、SM331 8路模拟量输入模块、SM332 4路模拟量输出模块) 1 件
    ZLW-43 S7-300控制系统网络示意图 1 件
      STEP7 5.2编程软件 1 套
      WinCC 6.0组态软件 1 套
    7
    ZLW-44 S7-200 PLC可编程控制器(西门子S7-200<主机CPU224,集成24点开关量,14点输入/10点输出>,模拟量模块EM235) 1 件
      配套实验教学软件 1 套
    8
      CP5611专业网卡及通讯电缆 1 件
    9
      MCGS工控组态软件(200点) 1 套
    10
      组态王软件(256点) 1 套
    11
    ZLW-51 单片机控制(利用RS232通信接口,配合单片机控制与计算机算法控制软件<著名MATLAB软件>,可实现各种数字式PID运算控制和各种先进的智能控制,并实现数据实时采集作图) 1 件
      配套实验教学软件 1 套
    12
    ZLW-61 ADAM-6015 6路热电阻模块 1 件
    ZLW-62 ADAM-6024 多功能模块 1 件
    ZLW-64 HUB以太网交换机 1 件
      配套实验教学软件 1 套
    13
    ZLW-63 ADAM-6500通信控制模块 1 件
      配套实验教学软件 1 套
    14
    ZLW-71 可编程控制器系统(包含FX2N-48MR主机<主机集成48点开关量>、FX2N-4AD 8路模拟量输入模块、FX2N-4DA 4路模拟量输出模块及FX2N-4AD-PT 4路铂电阻输入模块) 1 件
      配套实验教学软件 1 套
    15
    ZLW-81 PCI数据采集卡(采用美国NI公司PCI-6024数据采集卡,主要用来进行MATLAB实时仿真,以实现MATLAB的快速原型化) 1 件
    ZLW-82 PCI数据采集卡(采用台湾研华公司PCI-1711数据采集卡,MCGS组态软件直接支持该板卡,通过两只智能温度仪表变送后,可完成所有实验项目) 1 件
    16
    ZLW-91 采用研华ADAM5510/KW控制器,配置ADAM5017模拟量输入模块、ADAM5024模拟量输出模块及ADAM5050开关量输入/输出模块,配套实验教学软件 1 件
    17
    ZLW-03 高可靠护套结构手枪插实验连接线、航空连接电缆及实验配件 1 套
