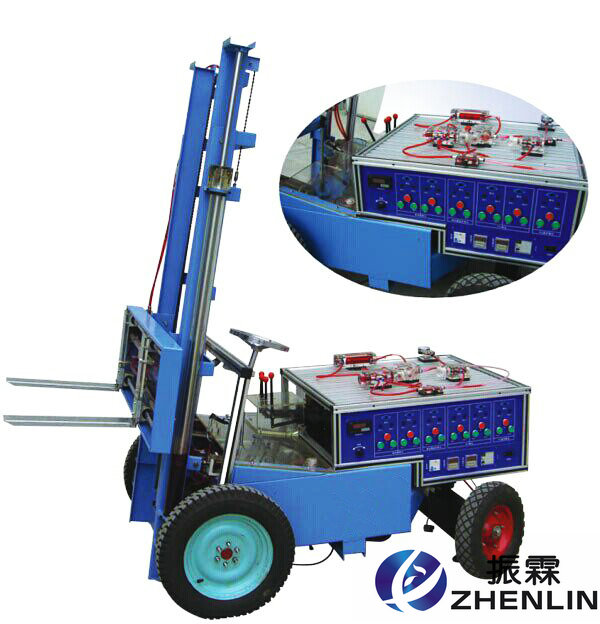

  • ZLD-Y60K 透明液压教学叉车


  • 发布者:气动液压教学实训设备 发表时间:2018-03-18

  • 一、概述:
      叉车是机械工程中的重要机械,按铲向可分为直叉和斜叉等,它广泛应用于工民建行业。我公司在透明液压传动实验台基础上综合了液压PLC与气动PLC实验设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成。是目前集液压技术、PLC可编程控制器技术于一体的理想的综合性实验设备。实验时可让学生直观、感性地对比,了解机、电、液各自具有的特点特色、优点及缺点等。
      利用该实物
    透明液压教学叉车具有直观形象的了解液压元件的结构及原理,可清清晰明了的观察液压传动实验油路,由机械传动、电气传动与实物模型相结合。内部结构原理及液压传动油路的工作过程,该仿真叉车可以对单个液压元件的结构工作原理及性能进行教学,还可对常见的基本液压回路进行实验演示学习。
    二、特点:
    1、台采用冷轧钢板(并经过喷塑、防腐处理)制作,液压回路实验屏采用工业铝合金T形槽精制而成。整台一体化结构,控制与操作相结合;
    2、操作控制为PLC与继电器控制,集中于实验屏上。整体结构紧凑、协调、布局美观大方,实用性强,可供4-6人实验。
    3、真实的体现其机械实际工作情况,使学生在实验中能深刻了解其机构的各部件与工作原理。
    4、回路油管均采用进口透明油管,液压油采用红色专用液压油,工作压力仅需0.3-0.5MP。噪音小。
    5、液压元件外壳均采用进口透明有机玻璃精制作而成,可观察到液压传动装置的内部构造和工作流程;
    三、主要技术参数:
    1、电源:220V 50HZ(市电)
    2、PLC可编程控制器(松下)FP1-C14型主机,8输入6输出(继电器输出方式);
    PLC可根据要求另选品牌型号,如(三菱、西门子、欧姆龙等)
    3、泵电机:Z400型电动机,功率400W,配专用稳压直流电机调速器,调速范围0-2000RMP;
    4、验台工作时油路要求压力仅需.3-0.5Mpa,且噪音较小;
    5、验台尺寸:1100长*850宽*1100高(mm)
    6、验屏尺寸:740长*850宽*260高(mm)
    四、实验项目:
    1、PLC可编程序控制器的基本编程、基本控制技术的应用
    2、电器控制技术应用
    3、液压传动各部元件结构及工作原理观摩;
    4、液压传动基本控制回路实验;
    5、多回路作用缸控制实验;
    6、其它综合、扩展实验;
