  • 维修电工布线实训说明


  • 发布者:信 息 资 讯 发表时间:2019-06-19
  • 一、维修电工布线实训说明中导线敷设的基本要求:
        导线敷线应根据室内电气设备的具体情况、实际要求,进行布线和分配,做到电能传送安全可靠,线路布置合理便捷,整齐美观,经济实用,并满足使用者的其他不同需要,具体要求如下.
    (1)导线额定电压大于线路工作电压,绝缘层应符合线路的安装方式和敷设的环境条件,截面应满足供电要求和机械强度。
    (2)导线敷设的位置,应便于检查和维修,并尽量避开热源,不在发热的表面敷设。(3)导线连接和分支处,不应受机械力的作用。
    (4)线路中尽量减少线路的接头,以减少故障点。
    (5)导线与电器端子的连接要紧密压实,力求减少接触电阻,并防止脱落。
    (6)水平敷设的线路,若距地面低于 2m 或垂直敷设的线路距地面低于 1.8m 的线段,均应装设预防机械损伤的装置。
    (7)为防止漏电,线路的对地电阻不应小于 0.5MΩ。
    二、
    维修电工布线实训说明中导线敷设的基本工序:
        导线敷设方式分为明敷设和暗敷设两种。导线沿墙壁、顶棚、梁、柱等处作明敷设的布线方式,称为明敷设;导线管穿过埋设于墙壁、地墙、楼板等处内部或装设在顶棚内作暗敷设的布线方式,称为暗敷设。导线敷设的基本工序如下。
    (1)熟悉施工图,作预埋、敷设准备工作(入确定配电箱柜、灯座、插座、开关、启动设备等的位置)。
    (2)沿建筑材料物确定导线敷设的路径,穿过墙壁或楼板的位置和所有配线的 2 点位置。(3)在建筑物上,将配线所有固定点打好眼孔,预埋螺栓、角钢支架、保护管、木榫等。(4)装设绝缘支持物、线夹或管子。
    (5)敷设导线。
    (6)导线连接、分支、恢复绝缘和封端,并将导线接头与设备连接。
    三、
    维修电工布线实训说明中PVC 塑料管敷设方法:
        PVC 塑料管的敷设方法有明敷设和暗敷设两种。明敷设是指直接将 PVC 塑料管敷设在墙上的布线方式,暗敷设是指将 PVC 塑料管埋入墙壁内的布线方式。PVC 塑料管敷设的操作步骤如下。
    (1)锯管。锯管前应检查 PVC 塑料管的质量,发现有裂缝、瘪馅及管内有锋口物等均不能使用。应按两个接线盒之间为一个线段,根据线路弯曲转角情况来决定长度,确定弯曲位置,一个线段内尽可能减少管口的连接口。
    锯管的方法是:用管子台虎钳将其固定,再用钢锯锯断;锯割时,在锯口上注少量润滑油可防止锯条过热;管口要平齐,并锉去毛刺。
    (2)弯管。在线路敷设中往往碰到管线改变方向需要将管子弯曲。PVC 塑料管的弯曲方法有热弯法和冷弯法,其操作要点如表 1-1 所示。
      PVC 塑料管的弯曲方法 表 1-1
    方法 热弯管 冷弯管
    操作要点 (1)将 PVC 塑料管放在热源加热,
    待至柔软状态时,把它放在坯具内弯
    曲成形
    (2)对管径在 50mm 以上的管子,为
    防止弯曲变形(弯管),可在管内充填
    干砂子,两端用木塞塞住,用方法同
    样进行局部加热再进行操作。管子冷
    却后倒出砂子即可使用
    (3)热弯法便于穿线,弯曲角度一般
    要求在 90℃以上
    (4)PVC 塑料管加热时要掌握好温
    度,不要把管子烤伤、变形
    (1)弯管前穿入相应的弯管弹簧。常用弯
    管弹簧的规格有 16mm、20mm、25mm、
    32mm
    (2)弯管弹簧内穿入一根绳子,绳子与弹
    簧两端的圆环打结连接后留有一定的长
    度,用绳子牵动弹簧,使其在 PVC 塑料
    管内移动到需要弯曲的位置
    (3)弯曲时应膝盖顶住 PVC 塑料管需要
    弯曲处,用双手握住管子两端,慢慢使其
    弯曲
    (4)弯曲后,一边拉栓柱弹簧的露在管子
    外面的绳子,一边按逆时针方向转动 PVC
    塑料管,将弹簧拉出
    (3)连接。PVC 塑料管的连接有插管接法和套管法,操作要点如表 1-2 所示。
    PVC 塑料管的弯曲方法 表 1-2

    方法 插接法 套接法

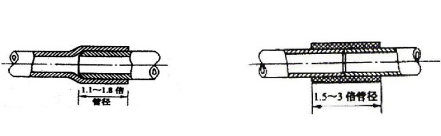

    示意图
    操作要点 (1)将管子倒角(将管倒内角、内管
    倒外角)后,擦净内外管插接段
    (2)外管加热至软化状态,内管插入
    段部分涂上黏合剂后,迅速插入外管
    (3)待 内外管吻合一致时,用冷水
    或湿布冷却,收缩变硬即完成插接连
    (1)将需套接的两根塑料管端头倒角,并涂上黏合剂
    (2)取长度为 1.3~3 倍管径的套管一段(管径 50mm 及以下取 1.3 倍;管径50mm以上取 1.5 倍)
    (3)加热套管至 130℃
    (4)将被连接的两根塑料管插入套管,并使连接管的对口位于套管中心,待冷却后

    连接 PVC 塑料管的专用配件有直接头、900 弯头、450 弯头、异径接头(三通),其连接示意图如图 1-1 所示。
    (4)敷设。

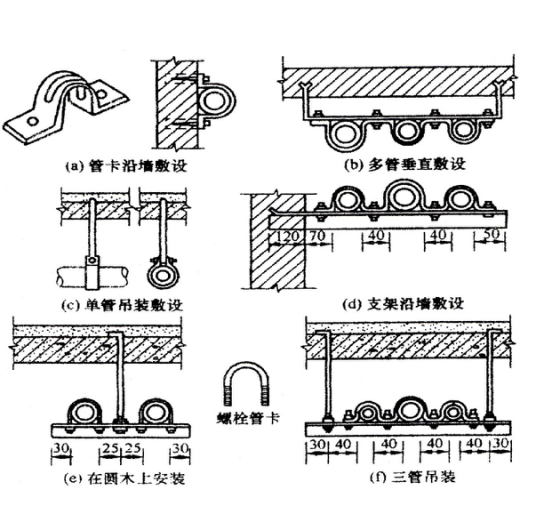

    ①PVC 塑料管敷设。明敷设时,应采用管卡支持,固定管子的管卡需距离始端、终端、转角中点、接线盒或电气设备边缘 150mm~500mm;中间直线部分间距均匀。管卡均安装在木结构或木榫上。



    ②线管在砖墙内暗线敷设。线管在砖墙内暗线敷设时,一般在土建砌时预埋,否则应先在墙砖上留槽或开槽,然后在砖缝里打入木榫并钉上钉子,再用铁丝将线管绑上扎在钉子上,并进一步将钉子钉入。
    ③线管在混凝土内暗线敷设。线管在混凝图内暗线敷设时,可用铁丝将管子绑扎在钢筋上,将管子用垫块高 15mm 以上,使管子与混凝土间保持足够距离,并防止浇灌混凝土时把管子拉开。
