  • 论传感器模块性能参数分析


  • 发布者:信 息 资 讯 发表时间:2019-11-25
  •     传感器的特点包括:微型化、数字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展,让物体有了触觉、味觉和嗅觉等感官,让物体慢慢变得活了起来。通常根据其基本感知功能分为热敏元件光敏元件气敏元件力敏元件磁敏元件湿敏元件声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。
        以下对部分传感器模块性能参数的介绍:

    传感器模块名称 性能参数
    电阻式传感器 线性范围≥±2mm;非线性误差≤1.5%
    电容式传感器 线性范围≥±3mm;非线性误差≤2.5%
    电感式传感器 线性范围≥±3mm;非线性误差≤2.5%
    光电式传感器 转速测量范围:0~2400转/分
    霍尔式传感器 测量范围≥2mm
    霍尔式转速传感器 转速测量范围:0~2400转/分
    涡流式传感器 测量范围≥4mm
    涡流式转速传感器 转速测量范围:0~2400转/分
    温度式传感器(AD590) 温度控制范围:室温~100℃
    K型热电偶 温度控制范围:室温~100℃
    E型热电偶 温度控制范围:室温~100℃
    铂热电阻(Pt100) 温度控制范围:室温~100℃
    铜热电阻(Cu50) 温度控制范围:室温~100℃
    磁电式传感器 灵敏度:0.5V/m/s
    磁电式转速传感器 转速测量范围:0~2400转/分
    压电式传感器 振动频率范围:1~30Hz
    光纤传感器 测量范围≥1.5mm
    压阻式压力传感器 测量范围0~50KPa;非线性误差≤1.5%;精度≤2%
    超声波式传感器 测量范围:20~60cm
    气敏式传感器 测量范围:50-2000ppm
    湿敏式传感器 测量范围:10-95%RH
    转速传感器 测量范围:0~2400转/分

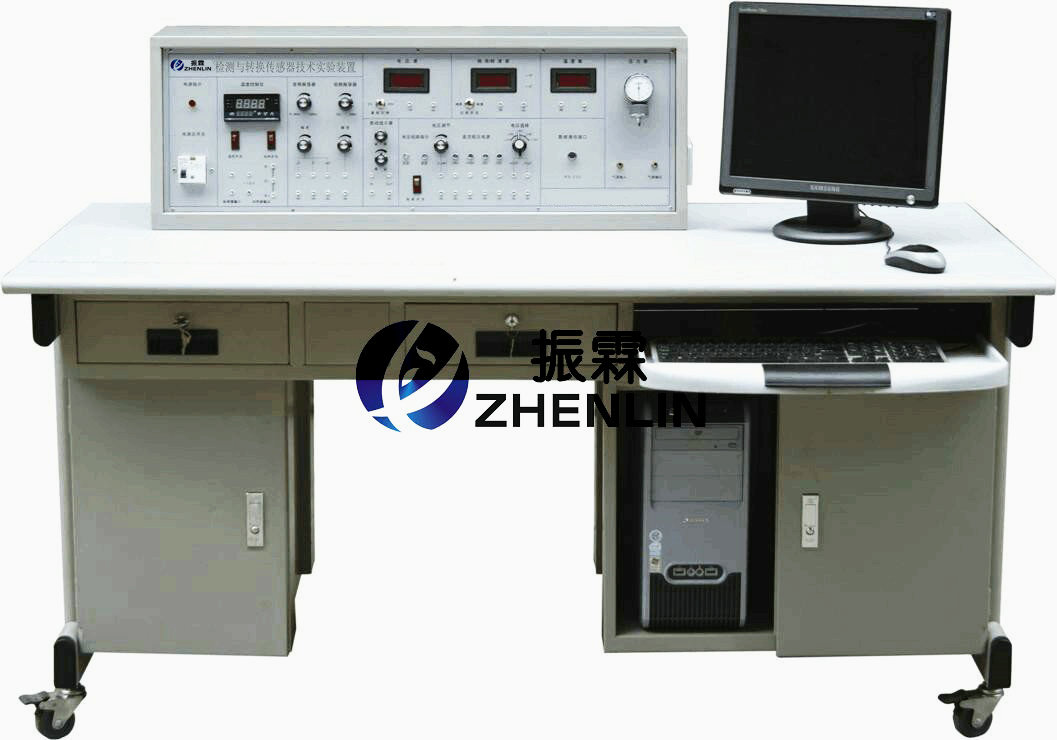

    ZLCG-616型 检测与转换(传感器)技术实训装置(17种传感器)

    一、概述:
      ZLCG-616检测与转换(传感器)技术实训装置(17种传感器)是适应不同类别,不同层次的专业要,最新推出的模块化的新产品。该设备主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。(电脑自备),该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。
    二、技术参数:
    1、输入电源:AC220V±5%  50±1Hz
    2、额定电流:≤5A
    3、直流电源:±5V   ±15V
    4、稳压系数:±1%
    5、电压纹波:≤10mV
    6、非线性误差:≤5%
    7、测量精度:≤1%
    8、功  耗:100VA
    9、输出电流:1A
    10、相对温度:-5℃~40℃
    11、相对湿度:<85%(25℃)
    12、实验台规格外形尺寸:1600×750×1100mm
    三、主要结构:
        该设备由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
    1、实验桌:规格1500×700×780mm,实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。实验桌面板采用密度板,防火板粘面后成形制作。实验台规格:920×280×340mm。
    2、传感器:传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器,透明直观。
    3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口,学生做实验时快捷方便,有助于学生增加感性认识、提高实验效果,而且老师可以带到课堂上讲课用。
    4、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
    5、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。
    四、主控台功能:
    1、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。
    2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
    3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)。
    4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
    5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
    6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min。
    7、温度表:0-150℃度,精度1%。
    8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
    9、机械式压力表:0-40Kpa,精度2%。
    10、手动气压源:0-40Kpa。
    三源部分:
    1、加热源:16V交流电源加热,温度控制范围0~150℃。
    2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
    3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。
