空气中氮氧化物吸附装置的实验目的
发布者：信息资讯 发表时间:2019-11-25
一、原理和用途：
吸附是一种常见的气态污染物净化方法，是用多孔固体吸附剂将气体中的一种或数种组分积聚或凝缩在其表面上而达到分离目的的过程，特别适用于处理低浓度废气高净化要求的场合。活性炭内部孔穴十分丰富，比表面积巨大，是最常见的吸附剂。
本空气中氮氧化物吸附装置采用有机玻璃吸附塔，以活性碳为吸附剂，通过模拟发生的有机物气体或NO2气体进行吸附试验，得到吸附净化效率、不同空塔气速下穿透曲线和保护作用时间等数据。
二、实验系统组成及作用

如图所示，从左向右系统情况如下：
1． NO2气体钢瓶1套，与小转子流量计一道用于配制入口气体；
2．主气流流量计，用于实验主气流的计量；
3．气体混合缓冲装置，用于使试验气体混合均匀稳定；
4．进气采样口，用于实验准备阶段配气的采样分析；
5．气体管路三通及阀门，用于气体流量的调节和试验配气准备阶段与吸附试验阶段的气流切换；
6．活性炭（或沸石吸附剂）吸附塔，包括可拆卸有机玻璃塔体，不锈钢支架，气体采样口、压降测口等，根据实验的需要可自行确定装炭层数和高度；
7． U型压差计，用于活性炭床压降的测定；
8．尾气洗涤用8%的NaOH及吸附净化装置
9．真空泵为实验系统提供动力
10．排气管；
三、操作步骤：
1、首先检查设备系统外况和全部电气连接线有无异常（如管道设备无破损，U型压力计内部水量适当，活接均已紧固到位等），一切正常后开始操作；
2、检查吸附柱下游吸收液罐和活性炭（或沸石吸附剂）吸附罐的使用记录，必要时更换吸收液和活性炭；
2、实验用吸附塔的活性炭（或沸石吸附剂）的装填，根据实验要求装填一定高度的活性炭（考虑到每次实验时间的限制，通常装填炭的总高度不超过150mm）
3、在完成活性炭吸附塔的装填连接好后，小流量计入口阀关闭的情况下启动真空泵，在吸附塔入口阀（水平安装）关闭情况下调节旁路阀（垂直安装）至使主气流流量计指示到所需的试验流量。
4、入口气体的配制。
NO2气体的配制：在NO2钢瓶减压阀关闭的前提下小心拧开NO2钢瓶主阀门，再慢慢开启减压阀，通过调节小转子流量计阀门观察小转子流量计刻度读数和配气污染物检测采样口处NO2测定仪所指示的气体NO2浓度至所需的入口浓度。
5、打开气路管道上吸附塔入口阀同时关闭旁路阀，然后调节吸附塔入口阀保证主气流流量计刻度仍为所需设定流量，观察小转子流量计刻度读数（如有变化需通过流量计阀调回上一步地刻度），开始吸附试验。
6、吸附试验可在吸附开始后的不同时刻采集测定各采样口的气体浓度，在所有浓度测定工作结束前通过U型压差计测定吸附床层压降。
5、可通过调节气体组分和浓度和空塔气速进行实验（需更换活性炭或沸石吸附剂）。
6、实验操作结束后，先关闭NO2气瓶主阀，待压力表指数回零后关闭减压阀。然后关闭切断真空泵的外接电源。
7、检查设备状况，记录尾气处理设施的使用时间，没有问题后离开。
五、注意事项：
1、吸附塔出口务必通过管道连接排放到室外；
2、NO2气瓶的使用应严格按实验室的相关安全规程运行管理。
六、维护与保养：
吸附塔设备应该放在通风干燥的地方；平时经常检查设备，有异常情况及时处理。
系统较长时间不用时，清空尾气吸收、吸附罐。

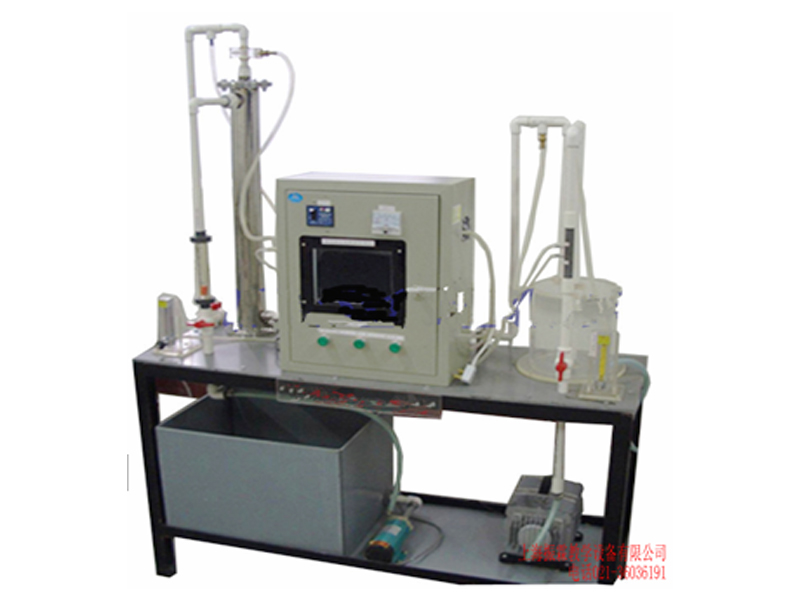

ZLHJ-V25型空气中氮氧化物吸附装置

一、空气中氮氧化物吸附装置的设备特点：
1.设备布局合理、美观，结构清晰，整体感强。
2.填料塔、气体缓冲箱、尾气洗涤罐、NO2吸附罐等都为透明有机玻璃制造，可观察整个气体处理过程的实验现象，加深对设备整体结构的了解，掌握氮氧化物吸附处理流程的各项细节。
二、空气中氮氧化物吸附装置实验目的：
了解氮氧化物吸附装置的原理及结构。
通过对NO2气体进行吸附试验，得到吸附净化效率、不同空塔气速下穿透曲线和保护作用时间等数据。
三、空气中氮氧化物吸附装置的主要配置：
气体缓冲器、三段活性炭吸附塔、尾气洗涤罐、NO2吸附罐、活性炭填料、真空泵、NO2气体钢瓶、减压器、气体转子流量计、电控箱、管道阀门、不锈钢支架。
四、空气中氮氧化物吸附装置的技术参数：
1.环境温度：5℃～40℃、电源：220V，功率：≥500W。
2.实验气量1～5m3/h，气体转子流量计：6-60ml/h,0.6-6m3/h。
3.NO2净化效率大于95％。
4.真空泵：旋片式真空泵抽气速率：≥2L/s 转速：2800r/min,功率：370W。
5.气体缓冲器和尾气洗涤罐，容积6L，材质：优质有机玻璃。
6.活性炭吸附塔尺寸：Φ100×1000mm,材质优质有机玻璃，功能：用于装填填料以吸附氮氧化物。
7.各项电路指示、操作均在控制屏面板进行。
8.控制屏和框架均为304不锈钢，结构紧凑。
9.外形美观，流程简单，操作方便。
10.外形尺寸：1200×500×1800mm，框架为可移动式设计，带脚轮及禁锢脚。
