实验 双作用气缸的换向回路
- 发布者:信 息 资 讯 发表时间:2020-03-27
- 1、二态运动控制回路
实验所需元件:
双作用气缸,单向节流阀,二位五通双气控换向阀,手动换向阀。
实验内容:

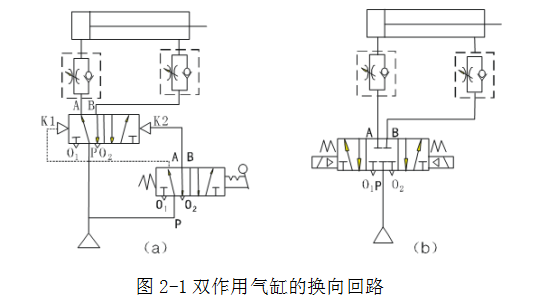

图2-1(a)是用双气控二位五通控换向阀控制双作用气缸伸、缩的回路。在回路中,通过对换向阀左右两侧分别加入输入控制信号使气缸活塞杆伸出和缩回。
实验注意事项:
*)此回路中,部允许双气控换向阀两边同时加等压控制信号。
*)实际实验中,通过调节装在气缸进出气孔处的单向节流阀,以调节气缸的动作速度使气缸动作平缓,实验现象明显。
*)实验时,所加气压信号或气压的压力不要过大,一般以0.4MPa压力为宜。
2、三态运动控制回路
实验所需元件:
双作用气缸,单向节流阀,三位五通电磁换向阀(中位封闭式)。
实验内容:
图2-1(b)是三位五通电磁换向阀(中位封闭式)控制的回路。实验时,对换向阀的两侧分别加上电气控制信号,气缸活塞杆可输出及缩回。当电磁阀两侧都无控制信号时,电磁换向阀处于中位封闭位置,使活塞在行程中停止。
实验注意事项:
*)实际实验中,在气缸进气孔处装有一个单向节流阀,以调节气缸的动作速度。为了使气缸的运作现象明显,应使气缸的运动速度较为缓慢、平缓(通过调节单向节流阀实现)。
*)电气控制部分,可采用PLC可编程序控制器控制或是继电器控制,两者所实现的功能相同(使用时应注意各接口的连接线要正确,控制电源为直流24V)。
*)电磁阀两端不允许同时加上电气控制信号。
