创新型检测及控制实验系统
- 发布者:信 息 资 讯 发表时间:2020-07-07

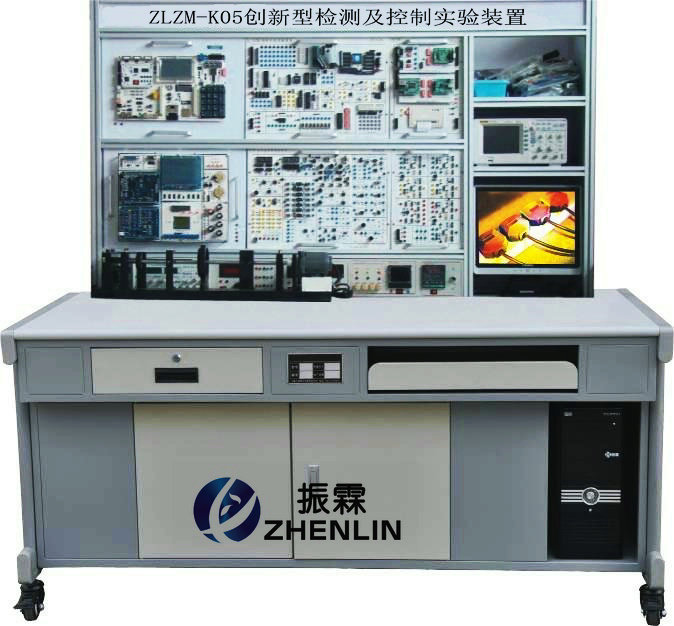

ZLZM-K05创新型检测及控制实验装置采用在工业生产实际使用的传感器、变换器、调节器、控制单元、执行机构等部件进行技能实训的创新、开放的实验装置系统。它可以使学生在校期间就了解并认识现代化生产中测试与控制的实际情况,通过理论学习和实际组装、开发设计,掌握传感器测量与控制技术各方面的应用技术,并具有初步的测控系统概念。学生通过自己动手,暴露问题,解决问题,学到更多的实践知识,开拓思维,提高学生动手能力和实际操作能力,让学生毕业前就可以直接面对生产实践中的检测控制系统,缩短以往学生毕业动手能力弱的缺陷,以适应现代工业发展对测控类人才的需求。
一、创新型检测及控制实验系统的功能:
1.实验平台能满足传感器与检测技术课程群的实验需求,并且具有占用空间小、挂箱设计规范、互换性强,从基本实验到构成完整系统在一台实验装置上便可以全部实现。避免了不同课程需要不同实验装置、占用空间大、难以构成完整系统、不方便实施综合性和设计型实验的麻烦。
2.能适应不同专业和不同层次的教学需要,可按不同需求选择不同的配置,并可根据用户的要求增添实验挂箱。
3.实验装置能完成传感器与检测技术相关课程实验,通过实验能掌握各种传感器原理、信号处理电路及检测方法。
4.传感器部分:包括压力、压电、应变、电容、霍尔、温度、光敏、气敏(酒、C0)、电涡流、光纤位移、长光栅位移、差动变压器、光电耦合等各种常见传感器。
5.检测部分:利用工业实际中广泛采用的成熟电路完成对各种传感器信号的拾取、转换、调理、采样、存储、解算、控制及显示等处理电路,实验装置充分考虑抗干扰及可靠性技术的应用,学生可以学以致用。
6.通过使用本实验平台,有利于广大学生对书本知识的理解和深化,在完成传感器与检测技术等一系列基本实验后,便能掌握传感器与检测技术课程群所要求的基本原理、操作技能和动手能力。若再完成一个或几个综合型实验,则对系统有一个较为全面的认识,形成基本的解决实践问题的知识体系。如果能进一步完成设计型乃至创新型实验,则将形成解决实践问题的能力和积累解决实践问题的经验,进而培养其创新精神和创新能力。
二、创新型检测及控制实验实训系统的特点:
1.模块化设计:采用标准的模块化设计,增强系统的结构性和互换性。
2.总线标准:建立统一的内总线和接口约定,以实现最灵活的个性化配置、扩展和系统管理。
3.可更换的核心系统:为适应不同厂家的处理器、不同种类的处理器,通过改变系统核心卡来实现使用不同家族的单片机或者是不同种类的处理器(如MCU、DSP、ARM)等来组成系统。
4.快速连接线设计:提供三种连线方式
①采用金质缩紧孔单线接线;
②采用排线集中接线;
③自动免连线模式接线。各模块在设计时均融入三种连线方式于设计过程。
5.一机多用:采用实验现场与实验准备室相结合的设计构思,在实验装置上仅配备最常用的模块,在实验装置内放置次常用模块,在实验准备室中放置其他模块。由此实现了该实验装置能够实现一机多用、便于扩展和综合的目标。
6.接近工程实际:实验装置上采用多种工业型传感器,既可以用来完成传感器原理、结构与调理电路的教学,也可以用解决工业工程和过程中的实际问题。
7.学以致用:构成实验装置中的智能仪器的各模块,在其设计时充分体现实际系统的抗干扰设计技术和可靠性设计技术,其核心卡可作为实际智能仪器的核心单元。实验装置中信号转换与信号调理电路采用工业和工程实际中所采用的成熟电路。实验装置中使用的各种数字信号处理方法,采用典型的也是未来实践系统首选的数字信号处理手段,具有很强的工程实用特征。
8.持续发展:结合单片机、嵌入式单片、FPGA/CPLD、DSP及ARM知识可以将检测系统或智能仪器提高到更高的层次。
9.智能仪器仪表设计:结合工程实际给出了一个将常规仪器实现智能化的实例。
1 0.虚拟仪器仪表设计:结合数据采集卡设计虚拟仪器仪表。
11.研究与创新能力培养:实验装置中选用的几项综合型实验,是典型的检测仪表或工业应用系统的微型化,既能够使学习者领略检测技术的典型应用和掌握成熟可靠的检测系统的设计技术,又是培养和发挥学生创新能力、开展创新实验的实验平台。
l 2.开放式设计:实验装置中的软、硬件及系统均按照全开放的思想进行设计,以便于学生开展研究型和创新型的实验。
1 3.最小知识单元:为每个模块均可拆分到该知识层次的最小知识单元。
三、创新型检测及控制实验实训系统的适用范围:
实验台主要针对高校大学生课程设计、毕业设计和电子设计竞赛的开发平台,体现了灵活、开放、创新、综合、跨领域、跨专业的设计理念。其功能扩展模块覆盖了多个专业多门课程,适合电子类、通信类、自动化类、计算机类、机电类、测控仪器类等专业的学生进行综合、创新设计。
四、结构:
本装置由控制屏,实验桌、活动挂箱及扩展模块、实验箱组成。实验台美观大方,尺寸可选;活动挂箱包括CPU挂箱、接口挂箱、对象挂箱、ARM挂箱、DSP挂箱;其功能扩展模块覆盖了多个专业多门课程,包含CPU类、通用接口类、人机界面类、信号变换隔离类、通信类、执行机构类、传感器类共40多项。找不到想找的产品?请点击 产品导航页
