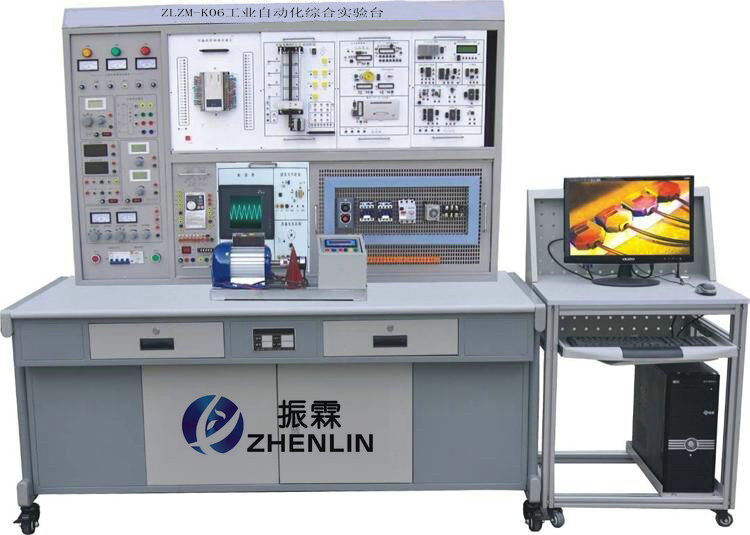

工业自动化综合实验系统
- 发布者:信 息 资 讯 发表时间:2020-07-07
一、工业自动化综合实验台的概述:
工业自动化综合实验台最合理、最大化的利用实验室空间,将实验部分和功能部分采用挂箱形式、模块化结构,是实现一室多用、一机多用的复合型装置。配置可编程控制器主机挂箱、可编程控制器编程技能实训挂箱、单片机实验挂箱、变频器实训挂箱、触摸屏实训挂箱、电气控制组件挂箱、电工实验挂箱、电子实验挂箱。通过工业自动化综合实验台及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,该实验台能满足大中院校、中职学校考核技能实训理想的设备。
二、工业自动化综合实验台特点:
由于每条生产线由多个独立的工作站组成,多个站连在一起形成一套完整的生产线。因此,学生可以首先从单站开始进行机械安装技术,自动化机构、单片机技术、PLC编程和调试等练习,然后再将以前所学过的单一学科的知识综合运用到一起。学习由浅入深,从开始的单站练习到两个站联合调试,一直到最后将多个站连接在一起实现整体调试和运行。特别是采取小组工作法,使学生在学习知识的同时还培养了学生的团队合作精神。
本产品采用全数字,高性能的通用交流矢量变频调速装置,不但可采用传统的V/F控制方式,还可以用最先进的矢量控制方式,即借助坐标变换的方法,将交流电机定子电流的磁场分量和转矩分量进行解藕,构筑成一个转差型的转速,电流双闭环系统,实现对交流电机的转速或转矩控制,从而使受控的交流电机也像直流电机一样具有较好的动态调速性能。装置采用挂箱式结构,更换便捷,如需要扩展功能或开发新实验,只需添加挂箱即可。本产品与同类产品比较有以下特点:
1.系统性:本产品集PLC,变频器,电机组、单片机等模块构成控制-驱动-执行完整系统,真实模拟工业控制现场的多种控制方式,开阔学生的思路,让学生对工业控制有了系统的认识,避免了单个电气元件很熟练,但不会多个电气元件相互控制的缺陷。
2.先进性,多层次:运用先进的控制技术,先进的器件,满足多层次的要求。既能理论验证及单项技术运用能力的培养,又能针对提高动手能力和综合技术的应用能力,还能满足学生的创新活动和毕业设计的要求,还是教师教学研究和科技开发的好平台。
3.模块化配置:您的需要就是我们所做的!我们会根据您的需求,配制合理、优化的不同模块,以满足不同要求、不同教学水平的需要。通过优化的配置我们可以满足高等大学课题性试验,也可以满足普通大中专院校的实训教学和技能考核。如“金蓝领”技师考核。
4.网络化:通过和教师机的配合,能够构成工业自动化网络实验室。(需选配网络通信模块)。
三、工业自动化综合实验台主要技术参数:
工作电源:三相五线制输入 380V±10% 50HZ
1、安全系统:具有漏电保护、装置外壳接地保护、三相短路保护、缺相指示、软保护、熔断丝二级保护、急停保护等有效保护。三相380V电源采用微电脑控制,三相短路时能有效抑制电火花与爆响声(国家专利) ,使学生在实验时不再为电火花与爆响声而惧怕。
2、两组直流可调稳压源,具有短路软截止自动恢复保护功能,有红绿两种发光二极管指示正负,防止实验时将电源反接输入。
3、0—240V交流电压输出,又可作双组9V、双组12V,双组18V输出。
4、正负脉冲输出四组,逻辑测试笔输出一组。
5、函数信号发生器输出一组,带有频率计,测量范围0-8M,六位数显。
6、常用固定电源:+5V,±12V,24V四路,设有短路声光报警功能,具有短路软截止自动恢复保护功能。
7、智能直流数字电流表:微处理器制作,自动切换量程,带通迅功能,0.5级精度,四位数码显示,超量程保护,可贮存、查询测量数据,测量范围:0~5A。带有通信接口,可与PC机联网。
8、工作环境:温度-10~+40℃ 相对湿度<85%(25℃) 海拔<4000m
9、装置容量:<1.5KVA
10、外形尺寸:1600×700×1630mm
11、电子电路计算机仿真软件: 采用直观的图形界面创建电路,在计算机屏幕上仿真实验室的工作台,绘制电路图需要的元器件、仿真需要的测试仪器均可直接从屏幕上选取;软件仪器的控制面板外形和操作方式都与实物相似,可以实时显示测量结果。它的仿真功能十分强大,可以几乎100%地仿真出真实电路的结果 。提供详细的仿真使用指导,图文并茂,提高学生学习的积极性和效率。找不到想找的产品?请点击 产品导航页
