  • ZLMH-5B型发动机仿真模拟拆装实训平台

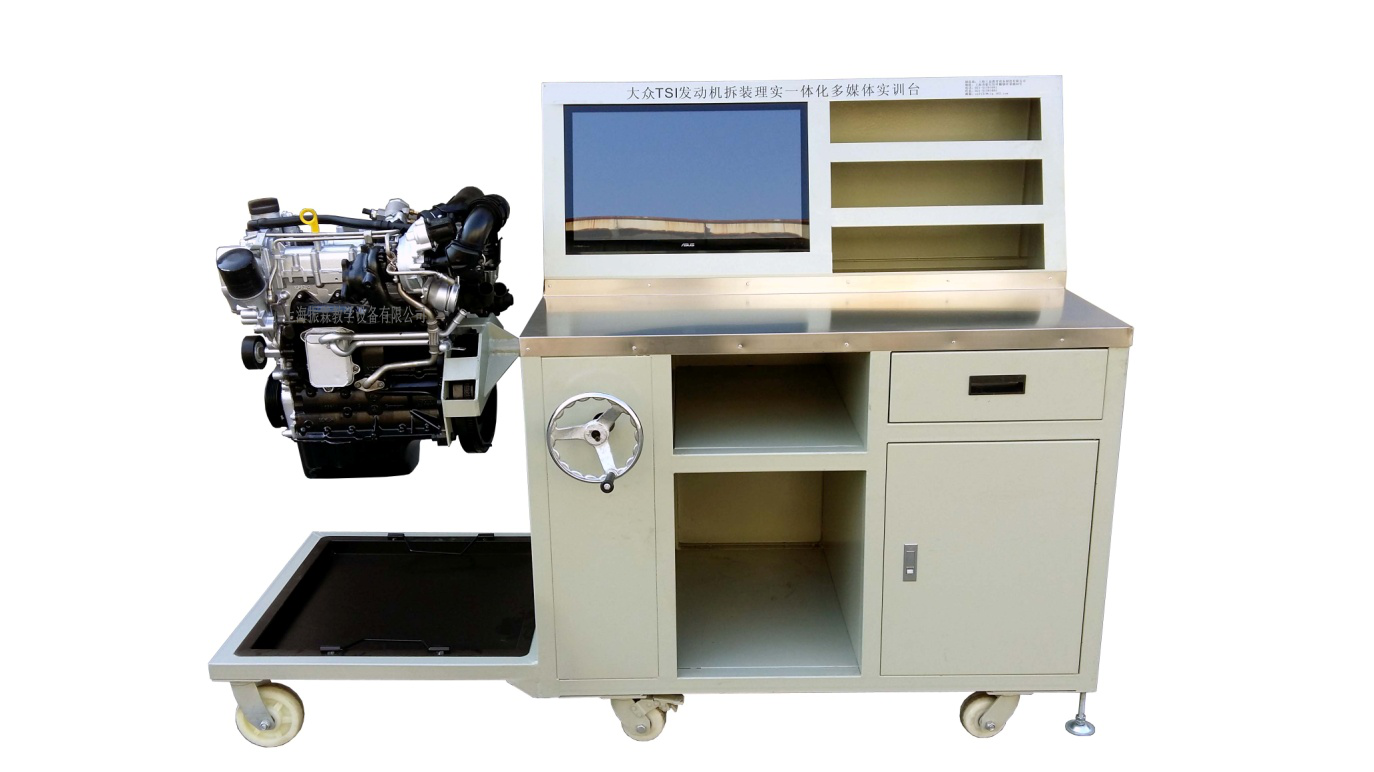

  •   发动机仿真模拟拆装实训平台是以翻新大众1.4 TSI发动机为基础,集硬件、软件一体的智能化实训系统,适用于中高等职业院校对发动机拆装的学习了解。
    发动机仿真模拟拆装实训平台,发动机仿真模拟拆装实训设备


    一、发动机仿真模拟拆装实训平台
    功能特点:
      1、该系统是集软件、硬件一体的智能化实训系统,该系统是基于对象车型的汽车维修职业教育自主移动学习平台;通过随时、随地、随需的碎片化学习,同时在发动机原厂维修手册的基础上进行深度的二次开发,将动作步骤通过虚拟现实3D技术更加生动的展示发动机的拆卸与检测方法,细分为多个微课程,让用户拥有所见即所得的直观学习感受,实现软硬结 合。
      2、软件中所有零部件均采用三维建模,与发动机实物零部件完全一致。
      3、该系统由发动机认知环节入手,通过发动机的认知—发动机拆卸与认知—发动机零部件的检查与装配---发动机起动准备与故障分析等几个大环节进行碎片化的知识体系重构。
      4、碎片化重构的知识体系对实训过程提供标准维修数据、工具使用方法、动作规范以及零部件功能原理认知这一完整的技能体系结构,对学员的自主学习、沟通以及管理等关键环节提供有效的解决途径。课程使用视频动画语音及图文信息,直观通俗易懂;
      5、实训内容包括
      (1)活塞连杆机构(包括标记活塞及连杆轴承盖、活塞连杆轴承盖的 拆卸、活塞环的拆卸、检查活塞环开口间隙、检测环槽间隙、检测活塞直径、活塞环的安装、活塞的安装、连杆轴承盖的安装等)
      (2)曲轴飞轮组(包括飞轮的拆卸、密封法兰的拆卸、密封圈的更换、曲轴的拆卸、曲轴轴颈磨损的检测、曲轴变形量的检测、曲轴轴向间隙的 检测、曲轴的安装、密封法兰的安装、飞轮的安装等)
      (3)气缸体(包括气缸平面度的检测、气缸直径检测等)
      (4)气缸盖和油底壳(包括油底壳的拆卸、气缸盖的拆卸、气缸盖的检测、油底壳的安装、气缸垫的安装、汽缸垫的更换等)
      (5)配气正时机构(包括曲轴箱通风管的拆卸、水泵的拆卸、导向轮及发电机的拆卸、火花塞的拆卸、凸轮轴后端盖的拆卸、调整 1 缸上止点、 曲轴皮带轮的拆卸、正时壳体的拆卸、链条张紧器的拆卸、正时齿轮及链 条的拆卸、凸轮轴壳体的拆卸、摇臂柱塞的拆卸、摇臂柱塞的安装、凸轮轴壳体的安装,1 缸上止点的调整、正时齿轮及正时链条的安装、正时壳体的安装、水泵的安装、发电机及导向轮的安装、曲轴皮带轮的安装、曲轴箱通风管及凸轮轴盖板的安装、火花塞的安装、气门杆的拆卸、气门油封 的拆卸、凸轮轴轴向间隙的检测、气门杆长度的检测、气门杆直径的检测、 气门座直径的检测、气门导管磨损量的检测、气门弹簧的检测、气门锁片及气门座的检查、气门油封的安装、气门杆的安装等)。
      (6)发动机附件(包括节温器的拆卸、节温器的检测、节温器的安装、 进气歧管总成的拆卸、节气门总成的拆卸、喷油器的拆卸、爆震传感器及水泵的拆卸、排气歧管的拆卸、张紧件的拆卸、进气歧管总成的安装、喷油器的安装、节气门总成的安装、爆震传感器的安装、排气歧管的安装、张紧件的安装等)
    二、
    发动机仿真模拟拆装实训平台的基本配置:
    (一)实训台架
      1、 设备主要对大众 TSI 电控汽油发动机进行拆卸与装配技能的实训考核,配备大众 TSI 虚拟拆装软件。
      2、 材  质:设备整体框架采用 40×40mm 高强度的方钢,四周蒙钢板焊接而成,表面经喷涂工艺处理,台面采用 304 不锈钢制作。
      3、结 构:设备主要由实训台、不锈钢背板与隐藏式减速翻转机构组成。不锈钢背板安装在实训台正前方,配备有专用挂钩,便于挂置发动机元器件与专用工具使用;实训台正面上部设有抽屉,用于放置专用 测量工具,下部为元器件存放柜;实训台左侧设有隐藏式减速翻转机构, 可使变速器旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配;设置有活动式接油盘。
      4、设备配备大众 TSI 电控汽油发动机总成(易于拆装),并装在专用隐藏式减速翻转翻转架上。
      5、实训台底部带有自锁脚轮与固定调节螺栓,可方便移动与固定。实训台底架部分采用 40*40*2.5 冷轧方通钢结构焊接,表面经喷涂工艺处 理,采用闪光啡喷涂处理,具有美观、耐用、耐磨、抗化学腐蚀和抗紫外线等特点。

      本模块是利用先进的计算机仿真虚拟技术实现由电脑操作对汽车发动机各部件进行装配。即学生在计算机上可以通过此功能模拟装配汽车发动机各部件及总成,了解装配的基本知识,这种游戏式的模拟装配既提高了学生的学习兴趣和效率,又降低了学校的教学成本和时间成本。
      主要教学功能:
      实现曲轴、活塞、气缸盖、凸轮轴及发动机总成的拆装实训,
      基于汽车维修机工的基础技能实训进行设计,
      规范掌握拆装工艺、各种工具和量具的使用
      实现总成拆装虚拟实训的示范课、工艺课。
     三、
    发动机仿真模拟拆装实训平台的功能特点:
      1、专业 3d 引擎开发。
      该软件采用 unity 开发,unity 是一个三维视频游戏、建筑可视化、实时三维动画等类型互动内容的多平台的综合型游戏开发工具,是一个全面整合的专业游戏引擎,保证了产品的交互性,视觉效果以及质量的稳定性和兼容性。
      2、整合&智能编辑界面:
      通过 Unity 简单的、所见即所得的可视化编辑用户界面,可以完成任何虚拟现实开发工 作。该软件为虚拟装配系统开发了一套Node Editor Framework 可视化编辑插件,实现快速的多节点并行开发。
      3、AAA 级图像:
      Unity 对 DirectX 和 OpenGL 拥有高度优化的图形渲染管道。 Unity5.0 版本以上全面支持 Direct12。
      4、支持多种资源导入:
      Unity 支持所有主要文件格式(DCC 文件格式),并能和大部分相关应用程序协同工作。采用 UG,3dMax,C4D 等工具进行外部模型编辑工作,保证了工作效率和产品效果。
      5、跨平台、一键部署:
      可在多平台呈现。发布平台可选择 Windows、Mac、Linux、Android、iOS、Web 端等平台。
      6、支持深度交互体验开发工具:
      产品采用三种脚本语言:JavaScript,C#,Boo。根据功能的不同选用不同的开发语言。快速迭代、并自由的创造丰富多彩、功能强大的交互内容。
      7、光影效果:
      Unity 提供了具有柔和阴影与烘焙 lightmaps 的高度完善的光影渲染系统。支持 Occlusion  Culling、LOD、SSAO、HDR 等处理。同时保证应用可达难以置信运行速度。
      8、自动装配功能,视频动画,图文示意,全方位展示内容。
      9、手动装配功能,体验式培训,比纯粹的“听”和“看”更深入的理解。
      10、全 3d 场景,随时切换视角,沉浸式学习。
      11、章节选择,灵活选择学习内容和安排进度。
      12、练习模式,模拟考试环境,自我完善和学习。
      13、考核模式,分教师端和学生端,教师端可以进行学生管理,成绩管理。
      14、逼真的材质效果,真实还原现场。
      15、测量系统,分步骤测量,强化重点难点认知。
      16、辅助提示系统,在操作过程中,通过零件闪烁,语音提示等方式 提示正确操作方式。
      17、错误回放,在操作过程中,错误的工具使用以及操作顺序会被记录下来。
    产品主要技术参数:

      (1)采用先进计算机虚拟技术,模拟汽车发动机总成的拆装操作过程。教师使用本软件可以进行拆装实训示范课,学生使用本软件可以进行拆装实训工艺课。
      (2)大众 TSI 发动机拆装和检验实训项目包涵盖发动机附件的拆装、配气 正时的拆装、气缸盖的拆装、油底壳的拆装、曲轴飞轮组的拆装、活塞连杆组的拆装等。
      (3)真实的拆装实训车间场景,包含总成拆装台架、工具车、零件车、超声波零件清洗机和大众 TSI 发动机维修手册。实训车间场景采用3D实时渲染技术,可实现场景内360度旋转,可实时通过鼠标与场景进行交互操作。 对总成拆装台架可以进行360度沿曲轴轴线方向任意翻转。
      (4)可按照维修手册上的标准拆装流程进行操作,包括零部件拆卸与安装、工具选择与使用、工艺处理和零部件测量。提供规范的拆装工艺操作,包含螺栓拆装顺序、螺栓安装扭矩、零部件润滑等。
      (5)软件基于“模拟拆装物理引擎”,可以按照真实的拆卸和装配顺序进行拆装和零部件检验操作。
      (6)提供常用工具栏和工具车功能,用户可以根据需要来定制常用工具栏中的工具。工具车中的工具包含各种型号的套筒、扳手、扭力扳手、专用 钳子、专用工具等,在工具车中可以进行工具的组合和拆卸。并提供扭力 扳手调整功能,可以设置扭力扳手的扭矩。
      (7)在拆装过程的细节表达方面应具备:学员手动操作扳手以及专用工具,并且自己操作工具进行拆卸,涉及螺栓拆装应包含松动、全松、预紧和紧 固操作过程。
      (8)学员还可以根据提示查看查看标准拆装动画,可以学习拆装方法,然后再自己动手进行拆装,这样更加容易帮助学生掌握拆卸方法。
      (9)具有对实训过程中操作记录的功能,包含违规操作的记录、工具使用是否正确的记录、拆装顺序是否正确的记录和工艺处理记录。


    ————————————————————————————————————————————————————
    温馨提示:
    1、上海振霖:公司生产的教学设备产品种类多、价格实惠、质量保证、交货迅速、售后服务周到;
    2、货品验收:收货时请现场检查发动机仿真模拟拆装实训平台的货品外观,核实发动机仿真模拟拆装实训平台的型号、数量及配件,拒收处于受损状态的发动机仿真模拟拆装实训平台并及时联系上海振霖公司;
    3、质保说明:上海振霖公司将为你提供发动机仿真模拟拆装实训平台产品说明书内的质保条件和质保期,在质保范围内提供对发动机仿真模拟拆装实训平台的免费维修,超出条件承诺时提供对发动机仿真模拟拆装实训平台的有偿维修;
    4、退货/换货:单方面原因导致的发动机仿真模拟拆装实训平台错误或发动机仿真模拟拆装实训平台购买数量错误,造成发动机仿真模拟拆装实训平台的退换货要求,将不被接受;
    5、货期说明:发动机仿真模拟拆装实训平台的发货期为参考值,如您需要了解发动机仿真模拟拆装实训平台的精确货期,请与振霖的销售人员联系;
    6、其他事项:如对发动机仿真模拟拆装实训平台有任何疑问,请致电:021-36036191 ,我们将由专业技术人员为您解答发动机仿真模拟拆装实训平台的相关疑问,我们还可以帮您推荐符合您要求的汽车发动机实训设备等相关产品!
    ————————————————————————————————————————————————————
