  • ZLMH-6B型智能一体化变速器拆装实训台


  •   智能一体化变速器拆装实训台满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求,可对自动变速器进行拆卸与装配技能的实训考核。

    智能一体化变速器拆装实训台,智能一体化变速器拆装实训装置--上海振霖公司
    一、智能一体化变速器拆装实训台功能特点:
      1.材  质:
      该设备整体框架采用40×40mm高强度的方钢,四周蒙钢板焊接而成,表面经喷涂工艺处理,台面采用304不锈钢制作。
      2.结  构:

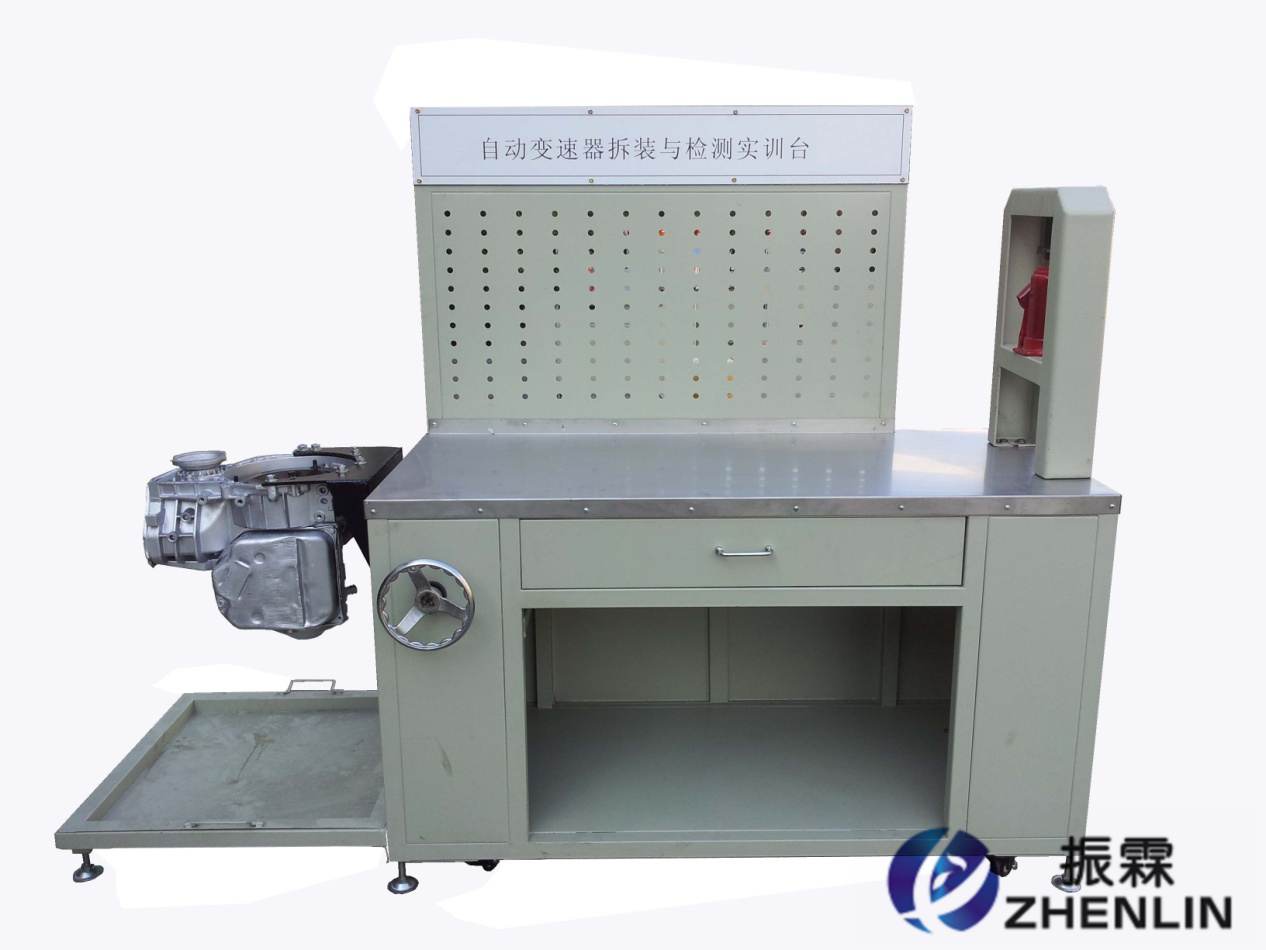

      该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
      网孔板安装在实训台正前方,配备有专用挂钩,配专用工具,便于挂置自动变速箱元器件与专用工具使用;实训台右侧安装有2T手动压床,用于变速箱轴承拆装作业;实训台正面上部设有抽屉,用于放置专用测量工具,下部为元器件存放柜;实训台左侧设有隐藏式减速翻转机构,可使变速器旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配;设置有活动式接油盘。
      3.该设备配备大众01M自动变速器总成(带电子阀线束,易于拆装),并装在专用隐藏式减速翻转翻转架上。
      4.实训台底部带有自锁脚轮与固定调节螺栓,可方便移动与固定。
    二、
    智能一体化变速器拆装实训台的基本配置(每台):
    序号 品目名称 技术参数 单位 数量
    1 实训台(带自锁脚轮与固定调节螺栓) 1400×750×800mm漆面采用喷涂技术(配两个抽屉) 1
    2 网孔板,挂钩20个 1400×40×800mm(,配备有专用挂钩5种规格,每种4个 1
    3 压床 2T(装在台架上)带摇杆 1
    4 自动变速器总成 大众01M(CLK),带电子阀线束,带传感器两个,档位开关一个 1
    5 接油盆 750×550×35mm(长×宽×深) 1
    6 配套专用拆装工具 14件/套;
    专用拆装工具:
    401压板、402压板、412压力工具、442压力法兰、40/203/1套管分离、415A套管、418A套管、382测量装置与导板、3292/1装配工具、3110套管、输线取子3373、装环3267、板T40100、460拆装设备。
    1
    8 配套常用测量工具 6件/套;
    磁力表架、千分表、塞尺、游标卡尺、千分尺、百分表。
    1
    9 配桌面螺丝盘一个 不锈钢制作 1
    10 配套维修手册,视频光盘 01M 1

    ————————————————————————————————————————————————————
