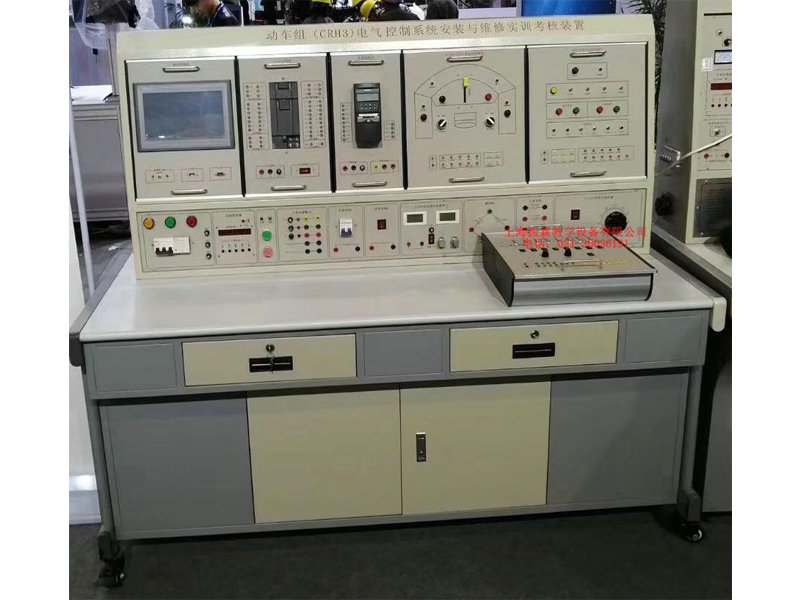

ZLTW-369型动车组（CRH3）电气控制系统安装与维修实训考核设备

一、动车组（CRH3）电气控制系统安装与维修实训考核设备的概述：
动车组（CRH3）电气控制系统安装与维修实训考核设备根据劳动部09版维修电工标准、职业院校«电工基础»、«工厂电气与维修»等教材，结合我国新型动车组的控制要求，简化出典型电气控制回路而研发生产的动车组（CRH3）电气控制系统安装与维修实训考核设备。
本设备包含了传统的继电控制和PLC、人机界面、通讯等多种控制方式，模块化结构，并带有模拟了相应的操作机构动作。设备的典型电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在本装置中的技能训练能在深入理解专业知识的同时，培养一线员工专业的实践技能。并且本装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。

二、动车组（CRH3）电气控制系统安装与维修实训考核设备的实训项目：
本设备可以完成以下典型实训：
1.动车组典型电气控制电路的工作原理与故障分析与排除
实训一西门子PLC的编程实训
实训二人机界面的基本界面的编程实训
实训三西门子基本通讯实训
实训四变频器基本参数设置实训
实训五变频器多速段控制实训
实训六基于西门子PLC与变频器的通讯的开环控制实训
实训七基于西门子PLC与变频器的通讯的闭环控制实训
实训八绝对值增量型编码器在PLC上的编程实训
实训九人机界面与PLC的通讯实训
2. 基础继电控制回路及动车组典型电气控制电路的安装
实训一按钮联锁的正、反转控制线路
实训二接触器联锁电动机正、反转控制线路
实训三接触器和按钮双重联锁正反转控制线路
实训四按钮切换的Y-△启动控制线路
实训五时间继电器切换Y-△降压启动控制线路
实训六三相交流异步电动机能耗制动控制线路
实训七受电弓升降控制电路
实训八主断控制电路
实训九牵引VVVF控制电路
实训十空调系统控制电路
实训十一紧急、停放车制动与转向架监控控制电路
实训十二照明控制电路
实训十三列车自动门控制电路
三、动车组（CRH3）电气控制系统安装与维修实训考核设备的总体构成：
1．台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉，便于存放实训指导书、实训工具及附件，挂板柜便于存放常用的考核挂板；实训台有时间管理器，可以设定考核时间， 0~250／2A交流可调电源1路，380／2A三相交流电源2路、220V／2A单相电源2路、0~30V／2A直流可调电源1路、实训照明日关灯等。
2．实训装置配有10寸触摸屏，既可用于操作控制，又可实时显示模拟控制对象的动作过程。
3．配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练，加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平，对行业和企业发展、产品推广起到积极作用。
4．牵引VVVF控制模块包括触摸屏、西门子S7-200(CPU226)PLC控制器、通讯线缆、西门子MM420变频器、编码器组成。可以实现标准为RS-485的有线串行通信接口，实现上位机对本系统的监控功能。
四、动车组（CRH3）电气控制系统安装与维修实训考核设备的技术指标：
外型：整体尺寸 1570mm×750mm×1790mm；
实训台架的材料：双层亚光密纹结构；
电源：
1)电源输入：三相AC 380V ±10% 50HZ 三相五线；
2)电源输出： 0~250／2A交流可调电源1路，380／2A三相交流电源2路、220V／2A单相电源2路、0~30V／2A直流可调电源1路，实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
仪表/表头：
内部测量显示：指针式交流电压表1只，数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只，实时监控所测电压/电流变化；
保护：短路保护、过载保护、欠压保护、漏电保护，漏电保护动作电流≤30mA。
五、动车组（CRH3）电气控制系统安装与维修实训考核设备的配置清单：

序号	材料名称	单位	数量	主要设备	备注
1	西门子主机模块	套	1	226 PLC
2	触摸屏模块	套	1	昆仑通态10寸触摸屏
3	USB下载线	套	1	西门子
4	受电弓升降控制电路模块	套	1
5	紧急、停放制动与转向架监控控制电路模块	套	1
6	主断环路控制电路模块	套	1
7	空调控制电路模块	套	1
8	列车VVVF牵引控制模块	套	1
9	客室照明控制电路模块	套	1
10	列车自动门控制电路	套	1
11	配电安装实训单元	套	1	由网孔板及安装元件组成	（详见附表1）
12	实训用台架	套	1	含实训桌、实训台（可移动和固定、钢制、表面喷塑、实训用电源等。
13	常用工具	套	1		详见附表2
14	实训用耗材	套	1		详见附表2
15	实训指导书	本	1
16	安装耗材	批	1

附表一
配电安装实训单元

序号	名称	规格	数量	单位	备注
1	网孔板		1	块
2	空气开关	DZ4763-6A3P	1	只
3	空气开关	DZ4763-6A2P	1	只
4	熔断器	RT18—3P	1	只
5	熔断器	RT18—2P	1	只
6	接触器	CJX2-0910	5	只	AC220V
7	热保护继电器	R16B-20/3	3	只	AC220V
8	热保护继电器座		3	只
9	时间继电器	ST3PA-B/380V（0-60S）	2	只	AC220V
10	按钮		5	只
11	指示灯		3	只
12	电阻器	10W	3	只
13	中间继电器		1	只	AC220V
14	中间继电器座		1	只
15	按钮与指示灯支架		1	只
16	接线端子	TB1012	3	只	12节/只

附表二.
常用工具及耗材（与配电安装实训单元配套）

序号	名称	规格	数量	单位	备注
1	数字万用表		1	台
2	斜口钳		1	把
3	尖嘴钳		1	把
4	剥线钳		1	把
5	冷压钳		1	把
6	一字螺丝刀	4寸	1	把
7	十字螺丝刀	4寸	1	把
8	一字螺丝刀	3寸	1	把
9	十字螺丝刀	3寸	1	把
10	线槽	3025	2	根
11	导轨	35	1	米
12	插针	1.5mm2	1	包	1000只
13	导线	BVR 1.5mm2	5	卷	黄绿红蓝，双色各一
14	扎带	100mm	1	包	1000只
